Un PCB o circuito impreso es una parte esencial de aparatos electrónicos y dispositivos que utilizamos en nuestra vida día a día. Es el tablero en el que todos los componentes electrónicos de un gadget se sueldan juntos para crear un conjunto mecánico adhiriéndose a cualquier circuito electrónico especial, llamado esquema del circuito que define varios conexión entre los diferentes componentes presentes en ese circuito.
Paso #1: Usted necesita encontrar el perfecto/casi perfectos materiales necesarios para el PCB.
Lista de materiales necesarios:
Junta, impresora laser, papel fotográfico o papel brillante (es decir, que encontrará en los baratos anuncios que vienen liaron con su periódico), cellotape, un caja recipiente de plástico o vidrio, un viejo cepillo de dientes usado, papel de lija, plancha de ropa, agua, solución de grabado de cobre.

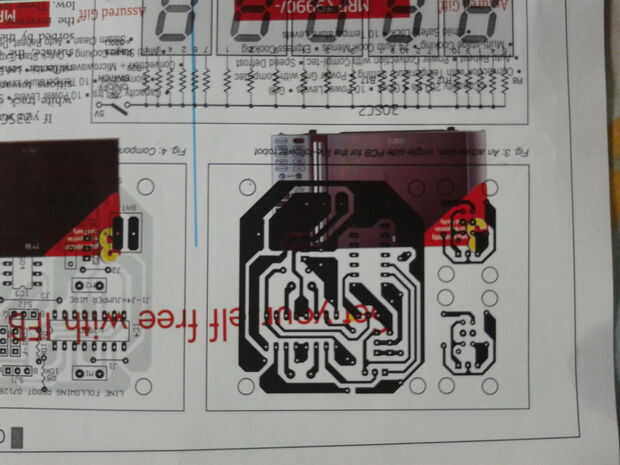

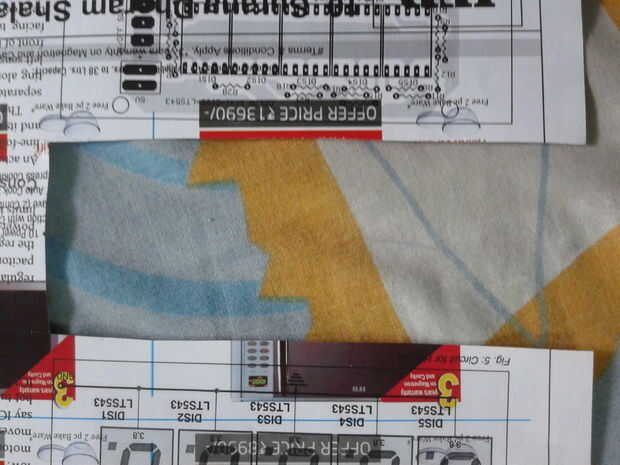

Paso #2: En primer lugar, tomar la impresión de la circuit(PCB) en el papel brillante con su chorro de láser. Corte el circuito firmemente coloque sobre la placa de cobre (es decir, corte de precisión tamaño del circuito) y usar cellotape aferrarse a él. La placa de cobre debe limpiarse primero con papel de lija.
Paso #3: Ahora uso una plancha de ropa doméstica para transferir el toner del papel a la placa de cobre. Precaliente la plancha a la máxima calificación y colocarla sobre la placa de cobre. Aplique presión suavemente contra el tablero con la punta de la plancha de la ropa para que el tóner es transferido fácilmente a la placa de cobre.
Paso 4: Después de transferir el toner, sumerja el PCB en agua contenida en un recipiente de vidrio y plástico (no tazas de metal pueden ser utilizado). Como el papel consigue empapado en agua, retire el papel con la ayuda del cepillo de dientes. Completamente, retire el papel para que todo el cobre extra se puede quitar.

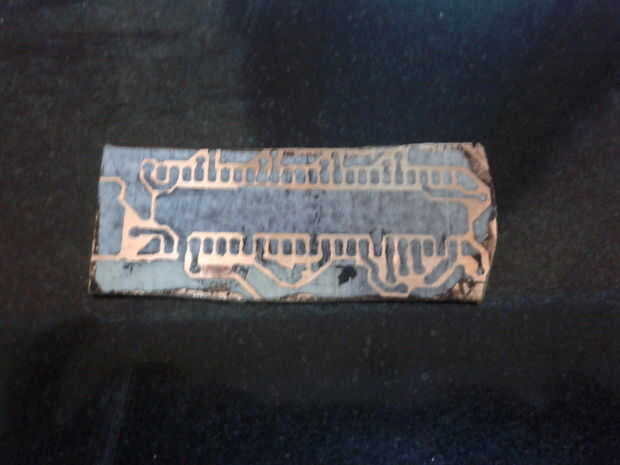

Paso #5: Ahora sumergir la placa en la solución de la aguafuerte y constantemente lo frota con el cepillo de dientes. En 30 segundos tienes tu PCB personalizado en tus manos. Lave el PCB en el flujo constante de agua después del grabado para eliminar la solución extra.
Paso #6: Recordar para raspar la capa de toner usando un papel de lija. Frote suavemente sobre la superficie.
