Patín de Arduino velocímetro (5 / 5 paso)

Paso 5: Montaje de los componentes

Último pero no menos importante, tienes que montar el velocímetro sólo han construido. Esto es una cuestión de preferencia y depende también en qué vehículo desea conectar su dispositivo a.

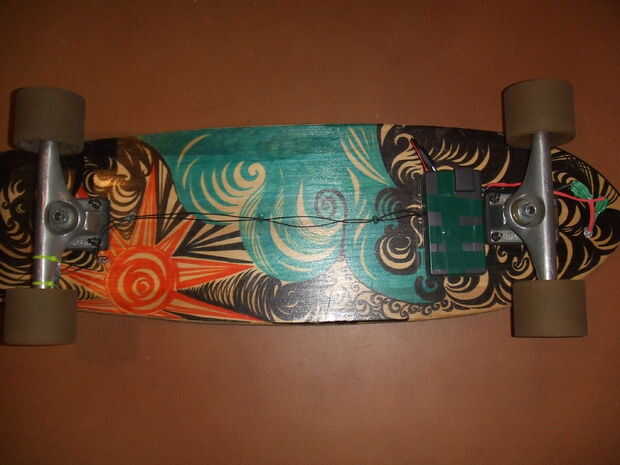

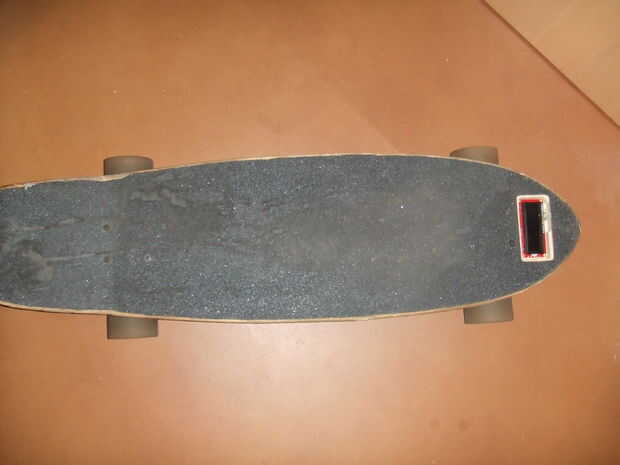

Para mi patineta, yo montar la caja de plástico en la parte inferior de la Junta hasta el carro delantero (fotografiado). Los cables de conmutación relé funcionaron por el medio de la junta al carro posterior donde el pequeño imán fue incorporado en la rueda. Entonces aseguró el relé interruptor cerca de la rueda por zip atar el interruptor a la camioneta.  Los 12 conductores que se conectan a la pantalla LCD dejan la caja de plástico y suben a un pequeño agujero en la punta de la tabla. El agujero lleva a la sala pequeña donde la pantalla LCD es incrustada en la parte superior de mi tablero (y cubierta por un pedazo de acrílico delgado. Por supuesto hay un número de maneras de montar el velocímetro y resulta hasta encontrar lo que usted guste. El método que utiliza incorporar la pantalla LCD en la parte superior de la cubierta no funcionaría para la mayoría de las placas ya que requiere una cubierta muy gruesa.

Antes de usar su nuevo hi tech Skate (o cualquier vehículo montaje el velocímetro a), asegúrese de que todos los cables estén asegurados de tal manera que no son flojos y no quedar atrapados en sus ruedas. Esto puede llevar a destruir su velocímetro, o peor, aniquilando y lastimando a ti mismo.

Con todos estos pasos completados y el dispositivo montado, ya estás listo para probar su velocímetro y tratar de romper su propio record de velocidad! ¡Que te diviertas!
