Velocímetro de B-Daman

"Papá, ¿existe algo que podemos construir para medir la velocidad de una canica de B-Daman?

Ahora es el tipo de pregunta un padre geek ama.

Este proyecto está construido con Arduino, una computadora programable barata en un tablero de circuito. Permite combinar lecturas de cosas como fotorresistores e interruptores disponibles en kits de electrónica más básicos (hemos utilizado SnapCircuits) y mostrar las lecturas en la pantalla del ordenador o, en este caso, una lectura LCD barata que puede ser rescatada de una vieja impresora o máquina de fax o comprada por no mucho dinero si no tienes una ahí.

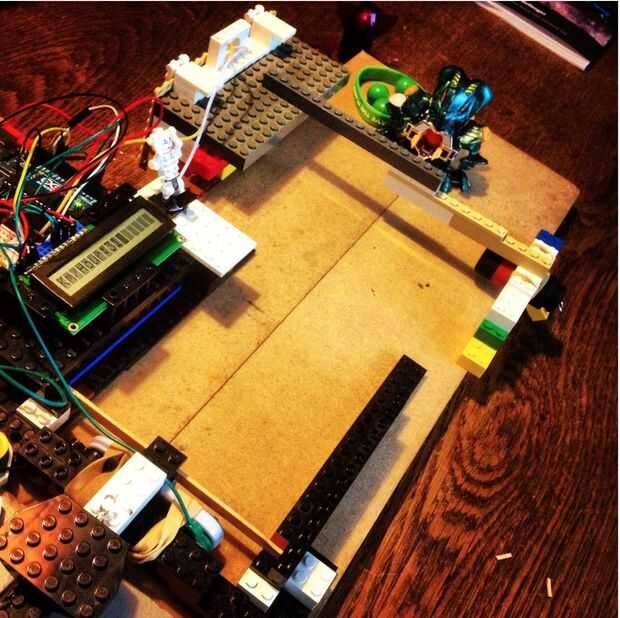

La unidad consta de un tablero de desecho sobre la cual construimos un tiro pequeño de B-Daman. Un mármol que viajan a lo largo de su curso rompe un haz de luz en la parte superior de la carrera, señalando el Arduino para poner en marcha un cronometro. A continuación viaja una distancia medida de 250 mms y golpea una barra de golpe de un palito, apoyado por LEGO, accionar un interruptor de la prensa. El Arduino calcula el tiempo entre el haz de luz se rompa y el interruptor se presiona y convierte este milímetro por milisegundo a kilómetros por hora. El cálculo puede mostrarse en el puerto serie de padres computadora de Arduino o en un lector de LCD para el juego independiente, 9-volt-batería.
