Paso 8: mejoras
Bien aquí es algunas idea que han estado rebotando en mi cabeza.
SMD LED, está bien, qué pasa si los leds eran mucho más pequeños, que caería el espesor total del proyecto por lo que, 5mm, más pequeño es mejor. Además de SMD es tanto geek mira, refrigerador + 5.
PIC de SMD, whoa, más bondad SMT, geek + 10 por lo menos, bueno sería no extraíble, pero aún puede descargar programas que mientras está en la Junta. Oh y caería el grueso del proyecto, en la parte posterior de 5mm (no se olvide la toma de descarga aunque).
Fabricación de PCB profesional, bien, lo fácil que sería ser, seguro que costará un poco, pero significa las juntas son perfectas, bien, perfecto como hizo. También puedes jugar con divertidas funciones como múltiples capas o dobles caras juntas, imaginate un PCB doble cara, entonces no necesita 2 PCB separado. Añadir a eso componants SMD como resistencias, LEDs y fotos y usted tiene un tablero muy elegante, pero costoso. Aquí está una lista de CadSoft, la gente que hizo el águila, Fabricantes del PWB .
Pantalla más grande, muestra la mayoría es de 5 por 7, mina es un 4 por 5, así que lo que es más grande abrir toda una nueva gama de opciones de visualización. De participarás necesita mas salidas, sólo tenía 9 disponible, pero si se va a utilizar un PICAXE28X tienes hasta 17 salidas disponibles, eso es una pantalla de 8 por 8. Es agradable. Sin embargo si usted se mueve lejos de PICAXEs sobre otros microcontroladores estoy seguro hay unos con clavijas de salida diferentes. Otra opción es Charlie-Plex las salidas, aunque tendrá que ser capaz de establecer salida pines como entradas para conseguir ese trabajo. Creo que esto es posible con la mayoría no - PICAXE PICs, especialmente Arduino' s.
Esperemos que una vez que mi sitio web ( TheDarkPlace o simplemente El lugar oscuro) está en marcha, yo pueda vender kits de la pantalla de 4 por 5, con algunas opciones, tales como 2 separar las tablas, 1 tablero completo y 1 completa con 2 capas. Sin embargo eso depende de cuantas personas como él.
O usted puede apenas envíeme por correo electrónico en: pinski1 [at] gmail.com

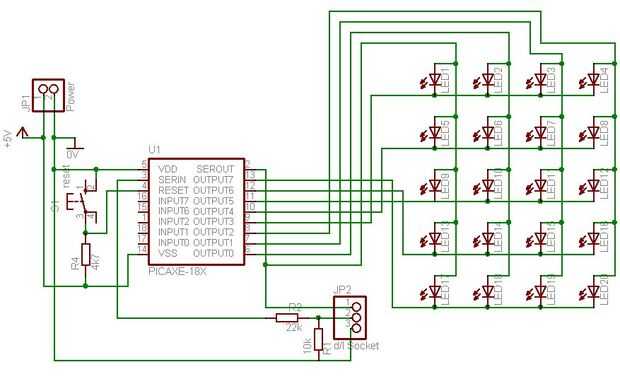

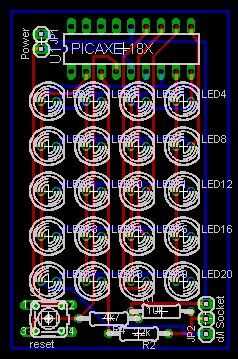

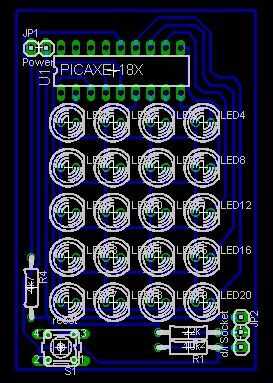

Aquí dejo algunas imágenes de los diseños.
