Pantalla de matriz de puntos LED (1 / 8 paso)

Paso 1: planificar

La primera tarea es planear el proyecto.

Construí el cuircuit en águila para poder ver las conexiones y la matriz de LED de prueba. También me permitió aprender a la luz de los LEDs individuales.

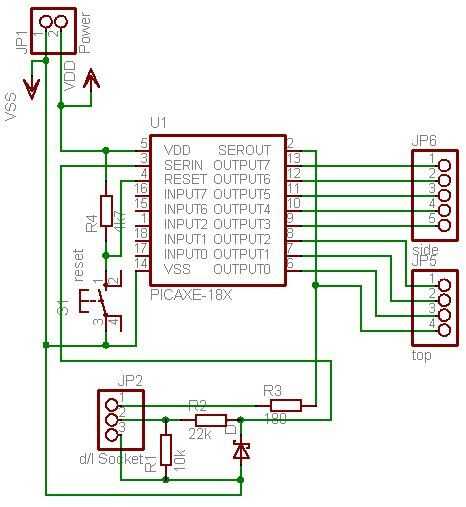

Lo primero que debemos hacer es agregar todo el material de apoyo para el PIC, para que necesito fuente de alimentación, descargar toma y restablecer. También necesitará organizar las salidas en fácil de usar filas. Esta define el tamaño de los PCB por lo que pasé tanto tiempo como pude reducir el tamaño hasta que no pude conseguirla cualquier menor.

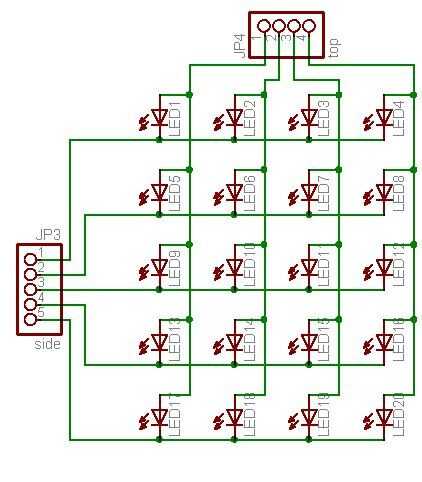

El siguiente paso fue colocar los 20 LEDs en la matriz de puntos, connectign todos los ánodos en las columnas y todos los cátodos en filas. Esto es imposible hacerlo sin utilizar cables de enlace, a menos que su uso de doble capa de tablero o tablero doble cara. No estaba así que utilizaré los cables de enlace.
