Pantalla de matriz de puntos LED (3 / 8 paso)

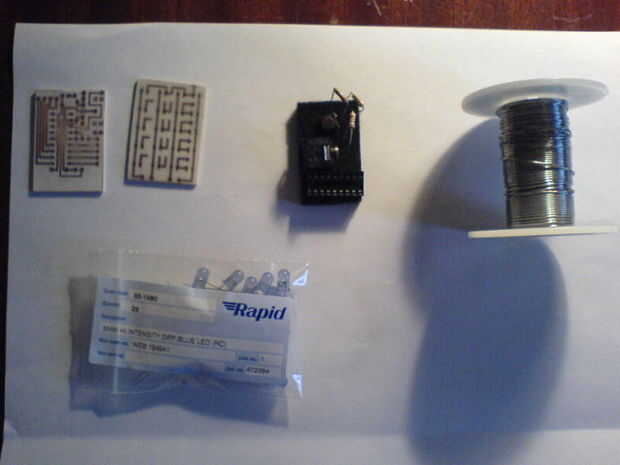

Paso 3: Obtener las piezas

Una vez que sabes qué vas a hacer que necesita las piezas.

He utilizado:

20 LEDs azul difusas
1 PICAXE 18 X Microcontroller
1 zócalo serial
1 resistencia de 22kOhm
1 resistor de 10kOhm
montón de cable multifilar negro
montón de cable multifilar rojo

He utilizado un PIC PICAXE como yo los he usado en la escuela, son muy simples. Que los encuentro muy sencillo de programar y luego descargar el programa. PICAXE BASIC es el único idioma PIC que conozco tan bien, por lo los límites. Deberían ser bastante fáciles de encontrar, aunque en el Reino Unido sólo puede ir a

Rápida electrónica - PICAXE

Manual de PICAXE - es un .pdf
Datos de chip PICAXE - también un .pdf

Compré los LEDs al mismo tiempo, ahora como que me iba para una matriz de puntos azul fueron mi elección, y pagué por eso, p 48 por LED, así £12 para todo el lote, que era más barato comprar en paquetes de 25. Por supuesto si tu va hacer puedes usar lo que quieras, aunque para utilizar mis diseños de PCB te faltaria un paquete de 5mm.

Necesitaba la resistencia de Ohm 7 4 k para el reset, a menos que el pin de reset (pin 4) es tirado alto por la resistencia de ohm 7 k 4 y luego el PIC se restablecerá constantemente, que es malo.

He utilizado la toma estérea, resistencia de ohmio 10 k y la resistencia de ohm 22 k para la toma de corriente de descarga, esto significa que la unidad entera es autocontenido, que es muy útil. También impide que el PIC está arruinado porque yo sigo teniendo lo saca y eventualmente ajustar las piernas, qué manera de perder £4,75...

Tuve el PCB grabados en la escuela, por lo que fueron esencialmente libres. Sin embargo utilizamos tableros de mala calidad por lo que las pistas pueden ser haladas fácilmente, pero no pensé que sería un problema, no todavía al menos. Oh estaba en dolor.
