Pantalla de matriz de puntos LED (4 / 8 paso)

Paso 4: soldadura

Una vez tengas las piezas, es el momento de conectarlos todos juntos.

La primera junta en que empecé a soldar fue la tablilla. ¿Había un número de razones, parecía la más aburrida, sería muy divertido jugar con una vez que quiero terminar y sería aburrido, esperar, hizo mención a que?

Así que una vez había limpiado las pistas con algunos wirewool empecé a cortar y unir cables de enlace. Estos fueron muy difíciles y muy difícil de hacer y luego fijar en su lugar, por lo que en ausencia de un asistente de cerámica-fingered obediente utilicé celo, que me llevan al descubrimiento, no por primera vez, que celo quemado es desagradable desagradable.

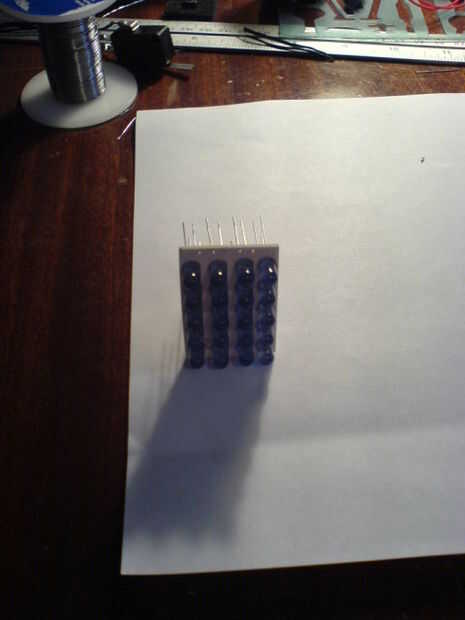

Una vez que esto fue mas empecé a soldar los LEDs, había iniciado desde la parte superior y mi camino abajo haciéndolas individualmente, hasta que me aburren y comenzó en las filas enteras a la vez. Hacia el final que se puso muy difícil el LED lidera sacó una forma. Una vez que todos los 20 LEDs fueron soldados, me atacó la parte posterior y cortado todos esos molestos plomos hasta abajo como pude. Y cierto a mis pensamientos anteriores agarró un clip repuesto 6v batería pack y batería y comenzó a correr los cables y las conexiones de iluminación de columnas. Esto parecía bastante bien en su propio, de hecho, el resto del proyecto pudo haber sido vale la pena para este look. Luego por alguna extraña razón todo filas fueron iluminando juntos pero en este punto no muy noté...
