Panel Solar portátil de 90W (2 / 11 paso)

Paso 2: Hacer el marco

ADVERTENCIA:

Para este paso usted estará usando Sierras eléctricas diferentes, si usted no sabe lo que está haciendo, encontrar a alguien que sabe. Especialmente la Sierra de mesa es muy peligrosa ya que la Guardia necesita quitarse. Estoy en ningún caso responsable de cualquier cosa a básicamente cualquier cosa.
Use el sentido común.

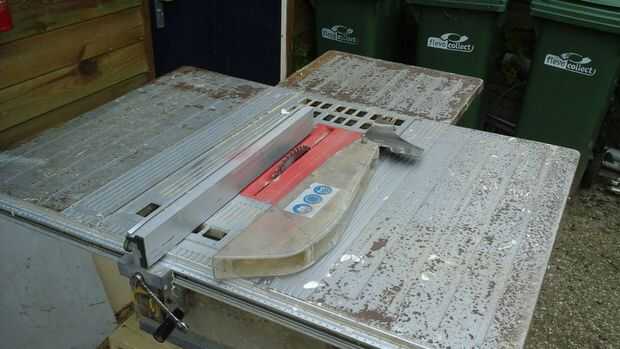

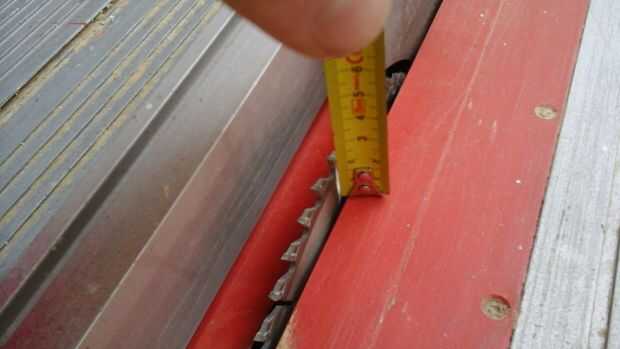

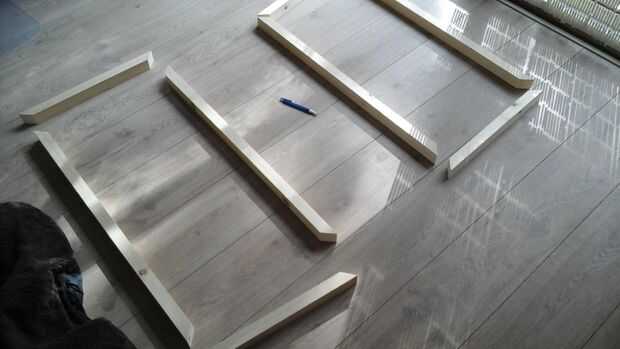

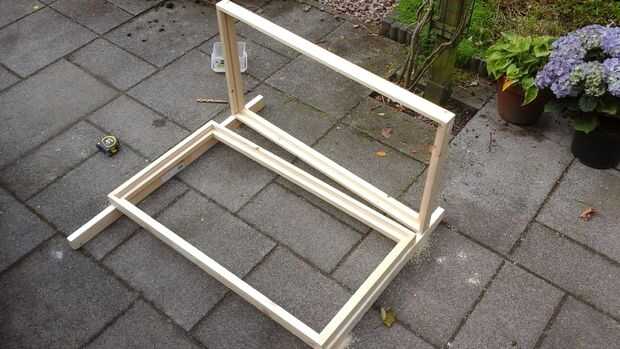

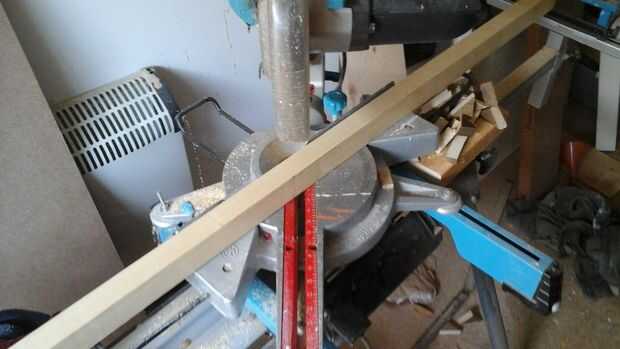

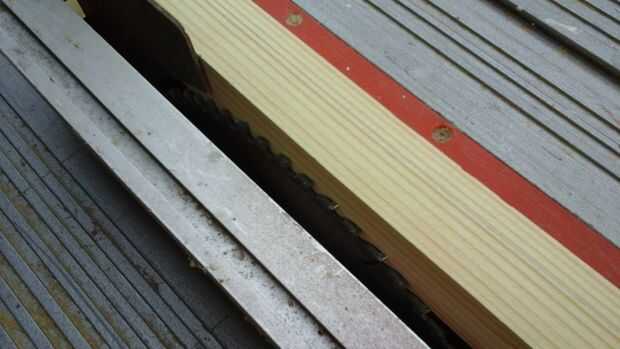

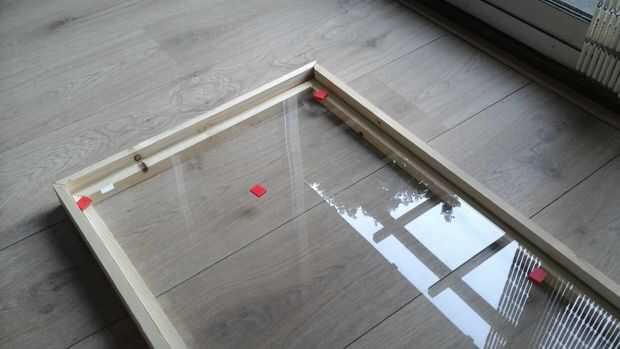

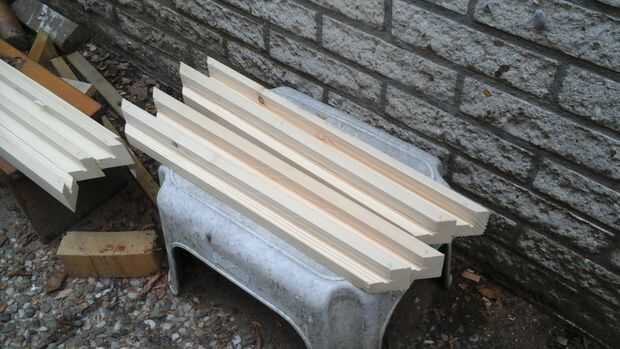

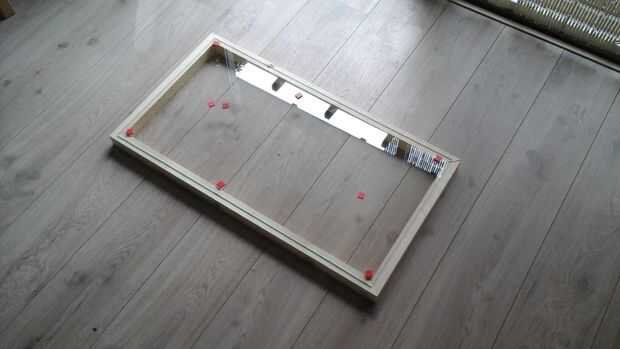

El armazón está hecho de madera de 69x33mm. Usé madera de 44mmx33mm y 27mmx18mm, pero tenían muy poca altura y agregó una banda alrededor del marco para agregar altura. Dos marcos cuadrados igual necesitan ser cortados que solape un poco (10-15mm) el vidrio. Entonces el guardia se retira de una sierra de mesa y la sierra se baja a la cantidad que los vidrios se superponen además algunos extra. Muy Super Extra con cuidado corte una banda de madera de interior de la estructura en cada pieza (en el lado de 33 mm). Luego ajuste la sierra así que dejar 15mm en el lado de 69mm y cortar la banda floja. Se utilizará el orificio que esto deja para el vidrio en el asiento. Pruebe el ajuste antes de ensamblar el marco. Ambos marcos uno encima del otro para ver cómo simétricos son la pila. Esto es importante cuando las bisagras se caben.

Corte un pedazo largo de 30cm alrededor de 3cm en uno de los lados. Tener mucho cuidado con esto, la pieza debe colocarse en el marco contrario. Esto se convertirá en el espacio para el mango y la electrónica.

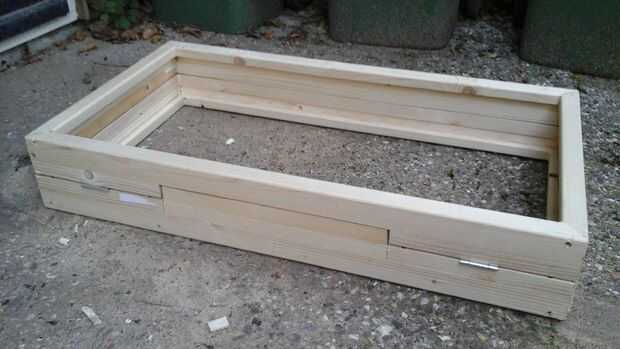

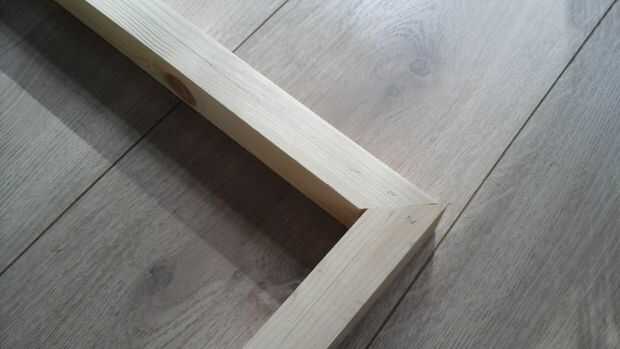

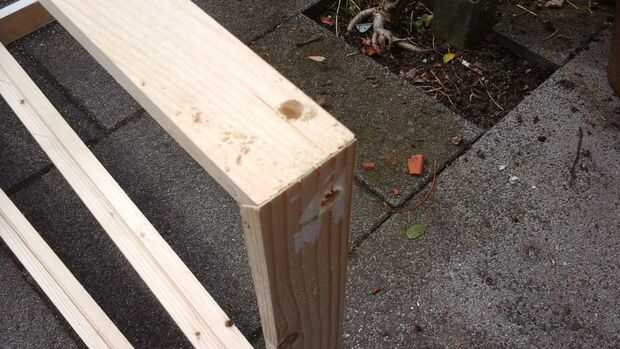

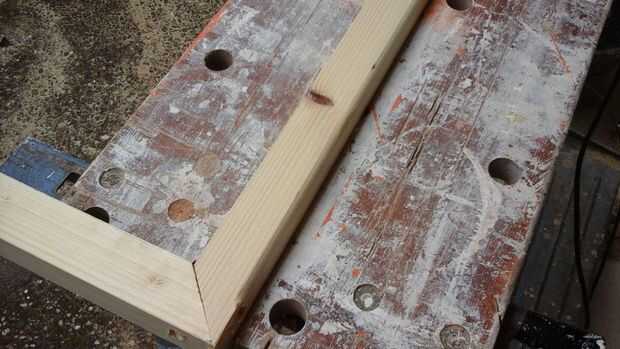

Perfore previamente, avellanar y atornillar el marco. Entonces nuevamente, pruebe el ajuste de la estructura. Si es satisfactorio desmontar el bastidor y use pegamento de construcción en todos los bordes. Atornille el marco otra vez y dejar que el pegamento seca. En este punto, también lugar la pieza de madera cortada para la manija en el marco de enfrente de tal manera que cabe cuando están cerrados los cuadros.

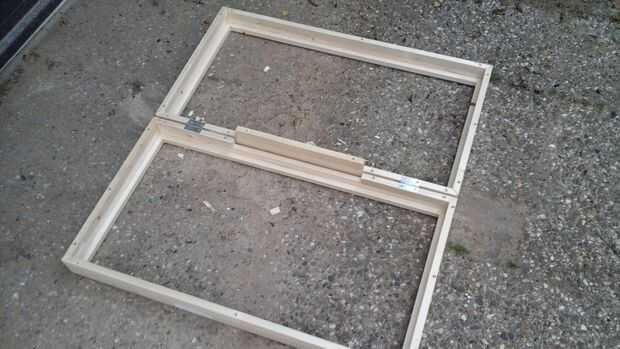

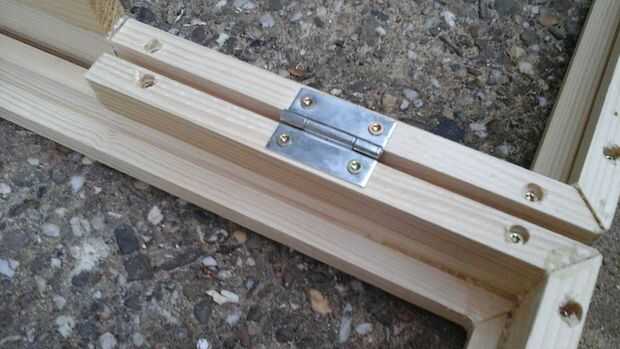

Cuando el marco esté seco, utiliza un router llano para hacer un borde redondo agradable en todo el exterior. Esto es más para fines estéticos que funcionales. Cuando todo está hecho, coloque las bisagras en el marco del lado de la manija.
