Panel Solar portátil de 90W (9 / 11 paso)

Paso 9: toques finales

Tramo, es hora de que toques.

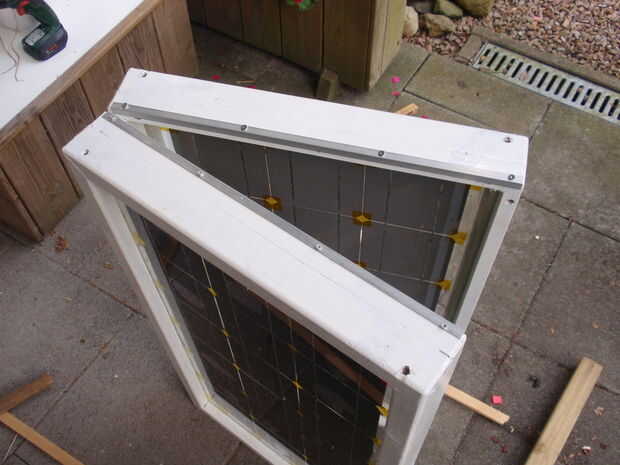

En primer lugar el borde del panel solar estará en necesita ser reforzado. Cuando se implementa en la hierba, no la presión será en el marco, pero cuando se implementa en el hormigón o los azulejos, podría dañar el borde. Para evitar esto, se agrega una tira de aluminio en la parte inferior. Los agujeros se perforan a través del aluminio y tornillos pequeños se utilizan para asegurarla en su lugar.

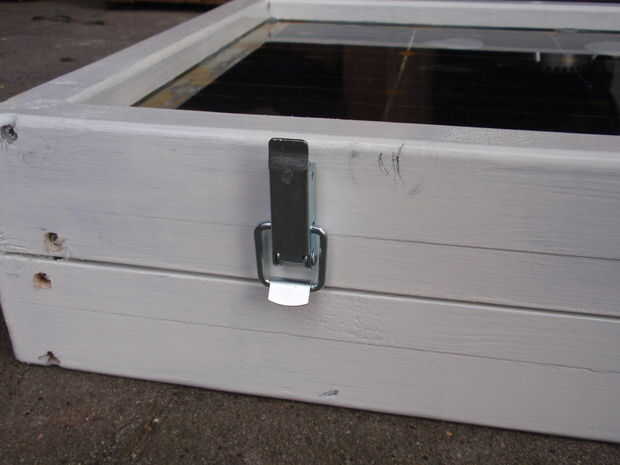

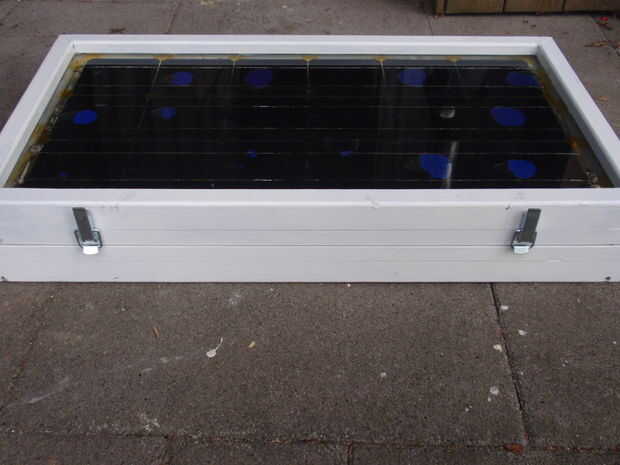

Catchbolts llevará a cabo el panel de cierre en el transporte. Los ganchos se unen a un lado de la estructura, los tornillos se montan al otro lado. Pruebe la colocación de los pernos primero para ver si proporcionan suficiente presión para sostener el marco de cierre. Tuve que cortar un trozo de los ganchos para que encajen mejor.

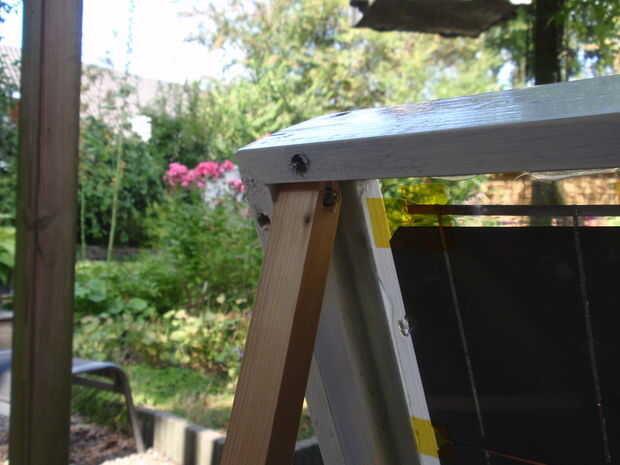

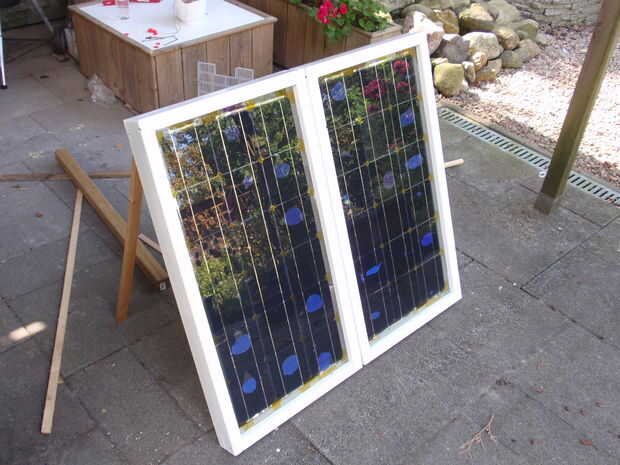

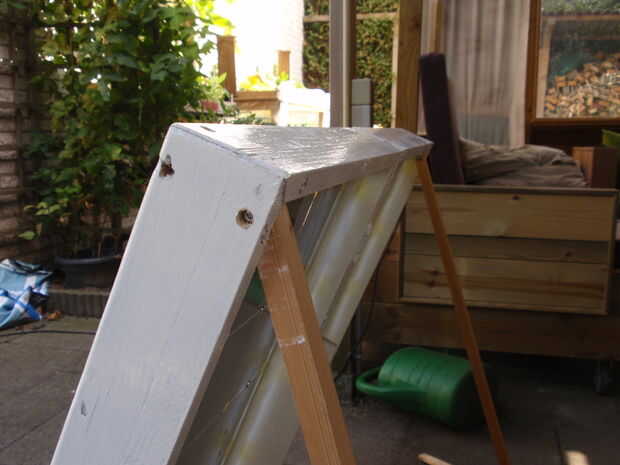

Las piernas en la parte posterior se utilizan para ajustar la inclinación del panel. Las piernas están hechas de piezas de repuesto de la madera. orificios de 4mm deben ser perforados a través del marco y los pernos de M4 se hunden en el marco. Las piernas se fijan con contratuercas de M4. Las piernas son sólo lo suficientemente cortas para caber en el marco. De esta manera que puedan resistir el marco casi recto.
