Otto - construir propio robot en 2 horas! (1 / 10 paso)

Paso 1: Primero se reúnen todas las piezas y herramientas

Reunir toda la fuera de las piezas del estante que vas a necesitar para esta Asamblea. Aquí está la lista:

1. Arduino Nano, preferible con las clavijas soldarlo ya

2. Arduino NANO escudo entrada-salida extensión Junta expansión XD-212

3. cable mini usb. (la mayoría distribuidores Arduino proporcionan el cable)

4. sensor ultrasonido HC-SR04.

5. servo mini SG90 9 g x4 (cada uno debe venir con 2 tornillos con punta y un tornillo pequeño).

6. timbre de 5V.

7. placa de hembra a hembra conectores cable 10 cmx6.

8. 4 pilas AA

9. 1, 5V tipo AA x4.

10. mini cruz destornillador. importante magnetizado

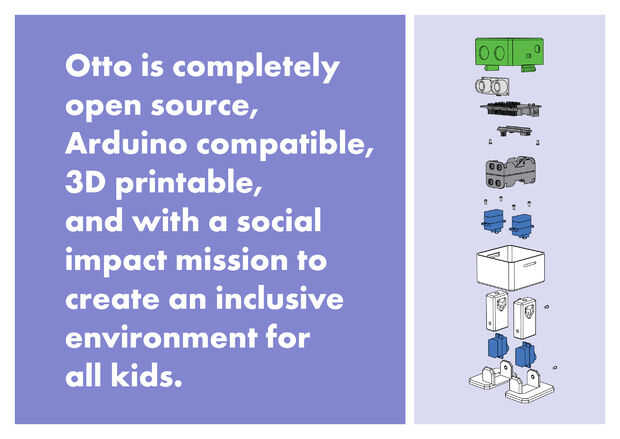

Y entonces usted sólo necesita a 3D la impresión 6 partes en total:

11. 3D impreso cabeza.

12. 3D cuerpo impreso.

13. 3D impreso pierna x2.

14. 3D impreso el pie derecho.

15. 3D impreso el pie izquierdo.

Opcional: cortador para limpiar las piezas 3d post (si el 3d calidad de impresión es buena sin necesidad de suficiente) y un soldador (si queremos energía de la batería puede todavía conectarlo mediante usb para energizar)

Eso es todo simple!; Descargar todos los archivos .stl, si no tienes una impresora 3d que siempre puede utilizar los servicios como 3dhubs.com o fabricante local espacios.

El costo total de este material podría ser no más de 49 $US!
