3D impreso Longboard/Skateboard cola guardia

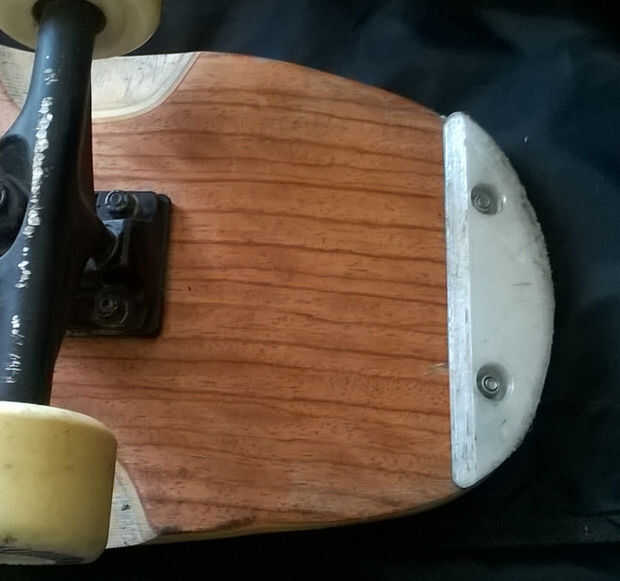

Este instructable será a través de guía los pasos necesitan para hacer una cola personalizada protector se ajusta a tu longboard/skateboard.

Lista de cosas que usted necesita:

-hoja de papel y lápiz
-escáner
-cinta métrica
-pinzas
-llave de tubo angular
-dos tornillos avellanados de M5x20mm
-dos tuercas de parada de nylon M5 (para evitar la liberación de los tornillos debido a las vibraciones)
-su longboard o skateboard (la mía es una modela bustin 33", para que tengas una idea)

El podría desear utilizar tornillos más largos dependiendo del grosor de la placa. Las dos condiciones a respetar son:
1) deja por lo menos una separación de 1 mm entre el extremo del tornillo y la parte inferior del protector de cola
2) tornillo de longitud - cola mínimo protector grueso (1.9 mm en mi caso) - cubierta de espesor - tuerca altura > 0

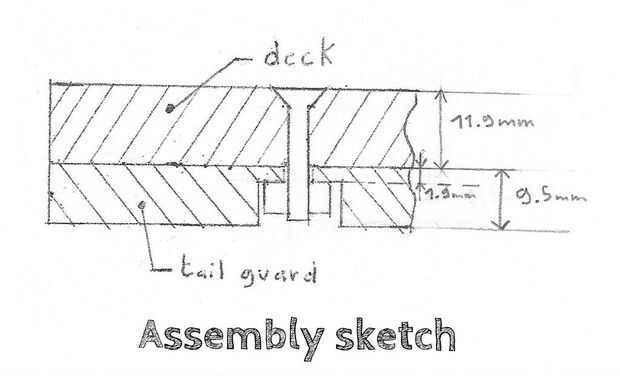

Esto hace que el tornillo realmente excede la tuerca; Ver Asamblea bosquejo arriba.

A poca familiaridad con el software CAD ayudaría, pero no es totalmente necesario.

Para realizar este proyecto, utilicé DesignSpark mecánica, que puede descargar gratis aquí. Puede por supuesto utilizar otro software, asegúrese de que tiene buena capacidad de dibujo de spline 2d.

Etiquetas: Skateboard, Longboard
