Osciloscopio digital con pantalla LCD (2 / 3 paso)

Paso 2: construcción

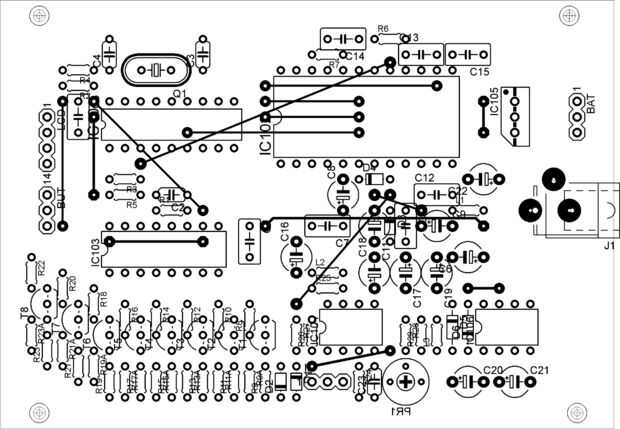

El PCB está organizado como dos tableros separados: la placa principal (70 mm x 100 mm) y el teclado. Ambos están diseñados como placas de una cara, fáciles de fabricar con métodos amateurs. Debido a las limitaciones distribución derivadas de enrutamiento de una cara, algunas de las conexiones deben ser soldados como "cables de aire".
