Osciloscopio digital con pantalla LCD

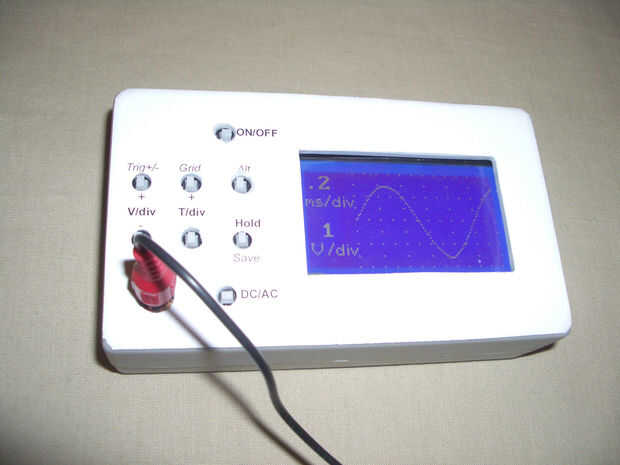

He intentado hacer osciloscopio sencillo y barato usar piezas comunes en tiendas de componentes de hoy. Al crear, he intentado reducir el número de piezas, manteniendo el mínimo necesario para la funcionalidad de un osciloscopio, para ambientes y localización de averías de convertidores de energía, electrodomésticos controlan de circuitos, para el estudio de diferentes dispositivos, donde no se requiere de mediciones precisas y de alta frecuencia y basta con mirar la forma de onda, hasta 200... 300kHz.

Características:

-Solo canal

- Máxima frecuencia de la muestra: 4MSPS

-Base de tiempo: 4/div, 10us/div, 20us/div, 50us/div, 0.1ms/div/, 0.2ms/div, 0.5ms/div,

1ms/div, 2 ms/div, 5 ms/div, 10 ms/div, 20 MS/div, 100ms/div, 200ms/div, 500ms/div

-Sensibilidad: 0.1V / div, 0, 2V / div, 0, 5V / div, 1 v/div, 2V/div, 5V/div, 10V/div, 20V/div

-Resolución de pantalla: 128 x 64 total, seguimiento resolución 96 x 64

-Fuente de alimentación: 2 x 3, baterías de ion de litio de 6V o 9V adaptador de DC... 15V

-Consumo de corriente ~ 90mA

-Disparo por borde de levantamiento o caída

-Con la red o no red

-Puede guardar ajustes de sensibilidad y base de tiempo para la próxima vez cuando vuelta él encendido

Etiquetas: Osciloscopio, GLCD, PIC16f
