Hace unos meses un amigo mío - coche mecánico en profesión - me dijo que tenía problemas con algunos sensores del coche. Él no pudo comprobar, con un simple multímetro, si un sensor estaba funcionando correctamente. Aconsejó comprar un osciloscopio LCD en lugar de un osciloscopio normal, debido a su pequeño tamaño. El uso de un osciloscopio es muy útil porque se puede ver la forma de onda que se produce por una "saludable" en-circuito-sensor * y se puede comparar con la forma de onda de un "sospechoso" en-circuito-sensor.

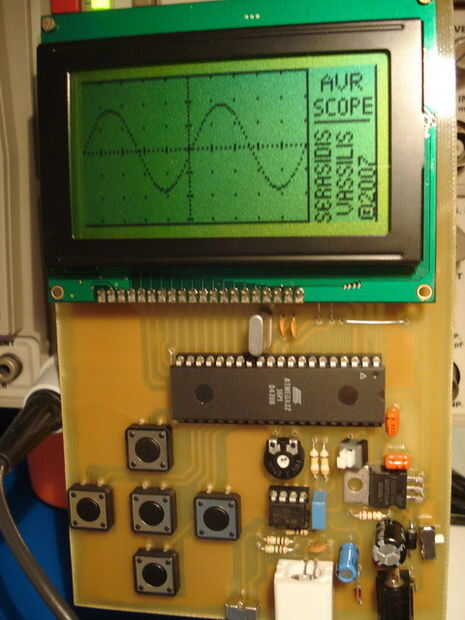

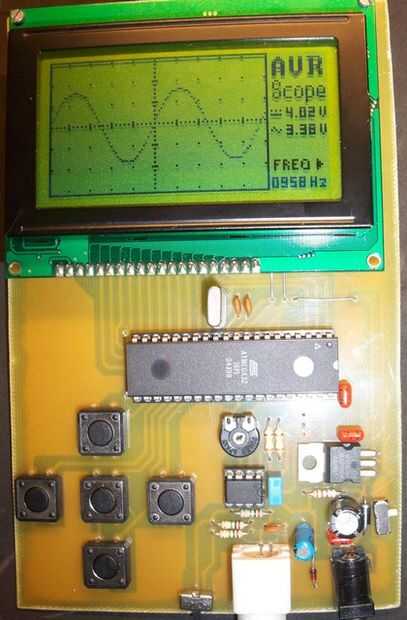

Después de eso, me dijo que este osciloscopio cuesta una "fortuna" para él ya que tiene un taller de servicio de coche pequeño. Me ofrecí a ayudarle por diseñar y construir un osciloscopio LCD pequeña, barato y realizable para él.
* en circuito de sensor es el sensor que está conectado en una placa (PCB) o está conectada en algún sitio en el coche. No es un sensor desconectado.
Usted puede descargar el código fuente, hexagonal, diagrama esquemático, PCB y cuadro del circuito .
