Paso 3: Preparar el archivo de entrada
Puesto que PoTrace traza los bordes de una imagen, es importante que la imagen sea en blanco y negro y que tener claro donde están los bordes de la imagen.

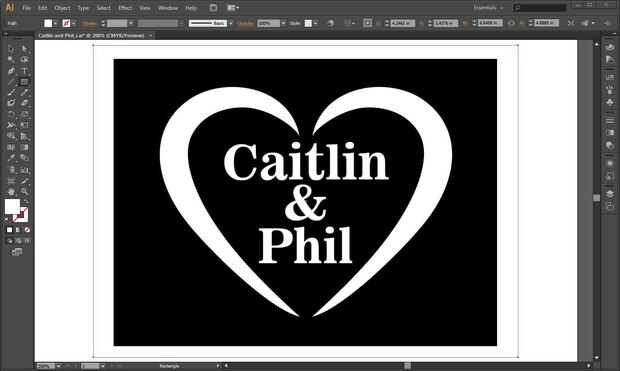

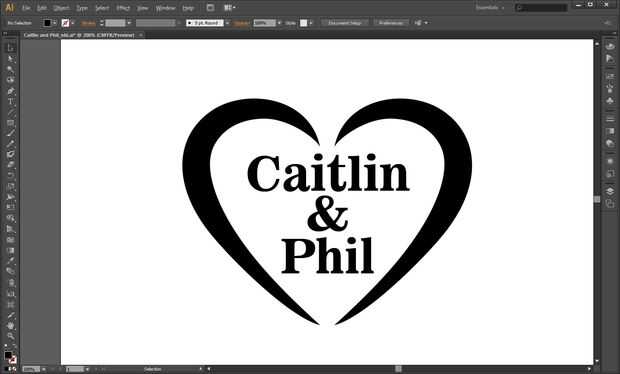

En este ejemplo, he creado esta imagen en Adobe Illustrator, aunque casi cualquier programa de gráfica funcionará. Para este gráfico particular, necesitaba invertir las áreas blancas y negras de la imagen para que la parte que quería guardar fue de negro y la pieza a cortar se fue en blanco. También debían crear una frontera blanca en mi gráfico que PoTrace añadiría a una línea externa en la imagen de salida.

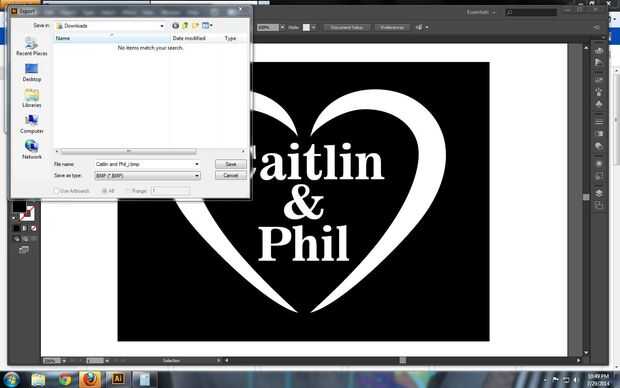

Finalmente, usé el comando Export Illustrator para salvar mi gráfico de formato BMP. Es fundamental que usted sepa la resolución de salida. La razón de que es esencial conocer la resolución de las imágenes es que cuando se traza el archivo BMP, PoTrace convierte píxeles a pulgadas y entonces es necesario agregar el parámetro de conversión para achicar la imagen de pulgadas a píxeles.

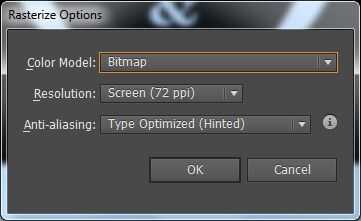

En este ejemplo, he elegido exportar mi imagen a 72 píxeles por pulgada. Es mi recomendación de no salida en una resolución mucho mayor que esto.

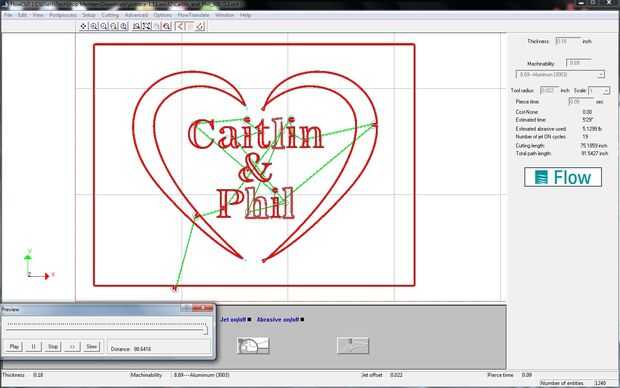

Después de haber hecho más de sesenta pruebas para evaluar la resolución sola, he encontrado que los archivos DXF producidos por PoTrace utilizando imágenes de entrada mayor resolución a menudo resultaron en errores de trazado automático en FlowTrace. El error más común es que la ruta de corte se traza fuera la forma de los caracteres de texto, de corte dentro de las letras. Como muestra, un 300 pixel por pulgada imagen dio lugar a un DXF que FlowTrace identificar correctamente el interior de la "l", "h" y "l". Más importante aún, utilizando un mayor que 72 píxeles por pulgada resolución imagen de entrada no producido ninguna mejora en la calidad del rastro.
Una conjetura en cuanto a la razón de estos errores de salida DXF es que PoTrace está optimizado para imágenes de baja resolución, y que las imágenes más grandes producen errores de redondeo internos. Yo en contacto con el desarrollador del PoTrace y preguntarle si hay una solución para este problema.
Otro punto acerca de los archivos BMP. Aunque sólo PoTrace interpreta imágenes en blanco y negro, todavía funciona mucho mejor si estas imágenes en blanco y negro son proporcionadas usando RGB BMP archivos de 32 bits en lugar de archivos BMP de 2 bits. No está claro a mí por qué es menos que PoTrace es capaz de interpretar la escala de grises anti-aliasing. Podrían hacerse pruebas adicionales para determinar si las imágenes en escala de gris proceso mejor o peor que las imágenes RGB, sino que la prueba está fuera del alcance de este proyecto. Más adelante fueron exámenes con imágenes de anti-aliasing, que parecen producir mejores resultados.
Por último, una nota sobre mi diseño: la imagen real que solía por chorro de agua requerida editar en Illustrator, así que el centro de la "a", "y", y "P" se apoyó cuando la obra fue completa. Dependiendo de su diseño puede que necesite crear puentes similares.
