Introducción a Autocad. Hice en Techshop

este instructables se significa para el usuario de Autocad para principiantes.  El objetivo de este proyecto es intentar volver a dibujar la imagen de la flor dentro de Autocad, que luego eventualmente puede utilizarse para poner en el paso de corte de láser del proceso (instructables siguiente).

Hice en Techshop
http://techshop.ws/

¡ Disfrute!

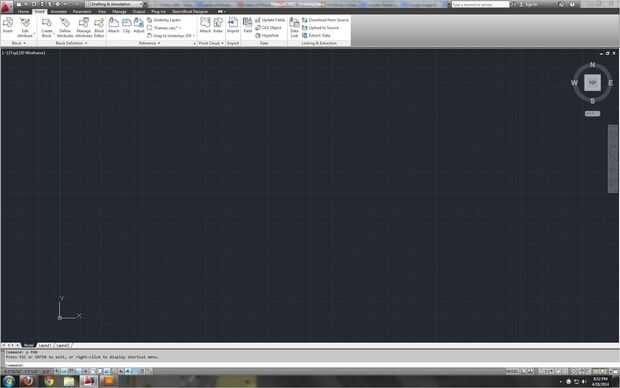

Paso 1.   autocad abierto (imagen #1).  Busque la línea "encomiar" en la parte inferior de la pantalla.  Esto es donde se realiza todos los comandos (instrucciones de dibujos).

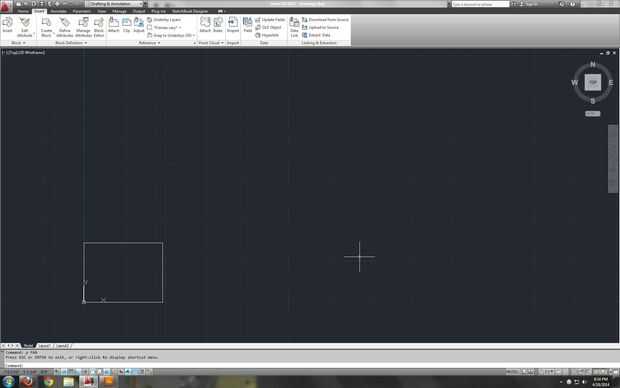

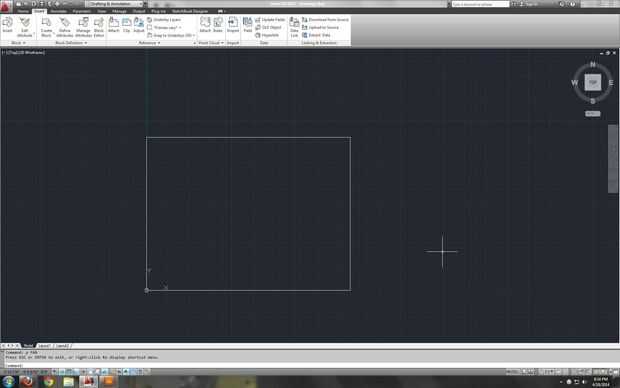

Paso 2.  (captura de pantalla #2-4)
en primer lugar averiguar cómo es grande un área será su trabajo en.  para este proyecto, mi área de corte de láser será 18" de alto por 24" de ancho.  Por lo que tendrá que dibujar una caja rectangular.

Línea de comandos: L (entrar), L = línea. mover el cursor en cada dirección para completar tu primer rectangular.

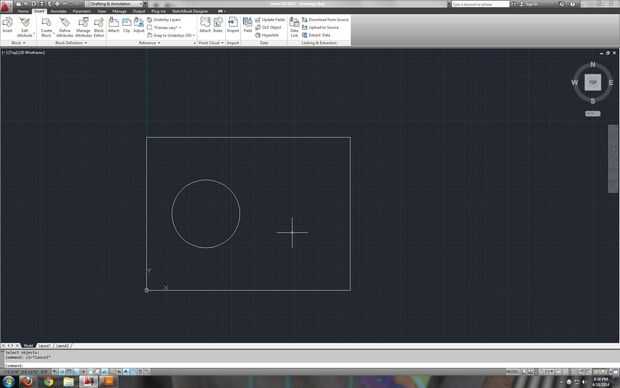

Paso 3 (captura de pantalla #5)
dibuja un círculo en el centro de su rectángulo.

Línea de comandos: C (entrar), C = círculo.  Este comando permite el movimiento del cursor para dirigir donde el radio del círculo debe comenzar y finalizar.

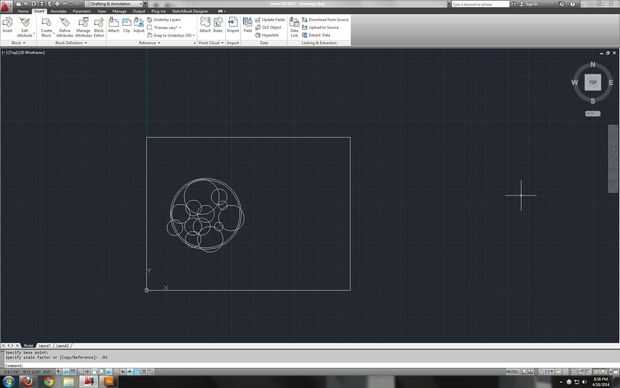

Paso 4 (captura de pantalla #6 y #7)
Repita el paso 3 y dibuja varios círculos en diferentes tamaños y ubicación dando su diseño de la flor una sensación orgánica.

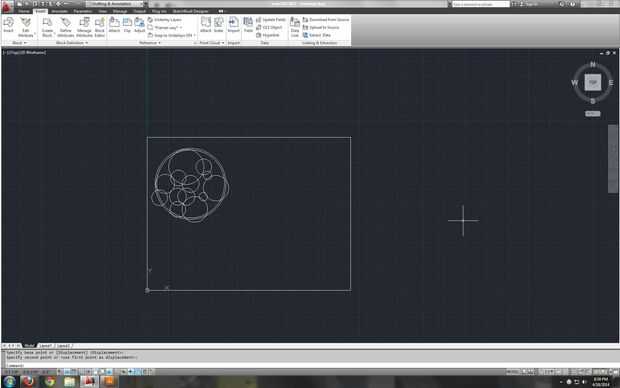

Paso 5 (imagen #8)
Mover su flor terminado a la parte superior de la forma rectangular (su material plástico o madera para el cortador del laser).  Ahorro de material y el espacio de usuario adicionales.

Línea de comando: M (centro), M = mover.
