Optimizar dibujos para FlowJet - la hice en TechShop!

Una de las herramientas más poderosas en TechShop es la herramienta de corte por chorro de agua. Para quienes no están familiarizados con esta herramienta, funciona disparando un chorro de agua a través de un orificio muy pequeño en unas 50.000 libras de presión. Añadido a este chorro de agua de alta velocidad es un fino granate abrasivo que permite esta herramienta cortar a través de muchos diferentes tipos de materiales. El chorro de agua en TechShop ha demostrado cortar a través de 2,5 pulgadas de acero y es comúnmente utilizado por los miembros de TechShop para cortar aluminio, vidrio, piedra y madera incluso. Por desgracia, el chorro de agua también es la herramienta más cara en TechShop funcionar, actualmente cuesta a miembros $3,00 por minuto. De hecho, creo que el chorro de agua es la única herramienta en TechShop que los miembros pagan para usar por encima de su cuota.

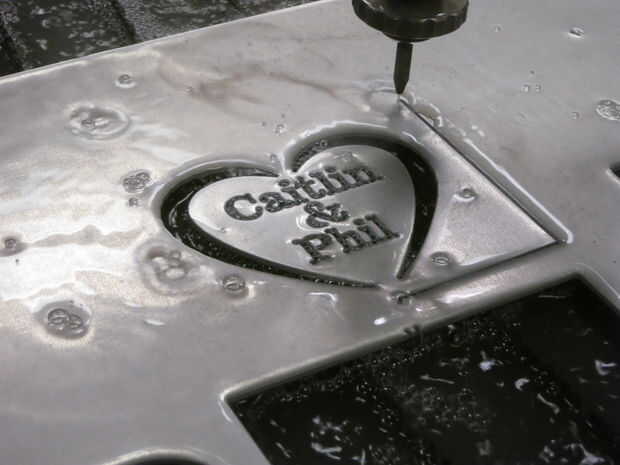

Cuando tomé el curso FlowJet, utilicé un gráfico de prueba que también había utilizado en otros cursos que había tomado, en este caso un gráfico en forma de corazón con mi novia y mi nombre en él. Al tomar el curso por chorro de agua, estaba perturbado cuando este pequeño gráfico tomó 14 minutos y 36 segundos para cortar a través de aluminio espesor de 0,18. Si había elegido hacer este pequeño gráfico fuera de curso, el tiempo de corte de esta pieza habría me costo $43,80! No sólo era este caro, pero la calidad de la salida no fue muy buena; la inscripción en la fuente fue gravemente distorsionada, y la suave curva de la forma del corazón se había convertida en angulares rectas.

Desde el curso, he pasado las dos semanas siguientes de las tardes de TechShop trabajo entender por qué mi gráfica no había cortado muy bien y tratando de reducir el tiempo de corte en el chorro de agua para todo el mundo que vayan a utilizar esa máquina en el futuro. El resultado de mi trabajo es este Instructable, que mejora la calidad de la salida en el chorro de agua para la mayoría de los diseños que incorporan curvas y puede reducir el tiempo de corte de hasta un 16%, en comparación con el método enseñado en el curso. Estas ganancias en calidad y velocidad se hacen posibles mediante la optimización de la entrada de datos en FlowCut, el software utilizado por el cortador TechShop WaterJet.
