Paso 9: Pruebas de velocidad y mejor calidad de corte
Esta página también puede ser saltada por el impaciente. :-)
Como se mencionó anteriormente, se realizaron muchas pruebas para determinar la mejor configuración de línea de comandos para PoTrace producir el mejor rendimiento de la calidad y el menor tiempo de corte.
El resultado es que PoTrace puede ser demostrado para mejorar la calidad de corte y reducir el tiempo de corte para los gráficos que utilizan amplias curvas. Como era de esperarse, PoTrace había producido ninguna mejora de velocidad para los gráficos que contenía sólo rectos caminos.

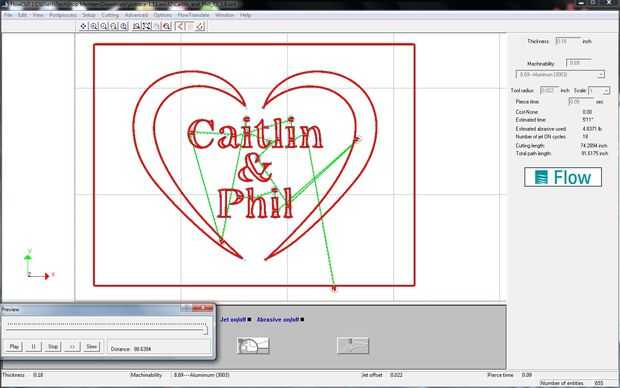

Para este proyecto, el gráfico de línea de base fue producido utilizando las instrucciones dadas en el curso de TechShop WaterJet. El fichero DXF producidos siguiendo las instrucciones del curso tomaron 6 minutos y 11 segundos para cortar y como anteriormente había curvas que fueron interpretadas como una serie de ángulos y perdieron más características del texto en el proceso de conversión de archivos.

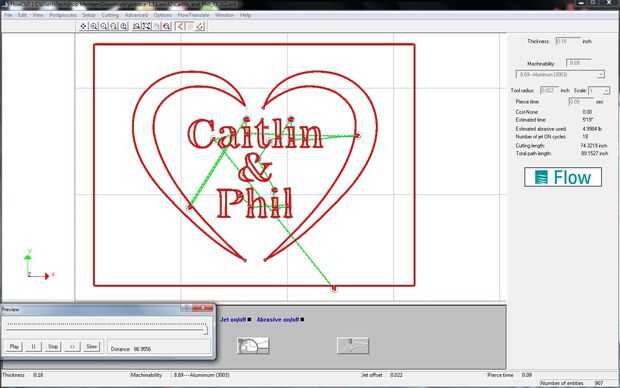

Archivos de salida DXF del PoTrace muestran una mejora de la calidad del archivo de salida, coincidencia de curvas mejores que Illustrator-Corel, FlowPath método recomendado en el paquete de curso de chorro de agua mientras no perder características de la imagen. Utiliza PoTrace también produjo un tiempo de corte inferior que el gráfico producido siguiendo las instrucciones del curso. Por este gráfico particular que fue compuesta casi en su mayoría de curvas el fichero DXF producidos usando PoTrace llevó sólo 5 minutos y 12 segundos para cortar. Para este pequeño proyecto que es un ahorro de tiempo de 15,9%. Si esta pequeña parte es necesario hacer muchas veces este ahorro de tiempo sería significativo.
También es útil tener en cuenta que hay muy poco ahorro de tiempo como resultado de aflojar el ajuste de curva del PoTrace. Las imágenes adjuntas muestran lo poco la velocidad de corte se ve afectada por cambios en la configuración del PoTrace. Al parecer los cálculos de velocidad abajo de la rampa y rampa-para arriba del chorro de agua más están influenciados por el ángulo entre los segmentos de la línea de lo que son por la longitud del segmento. A pesar de longitudes de segmento del PoTrace pueden ser tan cortos, si no menor, las líneas tangenciales producidas por Corel, ya que no producen las esquinas, ellos no retardar la velocidad de corte. El parámetro de ajuste de curva por defecto del PoTrace es -O 0.2. Un parámetro PoTrace de - 0.6 reduce el tiempo de corte por cerca de 2%, pero a expensas de curva de ajuste. Más ajustes de curva más curva gráfica que empareja degradan y no ahorran un tiempo considerable. Para más proyectos de chorro de agua, debe ser un parámetro PoTrace de sobre - O 0.4 sobre derecho.
