Paso 8: Filtros de banda de parada de
Banda de parada de filtroso filtros de rechazo de banda, son los que filtro un específico frecuencia o banda de frecuencias, pero dejó más y pasan las frecuencias bajas. Estos son más difíciles de diseño pero son muy útiles si tienes ruido en un determinado rango de frecuencias en el circuito que se desea filtrar. Una variación es el filtro de la muesca, que se utiliza para filtrar frecuencias específicas, como el ruido de las líneas de alimentación de CA de 50-60Hz.

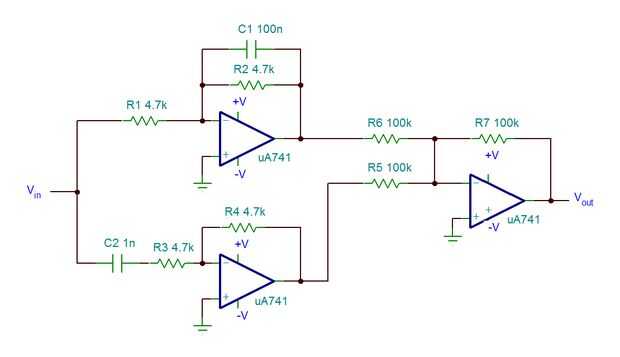

Con un filtro band-pass, podríamos crear dos filtros separados, uno paso alto y uno low-pass y luego ellos cascada uno tras otro. Fue posible porque se superponen sus regiones de la banda, pero este no es el caso de filtros de banda de parada. Todavía usamos un filtro LP y HP, pero deben colocarse en paralelo y luego un tercer op-amp se configura como un ponderado de verano (más sobre esto más adelante) y las dos señales se suman para producir la salida. Imagen 1 muestra el esquema.
Para diseñar, primero necesitamos saber qué rango de frecuencias será bloqueado. Establecer la frecuencia de corte inferior como el atajo del filtro LP y el límite superior como el atajo para el filtro de HP. Esto es la inversa de cómo hemos diseñado el filtro band-pass. De la ecuación que hemos utilizado antes, sabemos que la frecuencia de corte f está determinada por f = 1/(2*pi*R*C). Utilizando un condensador de 100nF (104) y 4.7kΩ resistencia, logramos un corte del LP de 340 Hz. utilizando un casquillo de 1nF (102) y 4.7kΩ resistencia, los caballos de fuerza de corte es de 34 kHz. A partir de ahí, poner las dos salidas durante el verano y su terminado.

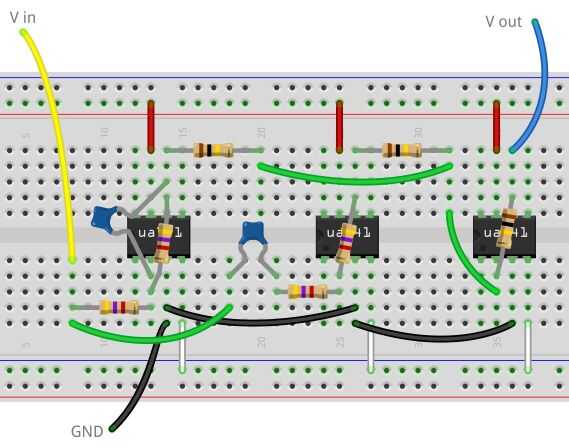

Construcción: Conexiones de potencia como antes, '+' al pin 7 y '-' al pin 4, esta vez a todos 3 op-amps. Conecte el filtro LP como antes. Continuación, conecte el filtro de HP como antes. Las salidas se van luego al verano como se muestra en el esquema de entrada. Ver imagen 2.

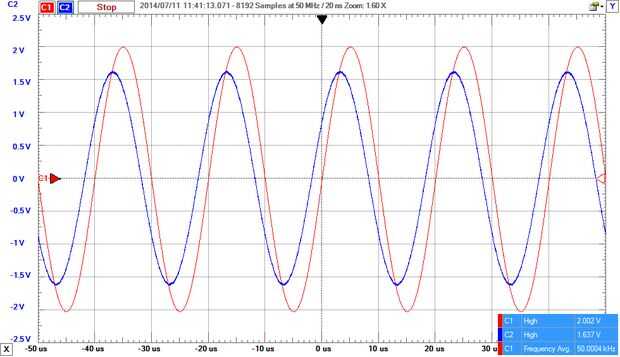

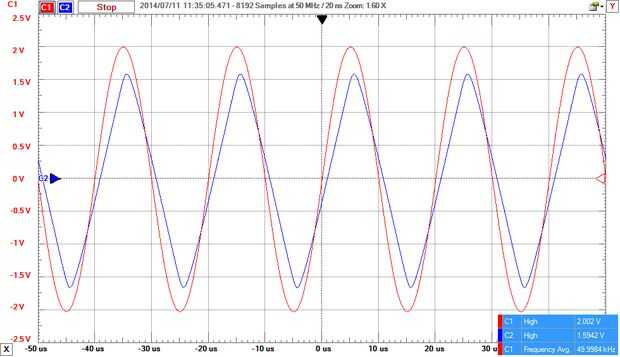

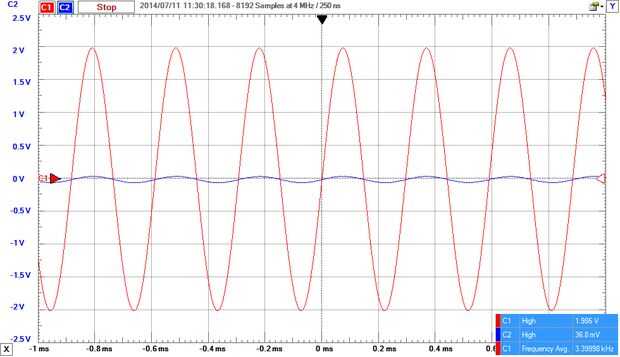

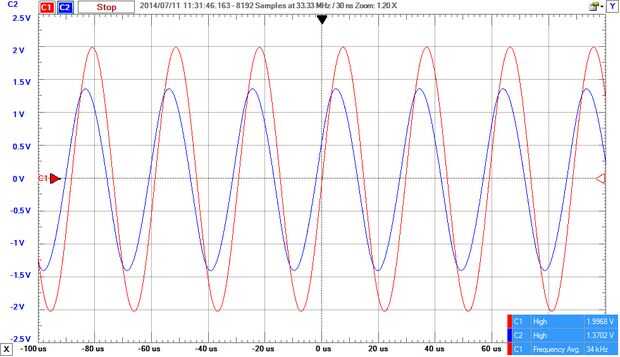

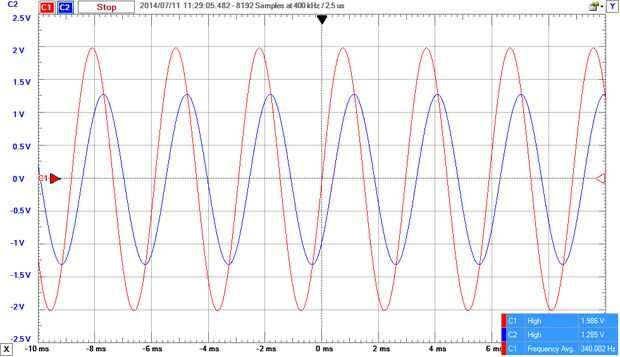

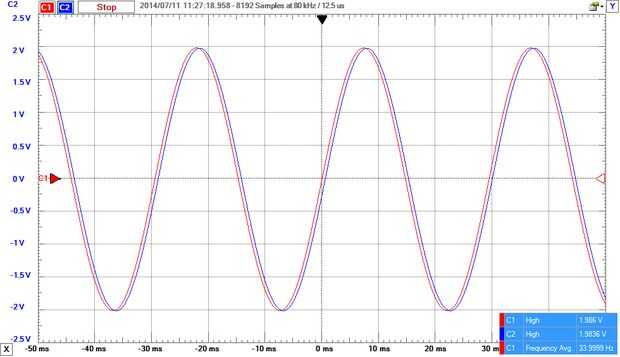

Imágenes 3, 4, 5, 6 y 7 muestran la salida en 3.4 de 34 Hz, 340Hz, kHz, 34 kHz y 50 kHz respectivamente. A 3,4 kHz la salida es muy baja, mostrando una atenuación de - 34dB (20*log(Vout/Vin)). Es muy importante. También tenga en cuenta que la imagen 7 muestra más de una onda triangular a una onda senoidal. Esto es debido a la velocidad de giro baja del amplificador operacional ua741. En Resumen, puede cambiar la salida tan rápido como la entrada está cambiando, por lo que es jugar 'atrapar' todo el tiempo. Imagen 8 muestra la misma salida, pero esta vez usando un OP27 y dos OP37 op-amps, que tienen una mayor tasa de giro.
