Paso 7: Los filtros Band-pass

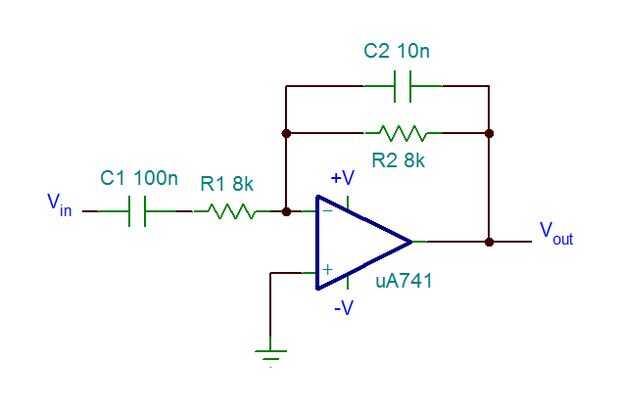

Filtros band-pass son una combinación de un filtros paso bajo y paso alto (imagen 1). El truco es que mientras que la combinación de R1-C1 entrada forma la porción paso alto y el combo de retroalimentación R2 C2 la porción de paso bajo, el cociente de dos resistencias R2/R1 todavía determina la ganancia del amplificador, por lo que la matemática puede divertirte un poco. En primer lugar determinar su región de paso de banda, es decir, las frecuencias más y mínima que quieras pasar. Estas son las frecuencias de dos esquina que queremos usar en nuestros cálculos. Vamos a usar 200Hz y 2kHz. Utilizando la misma ecuación como antes y elegir ya sea R o C, podemos determinar la otra. Puede ser más fácil elegir R2 y R1 según la ganancia que desea alcanzar y luego calcular C1 y C2 en base. Es perfectamente aceptable para elegir lo que frecuencias de corte y ganancia que desee, dentro de las limitaciones de lo op-amp. Vamos a aumentar R1 y R2 por un factor de 10 a 8kΩ. Esto hace que 10nF C1 (103) y C2 100nF (104).

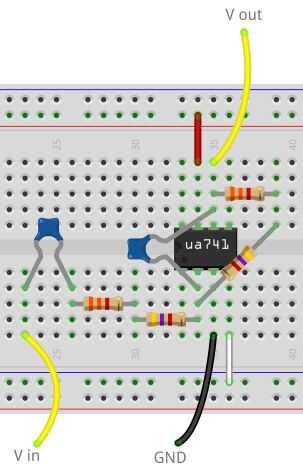

Construcción: Conecte la energía como antes. Configurar R1 y R2 como resistencias de 8kΩ, con un potenciómetro o una resistencia en serie de 4.7kΩ y 3.3kΩ. Coloque una serie de resistencia en los pines 2 y 6, así como el 10nF condensador de cerámica (103). Ate un extremo de la otra serie de resistor en pin 2 con el condensador de 100nF (104) en la entre la entrada y las resistencias. (Imagen 2)

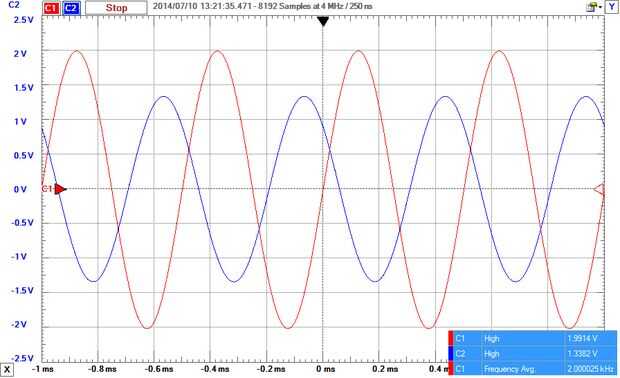

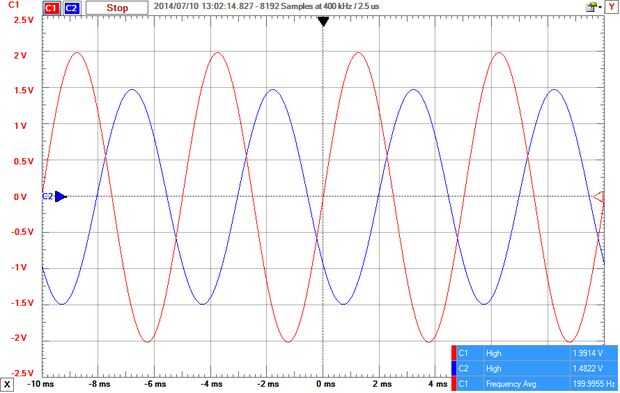

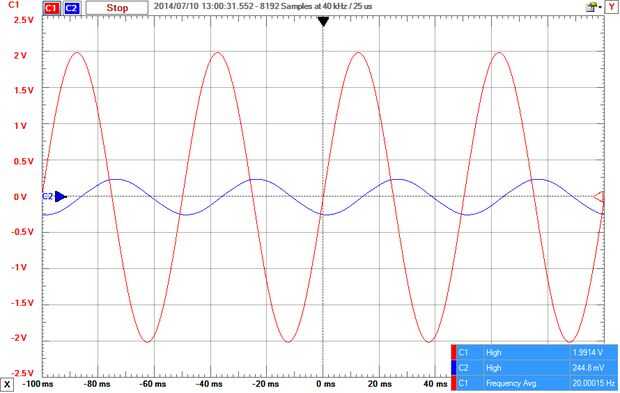

Hay cinco puntos en el alcance o para destacar aquí. A continuación de la baja frecuencia de corte (imagen 3), en el límite inferior (imagen 4), entre las dos frecuencias límites (imagen 5), en el límite superior (imagen 6) y más allá del corte superior (imagen 7).

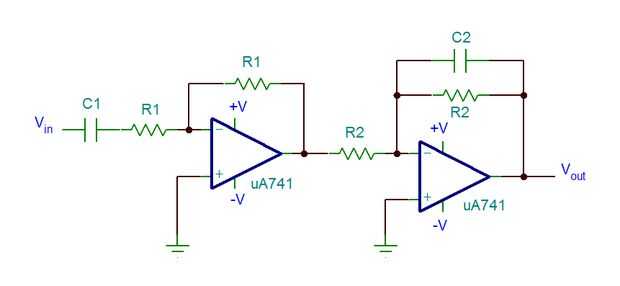

Imagen 8 muestra un esquema genérico que logren los mismos resultados pero utiliza dos filtros en cascada juntos. La primera parte es el filtro de paso alto, seguido por el filtro de paso bajo. Colocando primero el filtro de HP, el filtro LP atenuará las anomalías de alta frecuencia que pueden venir a través de si les cambia. Además, cada parte puede tener su propia ganancia, que puede facilitar la construcción de piezas en mano.
