OP-amp básico (parte 1) (6 / 9 paso)

Paso 6: Filtros de paso alto

Filtros High-pass son similares a paso bajo, la única diferencia es donde ponemos el condensador (imagen 1). La ecuación para determinar la frecuencia de corte f es atenuarán el mismo, pero esta frecuencias de tiempo por debajo del corte y pasan las frecuencias más altas.

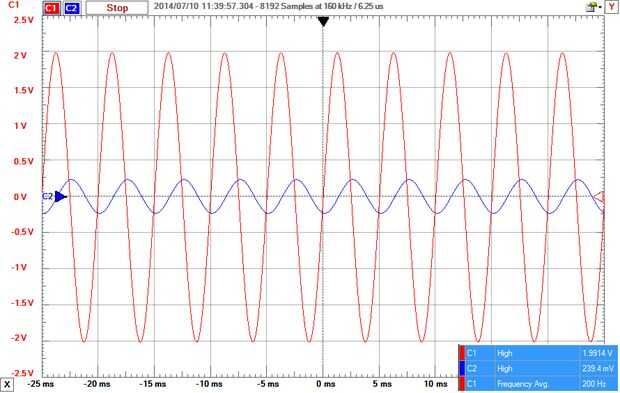

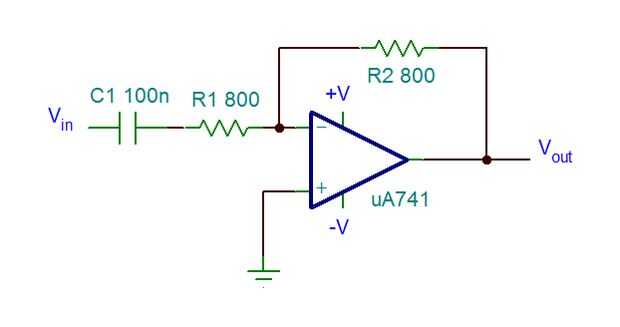

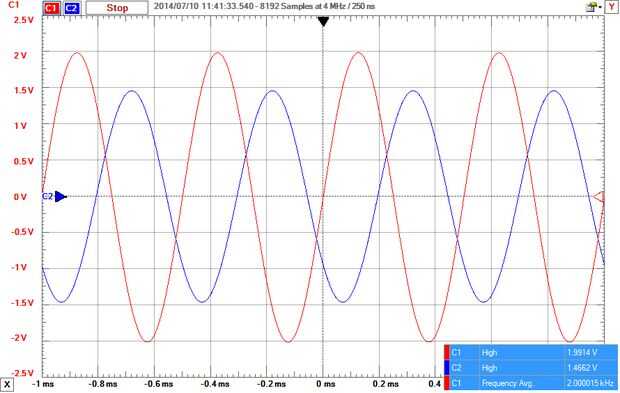

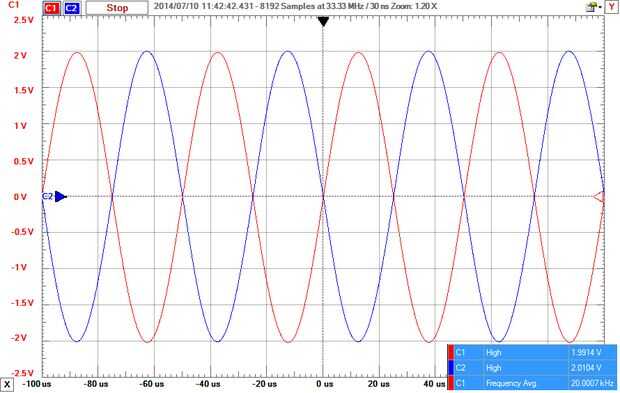

Construcción: Lo único que tienes que hacer es mover el condensador entre la señal y las resistencias de entrada. (Imagen 2) Imágenes 3, 4 y 5 muestran el efecto de que este circuito tiene la señal de 200Hz, 2kHz y 20kHz respectivamente.
