OFFscope - osciloscopio offline (Arduino + SD tarjeta registro rápido) (4 / 6 paso)

Paso 4: Revisar la información alimenticia 2 y Sigscope

Si usted es un principiante con el proceso, revise este enlace .

Descargar "Procesamiento de 2".
Descargar "oFFscope_v2_processing.zip".
Archivo ZIP de extracción y carga "oFFscope_v2_processing.pde" interior "2 de transformación".

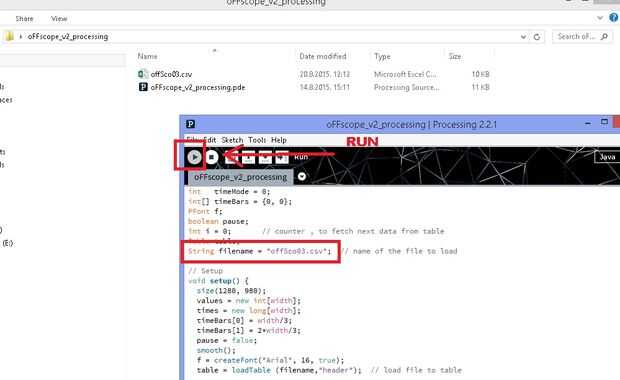

Cambiar esta línea para cargar el archivo CSV:
String filename = "offSco03.csv"; / / nombre del archivo para cargar

Nota: archivo csv debe estar en la misma carpeta que el archivo pde.

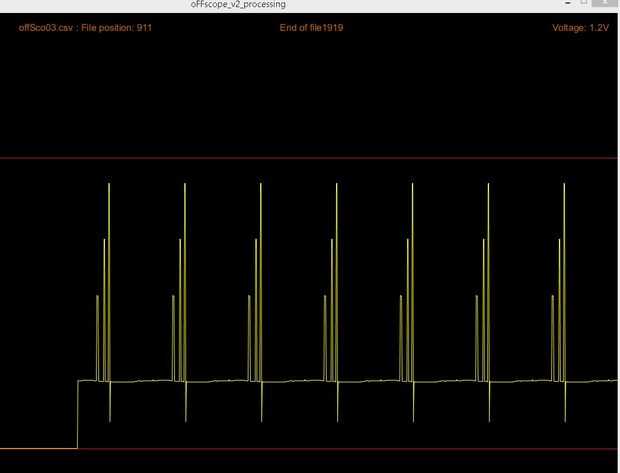

"Ejecutar" el programa y observe la forma de onda que han capturado con arduino.

Dentro de programa hay atajos de teclado. Sienta libre de explorarlos.
Se utilizan para pausar, retroceder y adelante dentro de archivo, zoom, alejar y así sucesivamente...

Este gran proceso código está tomado de instructables otros. Tengo sólo
cambiado la parte para cargar el archivo CSV como tabla y ver datos.
Por favor lea este instructables de código original.

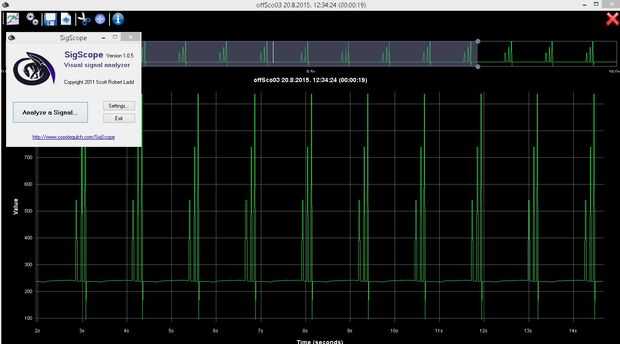

También puede utilizar esta gran herramienta "Sigscope" para CSV para revisar los datos. Voy a utilizar este programa en ejemplos.
