Osciloscopio de Arduino barato simple

Hola a todos!

Se me ocurrió con este interesante proyecto, ya estoy empezando a aprender a procesar, así que pensé que sería genial compartir con ustedes. Espero que lo disfrutes!

OK, solo para aclarar las cosas, esto no es un osciloscopio profesional, buena calidad. Sólo ha significado ser sencilla, interesante para construir y barata... muy barata. Así, sin más preámbulos, la lista de materiales:

  • 1. Arduino (Uno, Nano, Mini, cualquier junta hará el trabajo)
  • 2. dos cables (cables de puente, pinzas de cocodrilo, lo que sea)
  • 3. dos potenciómetros (opcional)

Como puede ver, si tienes un Arduino, eres reaIy es un proyecto de un día realmente agradable y divertido, sólo te hace sentir bien cuando lo termine.

Debido a las limitaciones de la Junta, sin referencias externas el rango que obtienes es 0 - 5V. Tenga cuidado, conectando tensiones mayor puede () dañará su tablero e incluso su computadora!

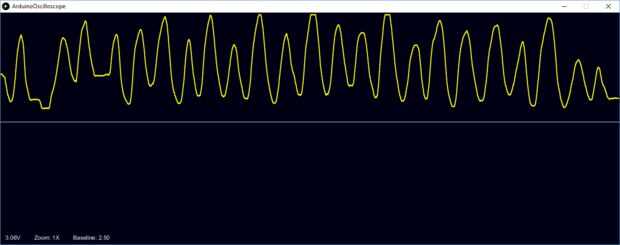

Su principio de funcionamiento es fácil. El Arduino lee la entrada del pin A0 analógica y luego la transmite al puerto Serial. Es donde el proceso comienza. Los valores de los gráficos y las salidas les. Las lecturas son en realidad bastante precisa y utilizable.

En realidad, yo nunca he propiedad o utiliza un osciloscopio, por lo que mi conocimiento no es tan bueno. Conocer los principios básicos de trabajo, es lo que implementé. Puede acercar y mover la ola verticalmente en relación a la línea de base, que es toda la funcionalidad añadida.

Puede utilizar los dos potenciómetros para zoom y posición, pero también puede usar los atajos de teclado

  • + y - para el zoom
  • Arriba y abajo tecla de posición

Pasemos a los esquemas y el código real.
