Paso 4: Instalar el Monitor
Este paso fue un poco frustrante de pero primero algunos antecedentes. El monitor fue tirado desde un portátil antiguo. Mi molestia en derecho tenía una laptop HP de 17" con una placa madre mala, que él me dio gratis. He desmontado el portátil y encontró que el LCD se monta en la tapa superior, la parte con el logo de HP. Decidí que sería más fácil montar esta tapa el maletín en lugar de montar la pantalla directamente a la cartera. Esto me permitiría tolerancias más flojas.

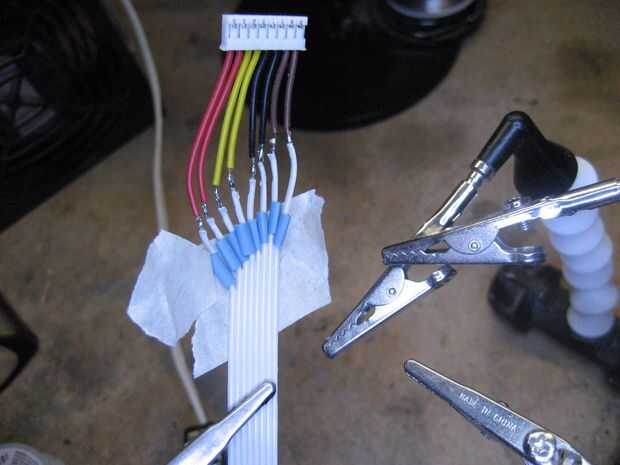

Canibalizar a un monitor de un ordenador portátil requiere el uso de una tarjeta controladora de vídeo "estándar". Encontrar el fabricante y el número de modelo del LCD entonces busque en eBay. Encontre uno de un vendedor llamado e-qstore. Tienen excelente servicio al cliente. El kit contiene un entrada de HDMI, amplificador de audio y todas las juntas y cables necesarios para plug and play. El kit que compré tenía un cable de señal que era demasiado corto. Contacto con e-qustore y compró uno más largo. Todas las transacciones fueron suavemente. Otro cable que fue muy corto fue el cable de la tarjeta de botón. Extendió esto a través de un cable de cinta.

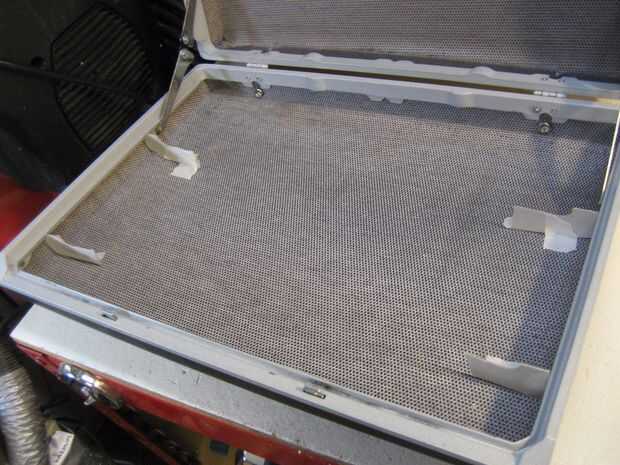

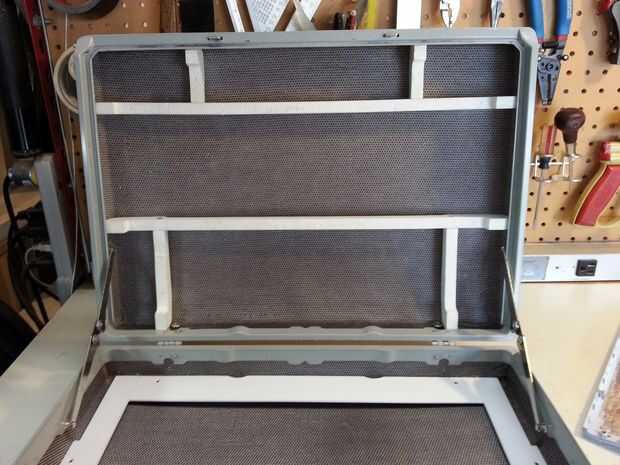

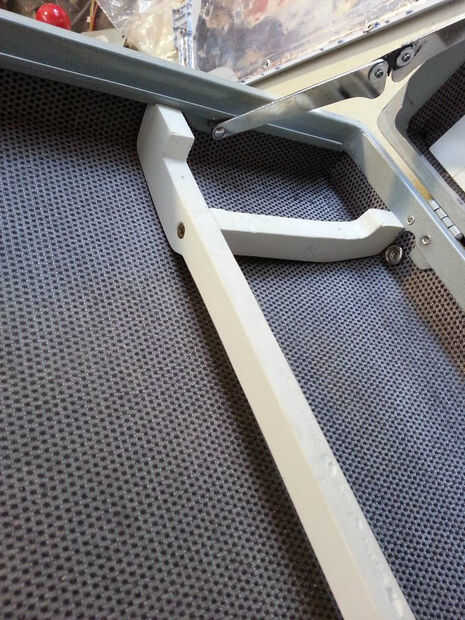

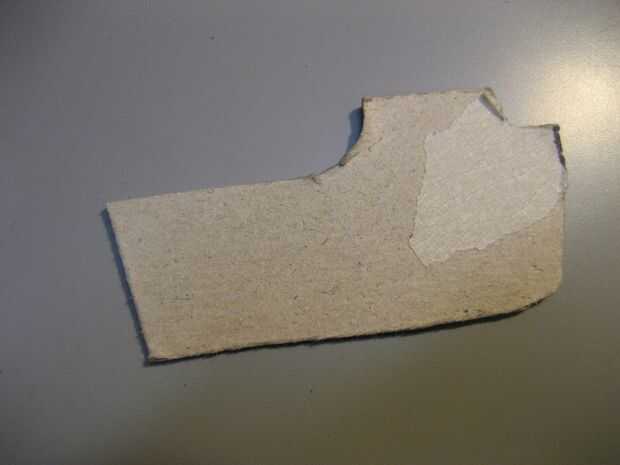

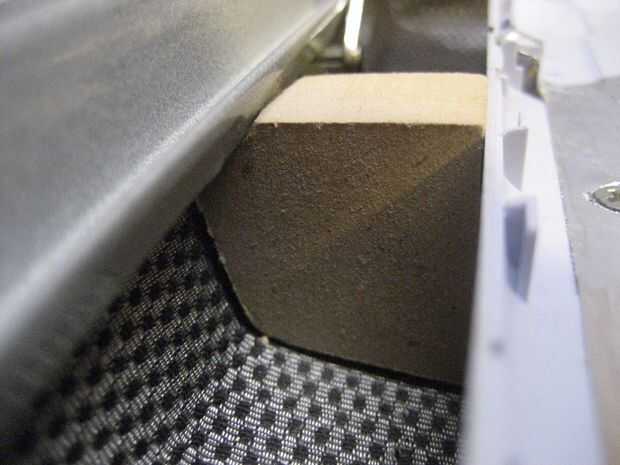

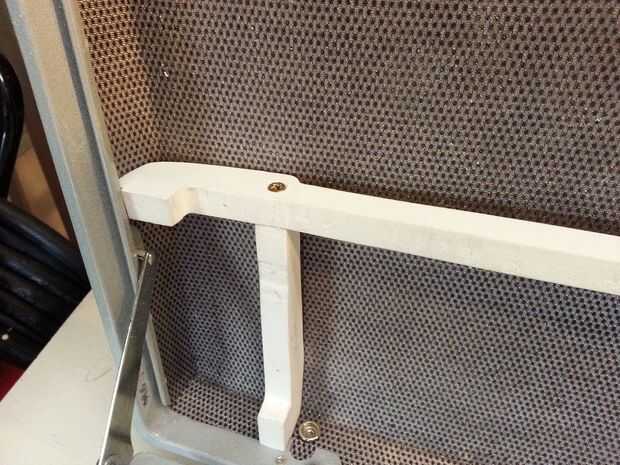

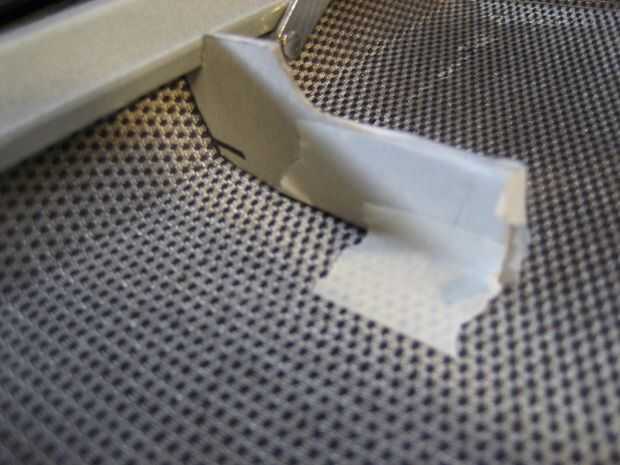

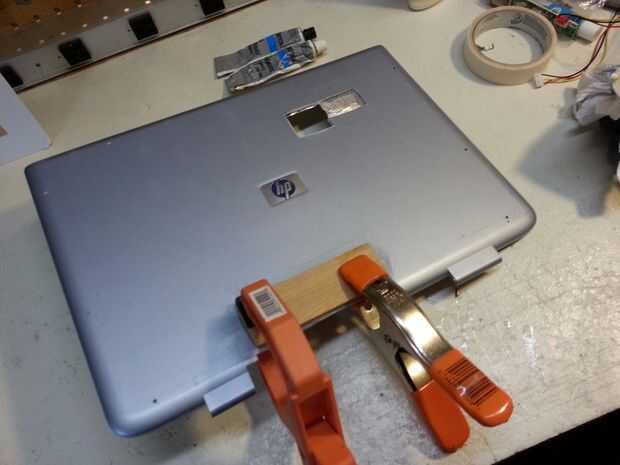

En primer lugar, fabricó los soportes de monitor. Hay seis llaves en total, dos horizontales y cuatro verticales. Las llaves están hechas de espuma de 1/2" PVC (Sintra). He colocado la tapa LCD y creó unas plantillas de cartón. Me transfirieron las plantillas para el PVC espumado y había cortado con una sierra de calar. Entonces después de muchos accesorios y lijado, os adjunto las dos piezas verticales a la pieza horizontal de epoxi y tornillos. (Nota, las fotos se muestra tirantes MDF en lugar de PVC espumado blanco. El MDF fue un gran error).

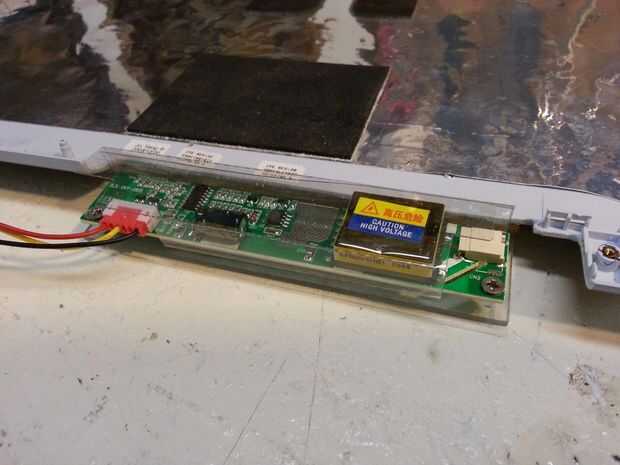

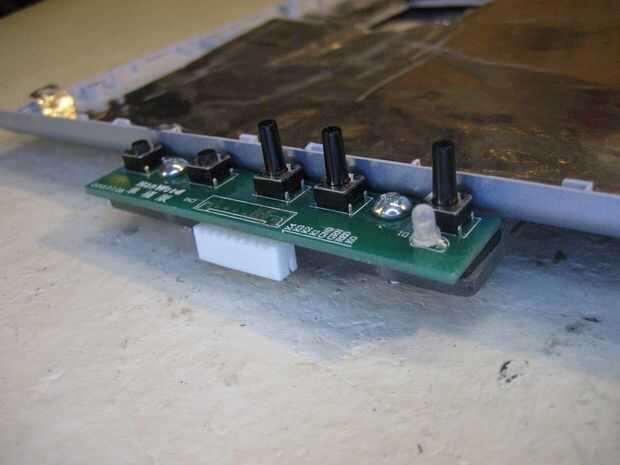

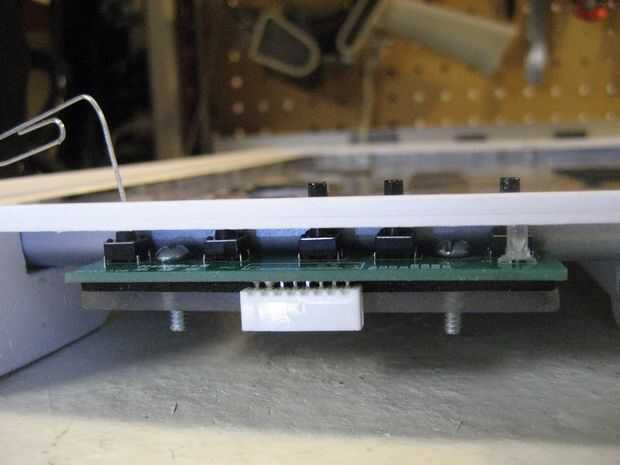

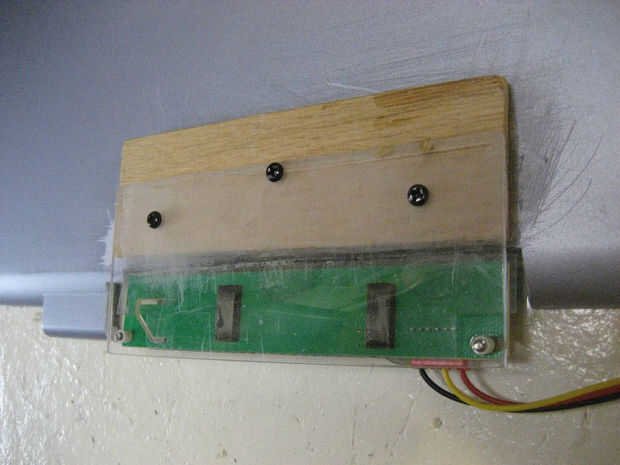

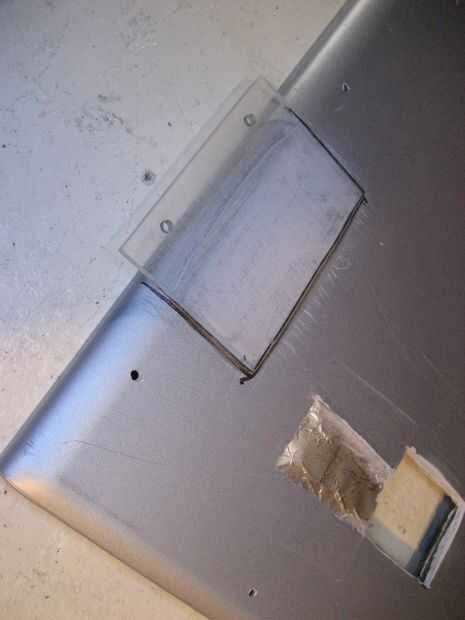

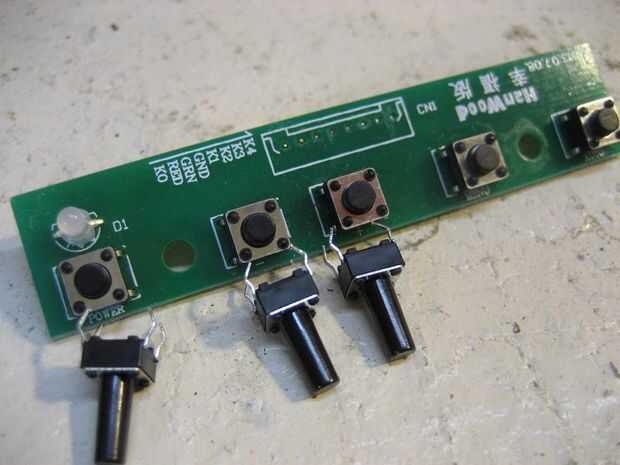

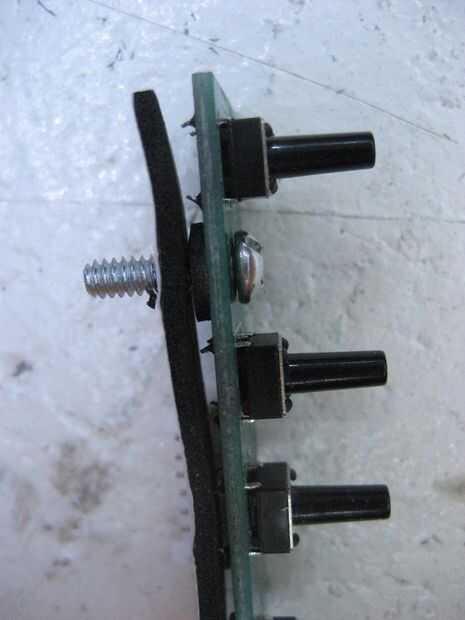

A continuación, que necesitaba montar los dos tableros de circuito. Uno era el tablero de conductor de luz de fondo, el otro es el botón. El tablero del botón controla la configuración del monitor y el volumen. El power, volumen arriba y abajo los botones fueron sustituidos con botones que tenían tallos más largos. También he hojeado el conector de la cabecera hacia el lado opuesto de la placa de botón. Las monturas de tablero eran fabricadas de madera y hoja de plástico. Se ajustaron a la parte posterior de la tapa de la pantalla LCD.

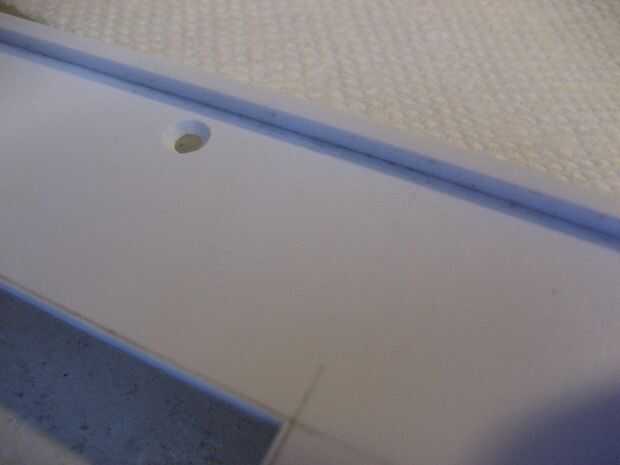

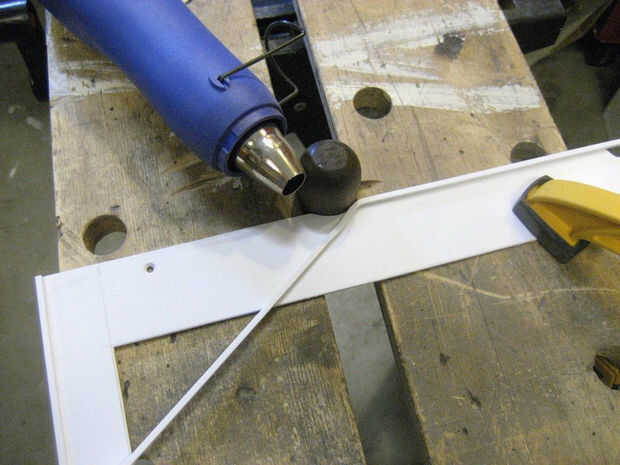

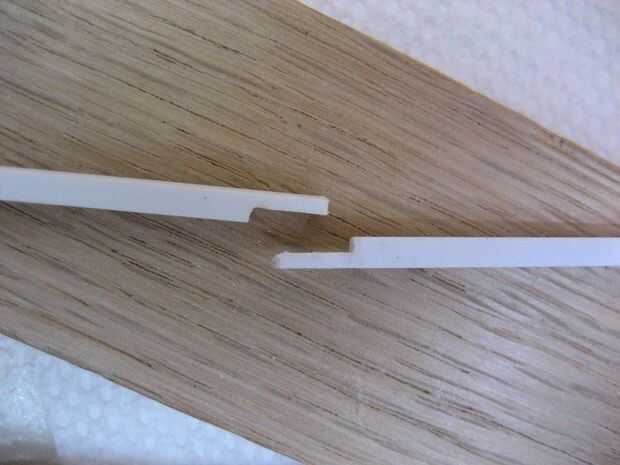

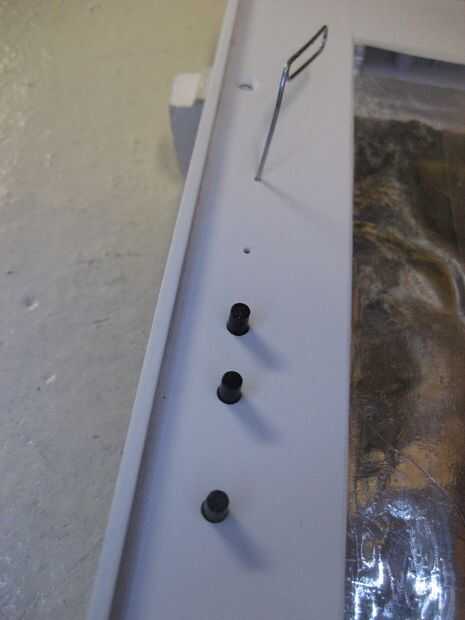

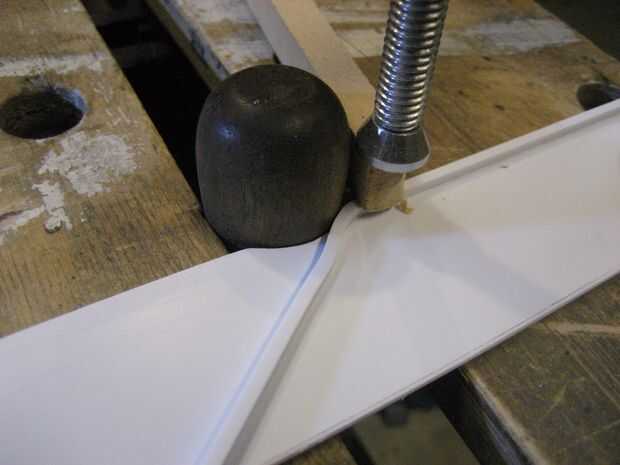

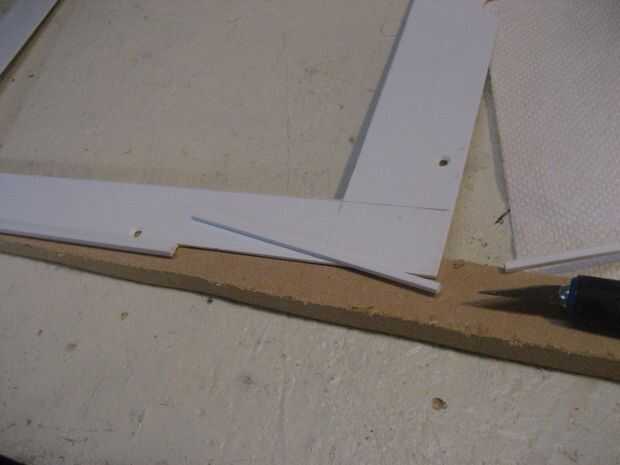

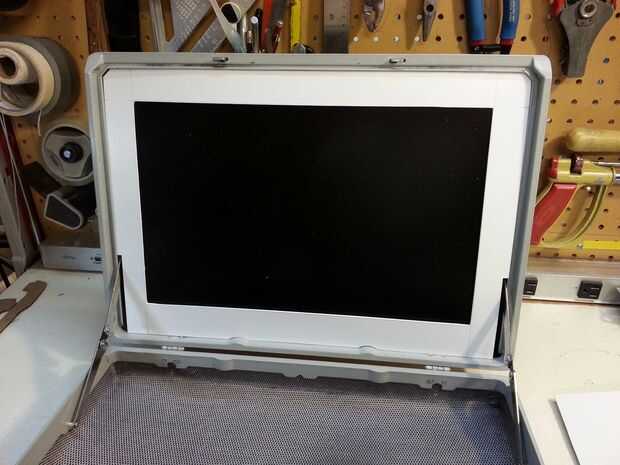

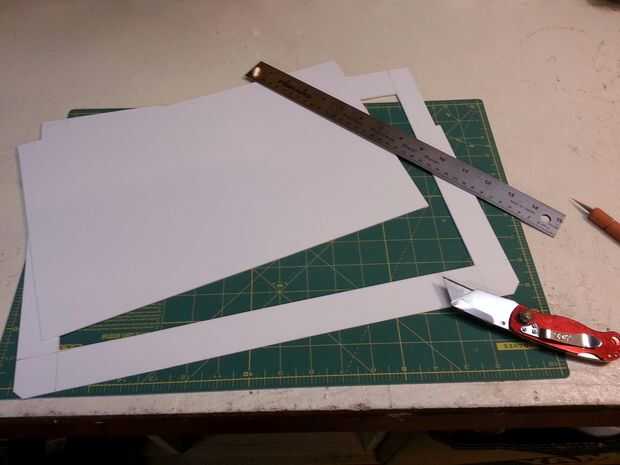

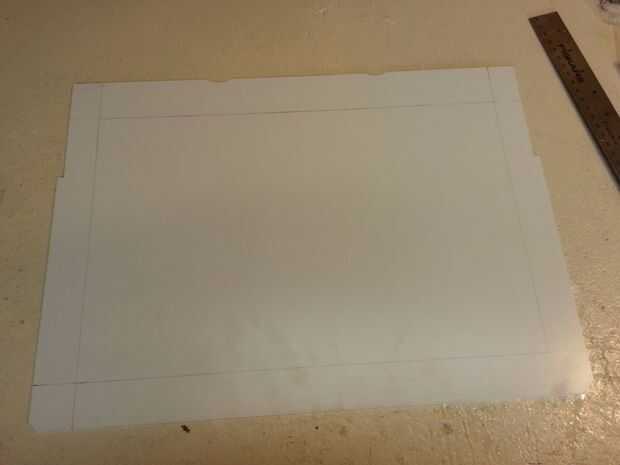

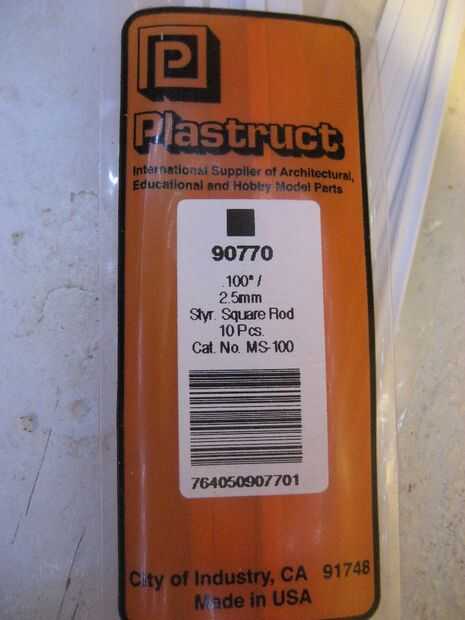

Por último, la placa de cara de monitor. Esto fue hecho de hoja poliestireno de 1/16" y 1/8" barras cuadradas. Una plantilla grande era de cartón y transferida para el poliestireno de la hoja. 1/8" cuadrado barras fueron utilizadas para el ribete y une con pegamento del modelo común. El ribete se formó alrededor de los semicírculos con una pistola de calor. Cuidadosamente medida y perforar los agujeros para la placa de botón en el lado izquierdo. La placa se fija a los soportes de PVC espumados con tornillos.
