Paso 1: Análisis de pruebas

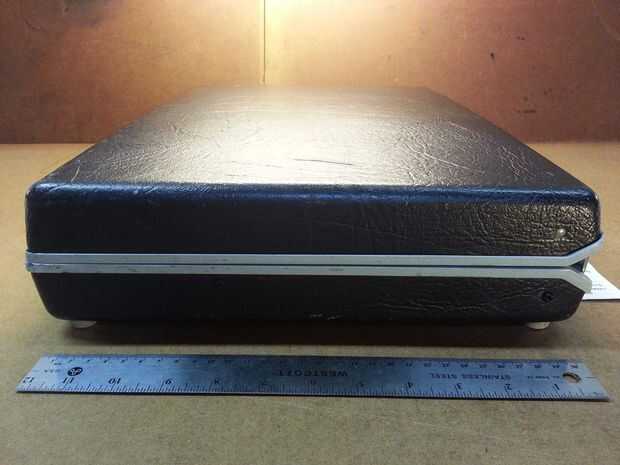

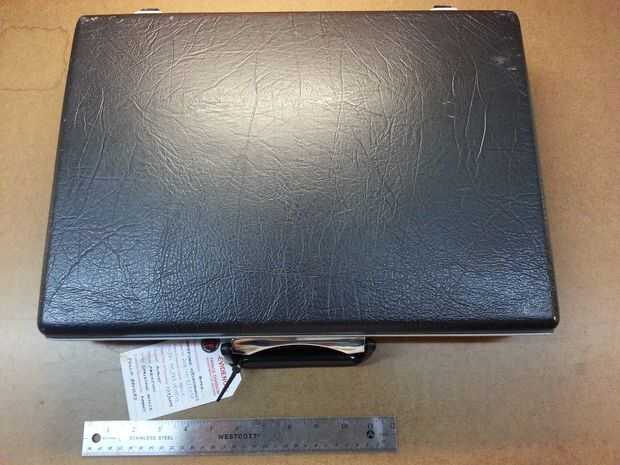

Dimensiones: 18 x 13 pulgadas x 3,75 pulgadas
Peso: 12 lbs

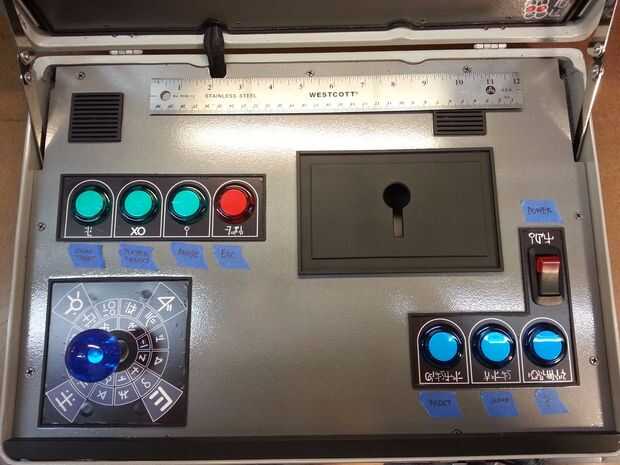

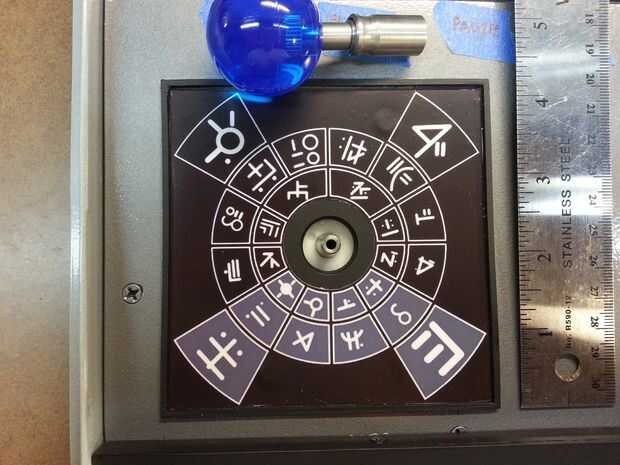

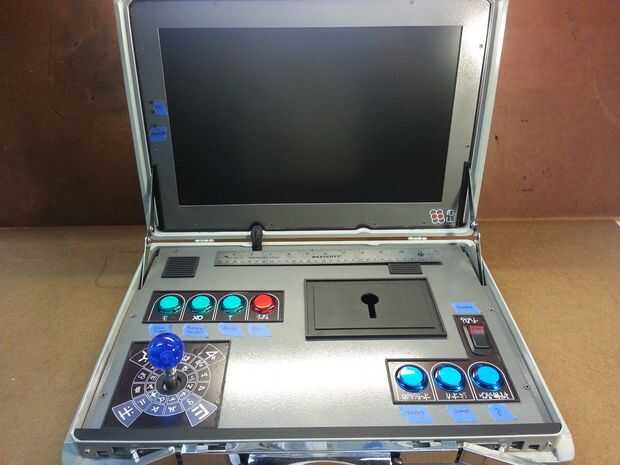

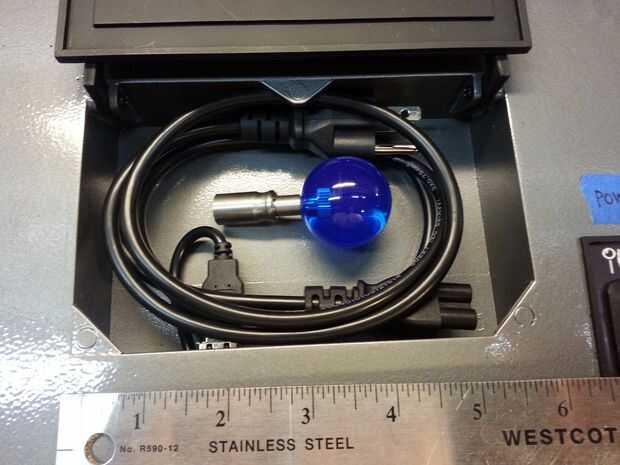

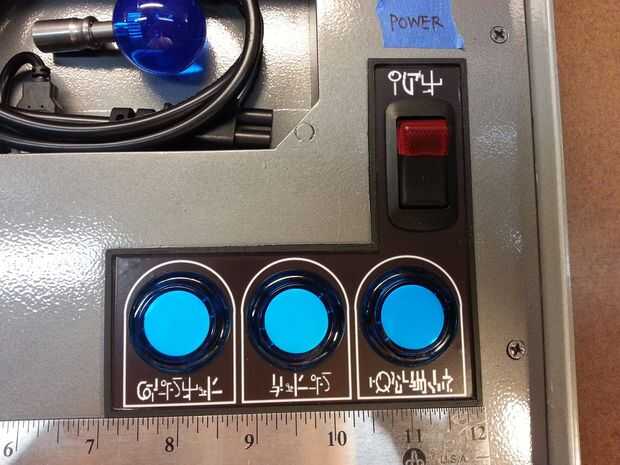

Descripción general: El maletín contiene a un monitor que se encuentra en la mitad superior. La parte inferior la mitad tiene un compartimiento de almacenamiento que tiene un cable de alimentación y un joystick desmontable. La parte inferior la mitad también tiene el mecanismo de la palanca de mando y ocho interruptores de botón. Hay 3 azules, 3 verdes y 1 rojo botones. Hay un interruptor de tipo balancín iluminado en el borde derecho.

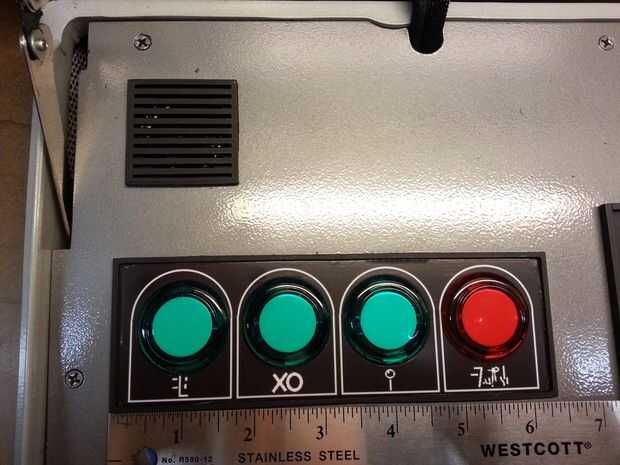

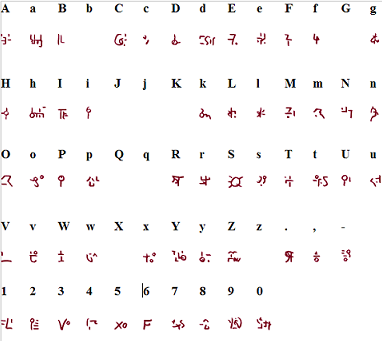

Los botones están marcados con símbolos de observadores que fueron descifrados usando a agente Astrid Farnsworth traducir software.
Aproximadamente traducido y extrapolados a partir de uso del dispositivo, de izquierda a derecha las etiquetas son los siguientes: "Crédito", "Jugador", "Pausa", "Escape", "Shoot", "Jump", "desconocido". Fines de "testing", los botones fueron etiquetados en inglés con cinta de enmascarar azul.

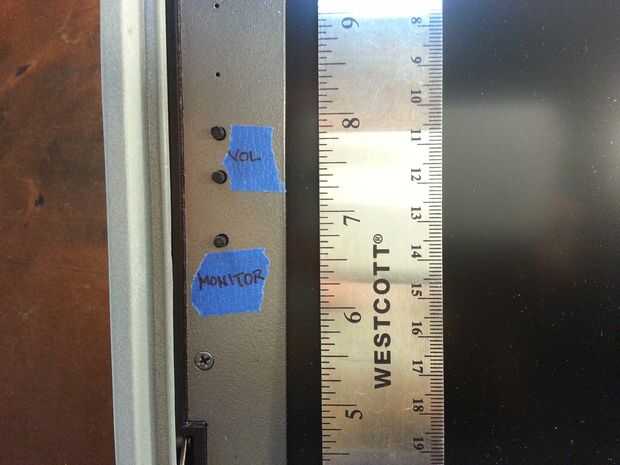

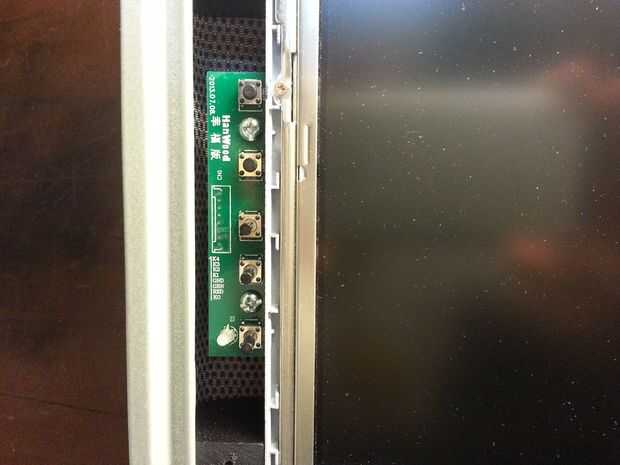

El monitor dispone de tres botones negro pequeñas no marcados en el lado izquierdo, superficie vertical. Determinado de uso, el botón de la parte inferior está el botón de encendido del monitor. Los parte superior dos botones ajustan el volumen.
Construcción: La unidad fue desensamblada y examinada en detalle más fino. El desmontaje era más bien hacia adelante. Máquina cabeza Phillip tornillos donde en la mayoría de la construcción. La superficie de control horizontal se hizo de 1/8 de pulgada hoja acrilonitrilo-butadieno-estireno (ABS). Fue asegurada a la la parte inferior de la cartera a través de varias tiras de ángulo de aluminio y tornillos de máquina. La parte inferior también encuentra un "ladrillo" estilo de alimentación situado en la esquina superior derecha.

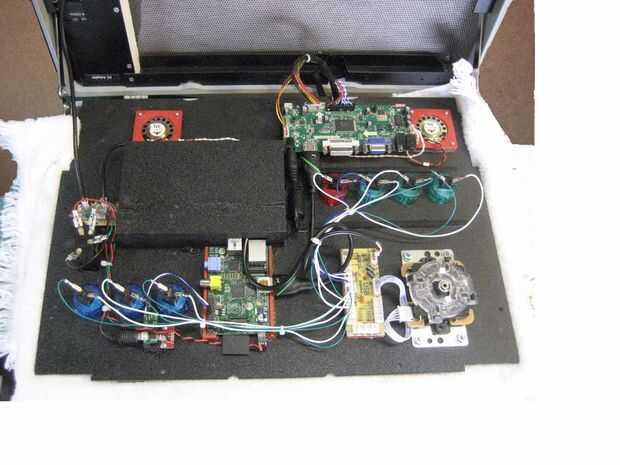

La parte trasera de la superficie de control horizontal contiene todos los circuitos electrónicos. Las placas son montadas con separadores de plástico. Los soportes fueron fabricados por impresión 3D FDM.

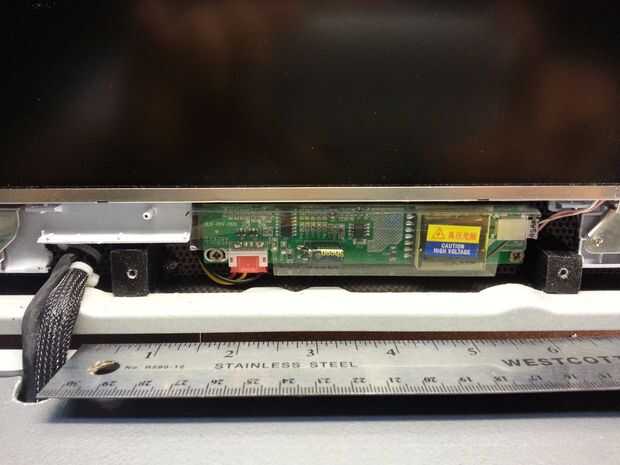

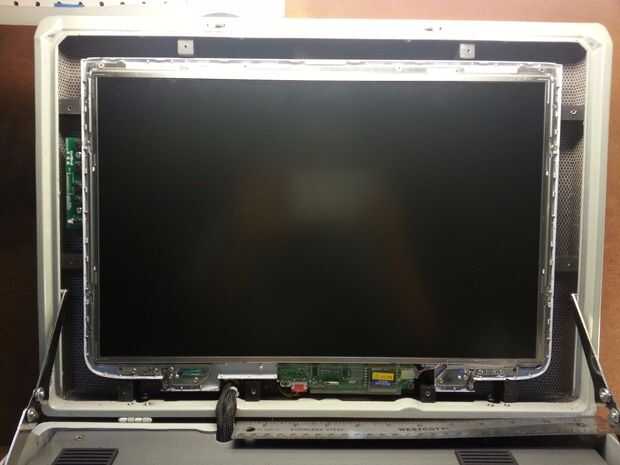

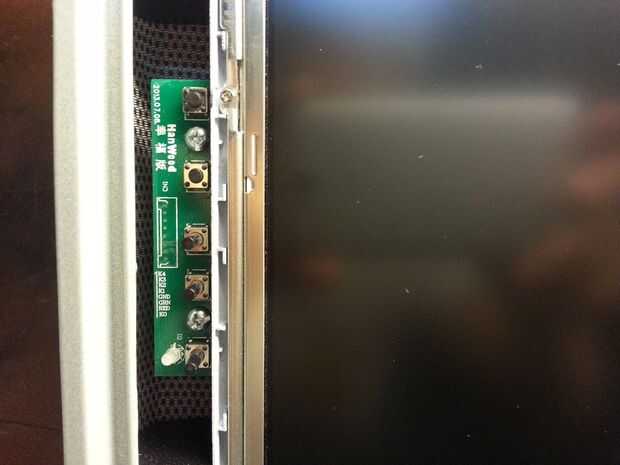

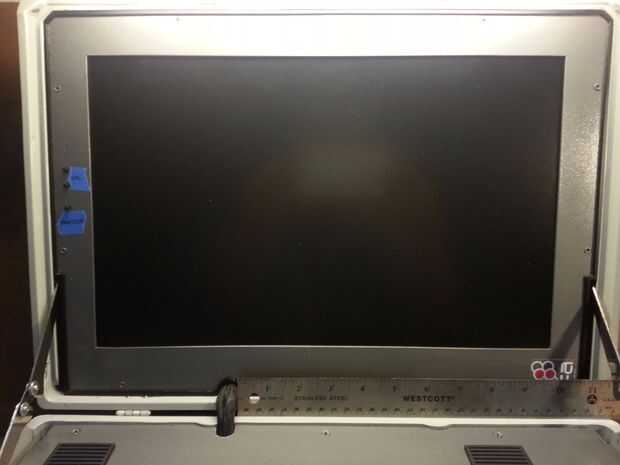

La mitad superior de la cartera tiene al monitor. El bisel de la pantalla es poliestireno de hoja de 1/16". La pantalla de cristal líquido de 17 pulgadas (LCD) fue rescatada de un ordenador portátil de HP. Carcasa externa de la computadora fue utilizada para montar la pantalla a la mitad superior de la cartera. Infraestructura adicional de montaje consta de 1/2" de espuma PVC para enganchar en el borde de la cartera. Dos pequeñas placas de circuito fueron fijados a la carcasa del portátil. Un tablero, situado a la izquierda, controla las funciones del LCD. La Junta, ubicada en la parte inferior, unidades de la pantalla LCD luz de fondo.
Partes:
Modelo de frambuesa Pi B
Circuito Mausberry

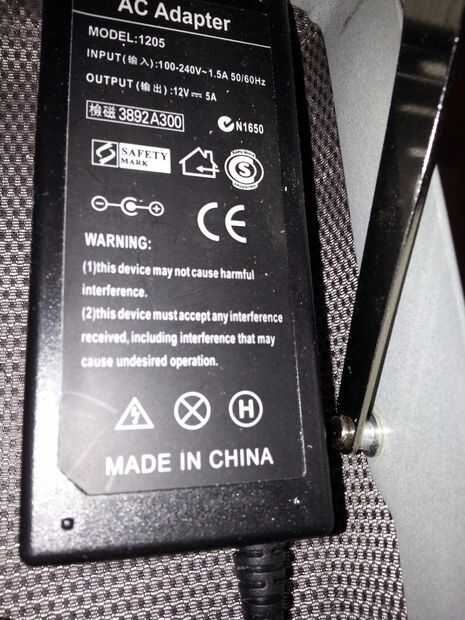

Potencia nominal del adaptador, modelo 1205, 120-240, 1.5A, 50/60 Hz, salida 12Vdc, 5A eBay
2 - 40mm diámetro altavoces
e-qstore LCD Driver Board kit en eBay
Convertidor de Adafruit UBEC CC/CC reductor (Buck) - 5V @ 3A salida
7 - Adafruit botones de Arcade de 30 mm
Sanwa Joystick
Enfoque ataque el eslabón, eje de palanca de mando de liberación rápida
Tienda de estilo de eje de balancín interruptor iluminado de auto parts
Cero demora USB Arcade codificador tablero eBay
Conclusión: El dispositivo es un emulador de juegos arcade clásicos simples. Expertos en el campo llaman a esto un emulador múltiple de máquinas Arcade (MAME). Es un equipo simple que ejecuta juegos de video encontradas salones recreativos ubicados en centros comerciales durante la década de 1970.
Se desconoce por qué el observador este dispositivo construido a mano. El dispositivo parece tener poco uso que no sea de simple diversión. Como su amor por la víctima, se especula que las emociones humanas del sospechoso fueron obteniendo lo mejor de él.
A continuación, se intentará hacer el perfecto batido de fresa.
El análisis realizado por: El Dr. Walter Bishop
