Paso 5: Fabricar el Panel de Control
Aquí está la parte carnosa, el panel de control que tiene el joystick, botones y compartimiento.

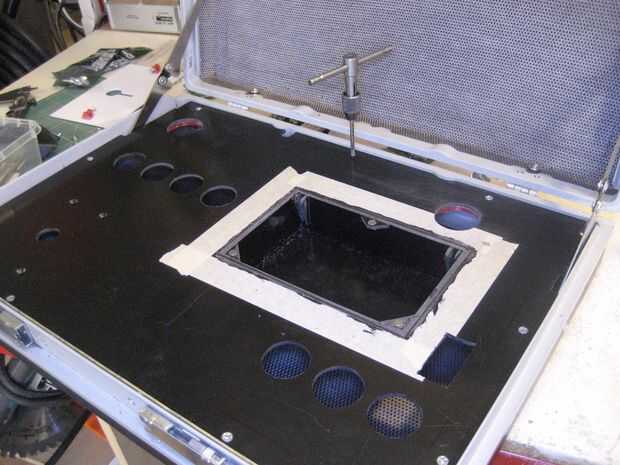

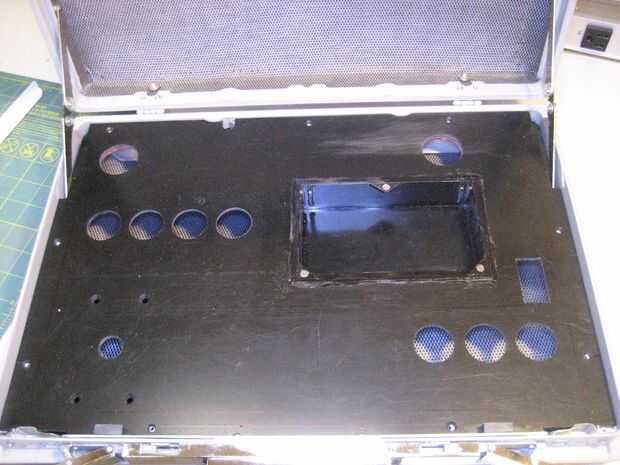

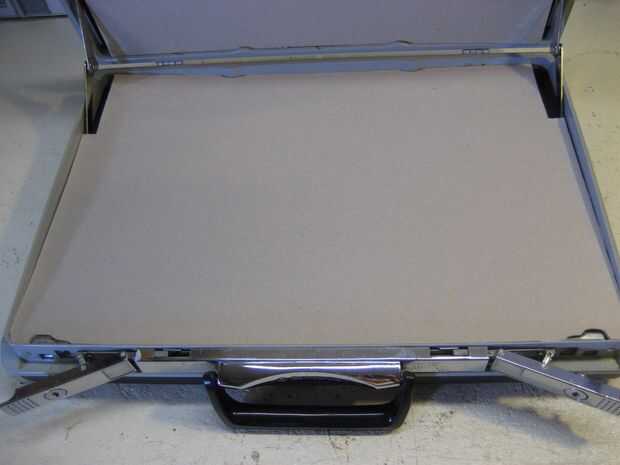

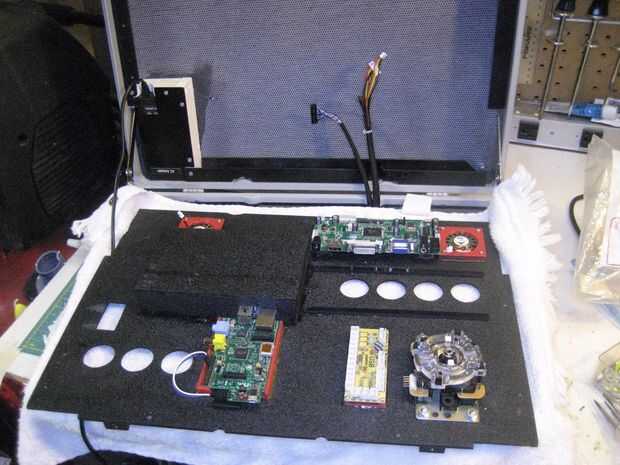

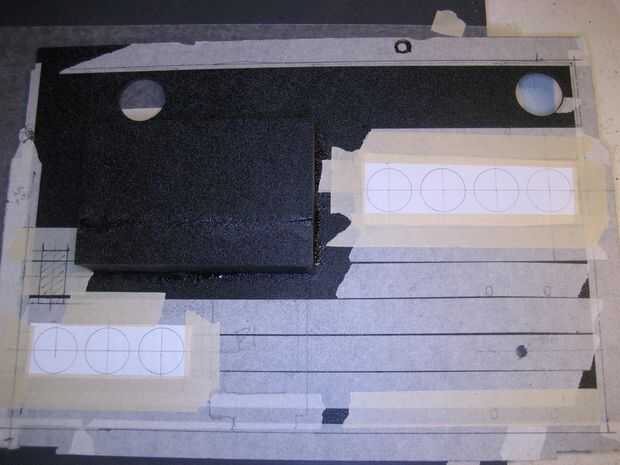

En primer lugar, he creado una plantilla grande para la parte inferior de la mitad de la cartera. Transferido y me corte la plantilla de una hoja de 1/8" ABS. A continuación coloqué todos los componentes para encontrar la mejor posición para todo. El espacio restante había dictado el tamaño del compartimento.
Diseñé la caja de compartimiento de almacenaje para sostener el joy stick y cable de alimentación. Con esas dimensiones, había fabricado una caja echada a un lado cinco. La altura de la caja se determinó tanto el diámetro de la bola del palillo de alegría y la profundidad de la parte inferior del maletín. La parte inferior del maletín tiene algunos flex o dar así que quería permitir esto en el diseño.

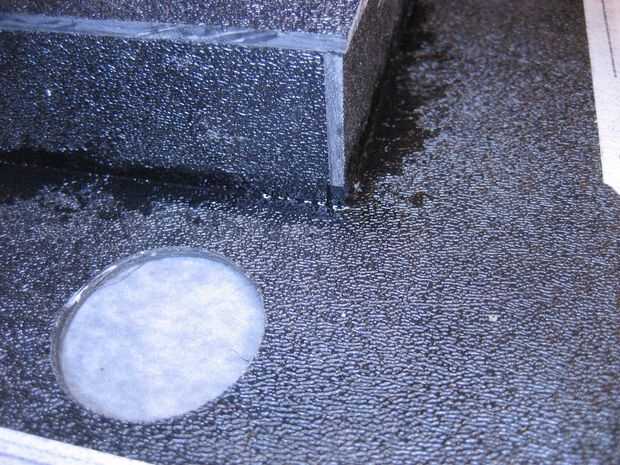

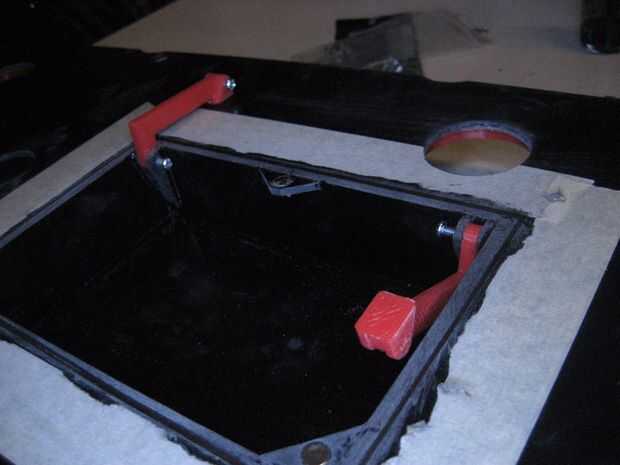

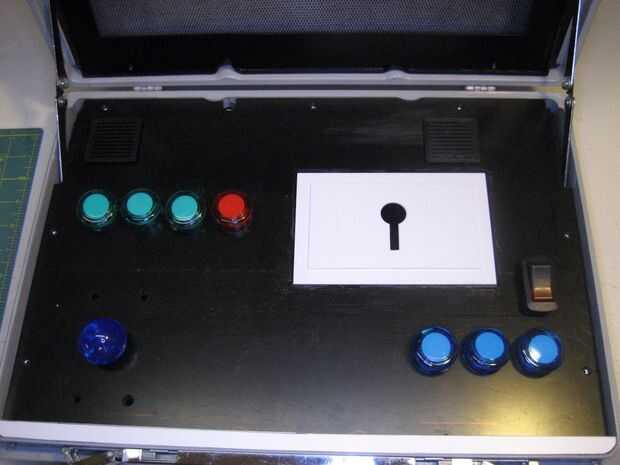

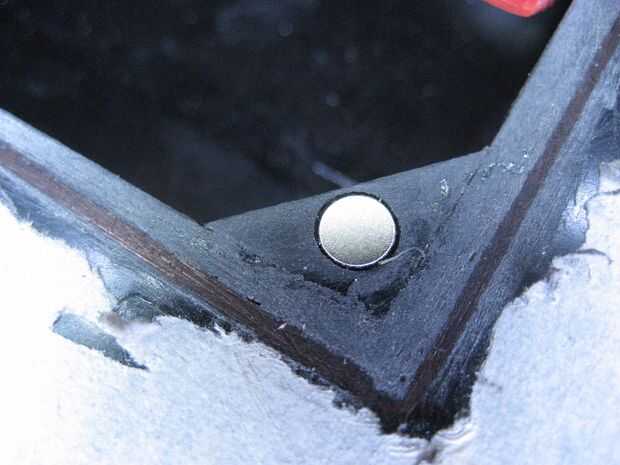

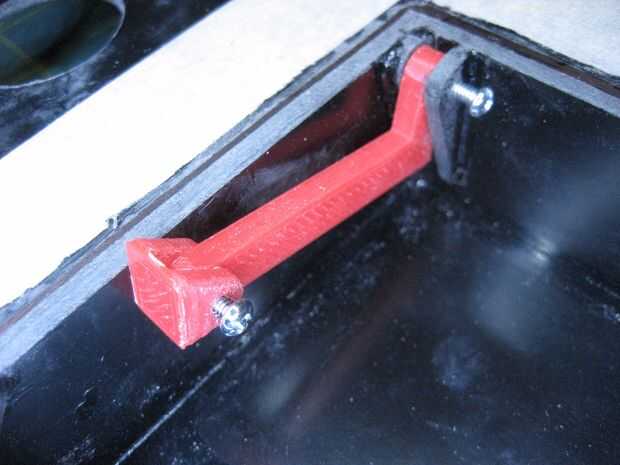

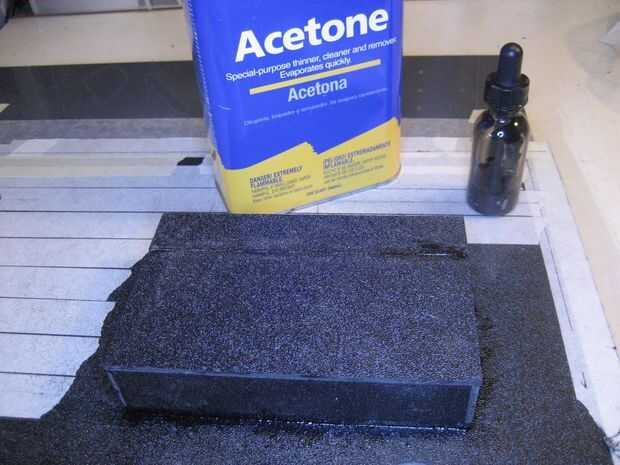

La caja fue construida con solvente ABS que es sólo acetona. Acetona se utiliza para conectar la caja al panel de control. Agregué en los imanes de la esquina para mantener la tapa cerrada. La tapa fue hecha por el mismo poliestireno de hoja utilizado en la placa de cara del monitor. Metal triangular pieza estaban pegados en el interior de la tapa que coincidió con la ubicación de los imanes. Una segunda capa de poliestireno y 1/8" canto fue agregado en la parte superior para dar la rigidez de la tapa. Un agujero del dedo fue perforado y en forma de un joy stick. Por último, he diseñado una bisagra en el 123D de Autodesk y 3D impreso en ABS y había pegado en lugar.

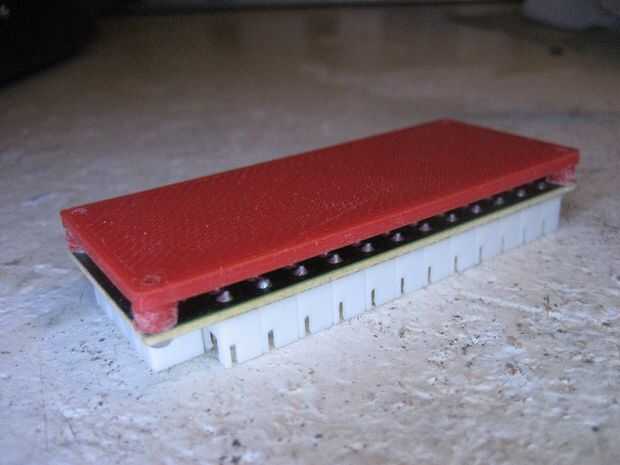

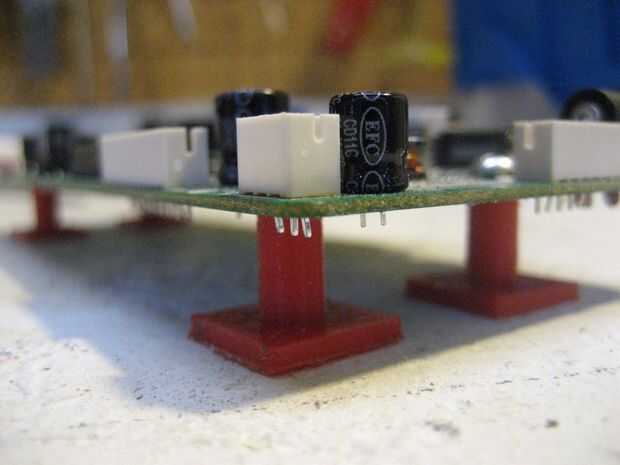

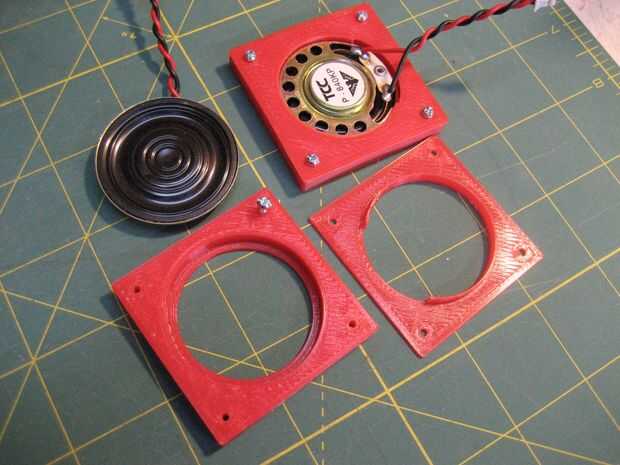

También diseñé y 3D impreso: cubiertas del altavoz, altavoz montaje base, botón bordes y bases para todas las tarjetas de circuito de montaje. Joy stick y botón agujeros fueron perforados y todas las bases de montaje 3D estaban pegadas a la tarjeta de control.

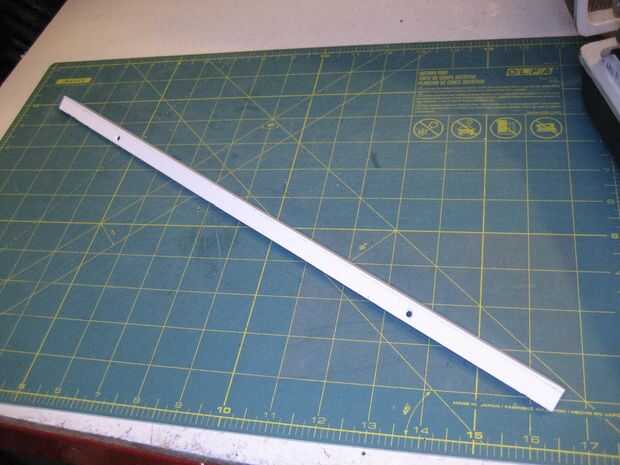

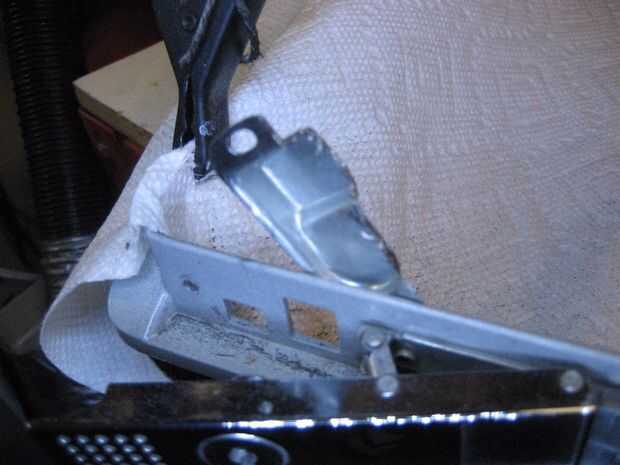

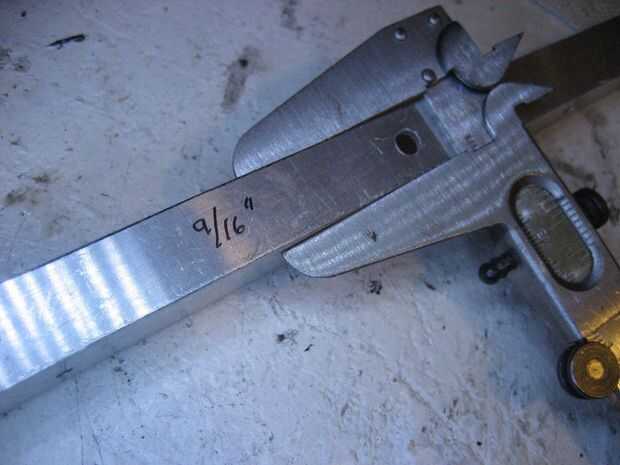

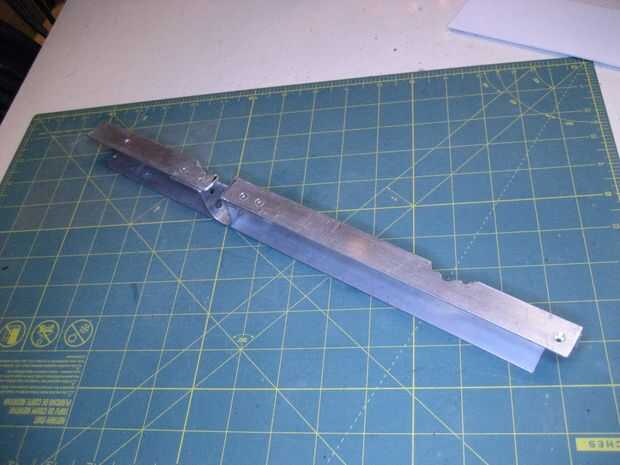

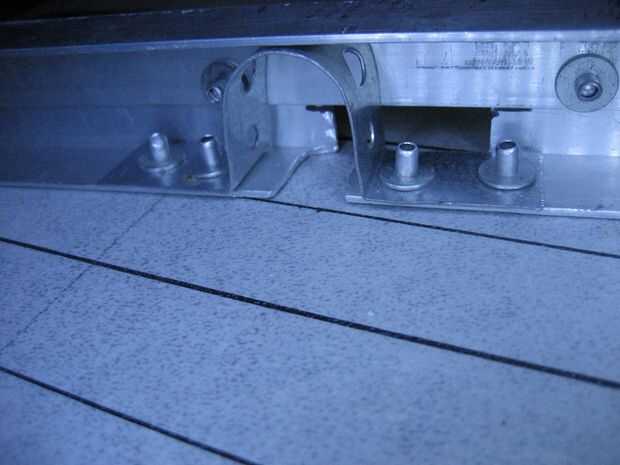

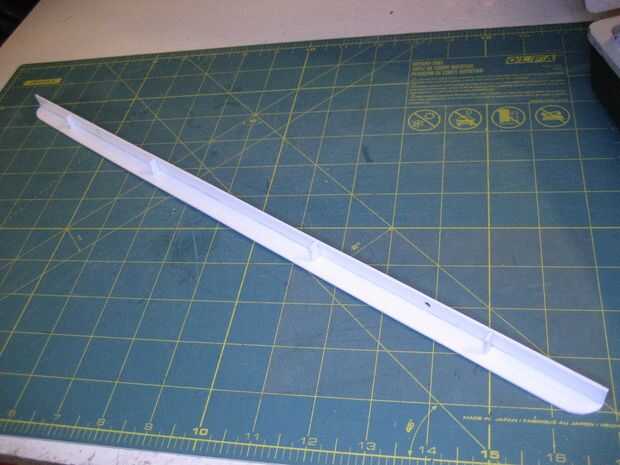

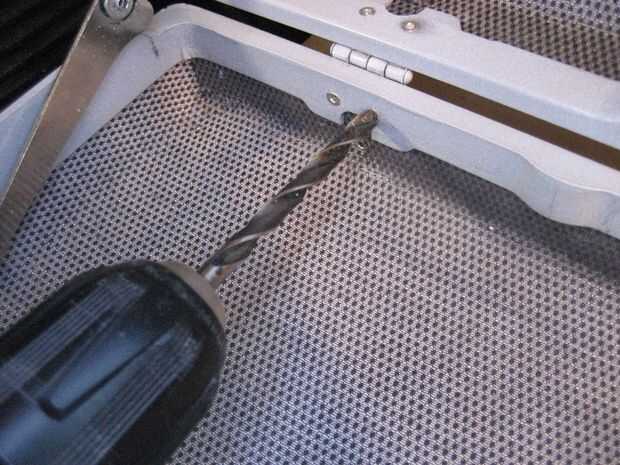

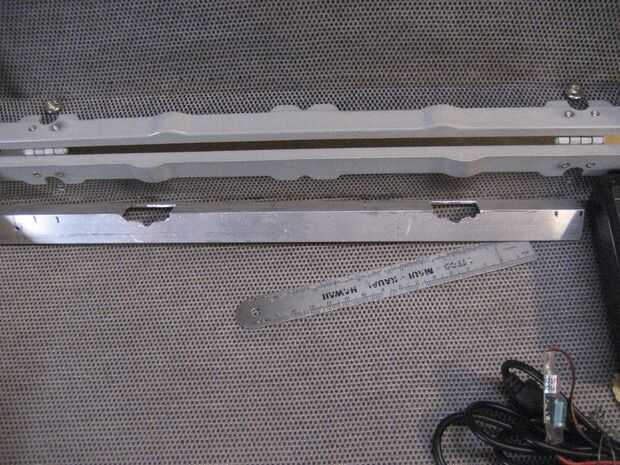

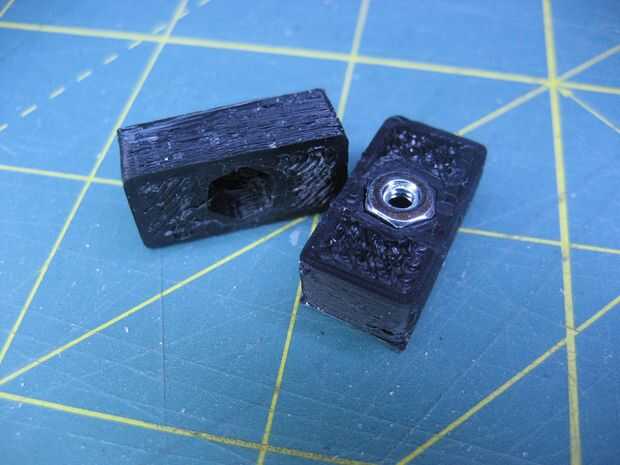

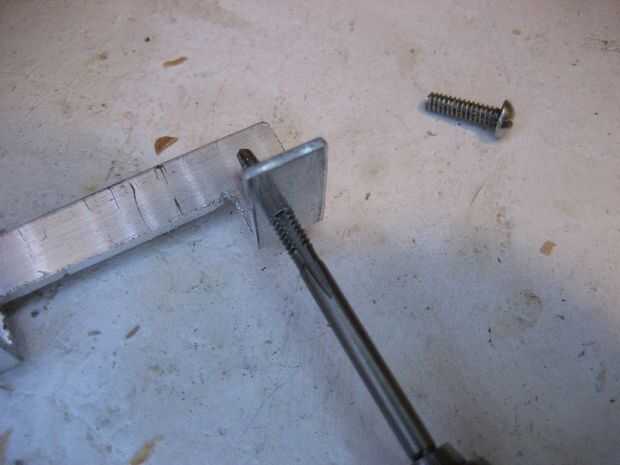

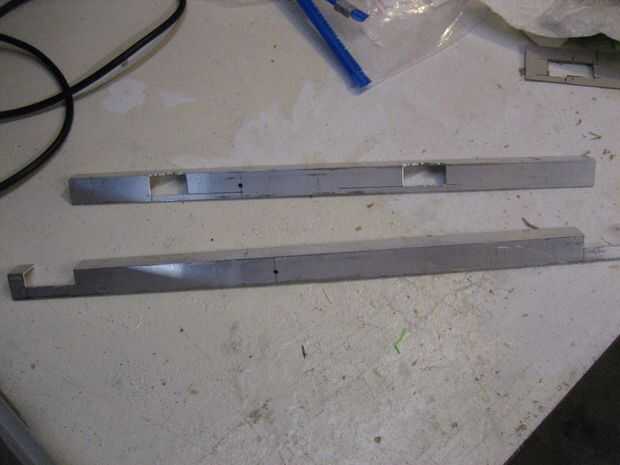

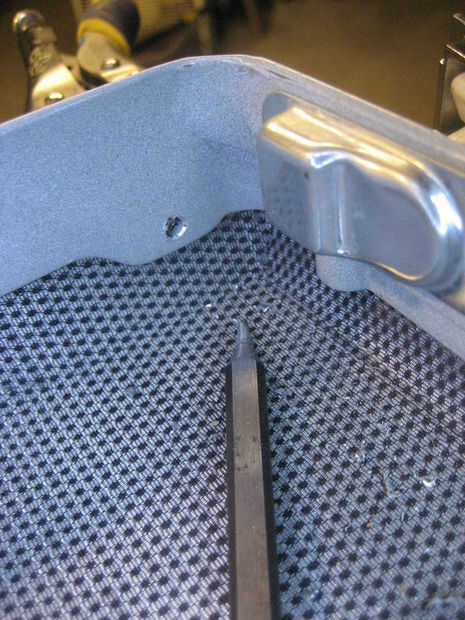

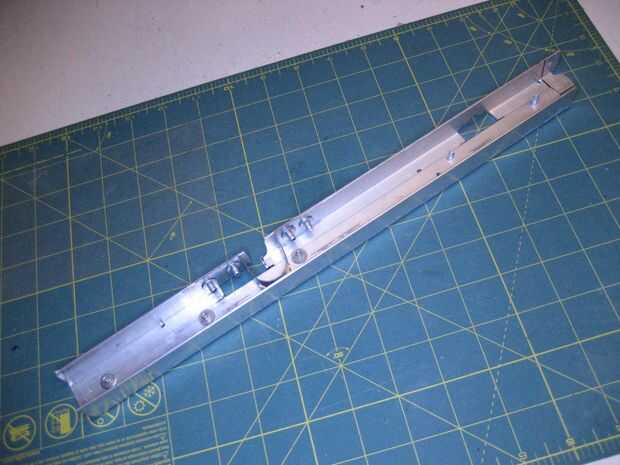

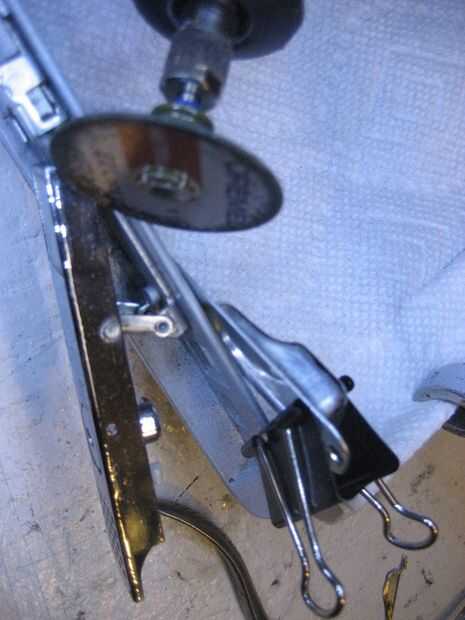

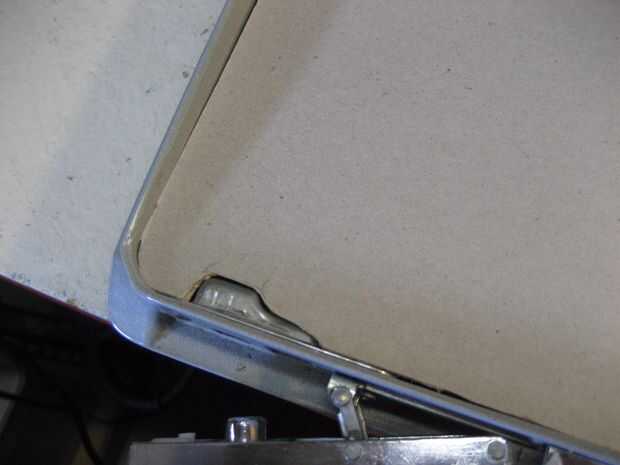

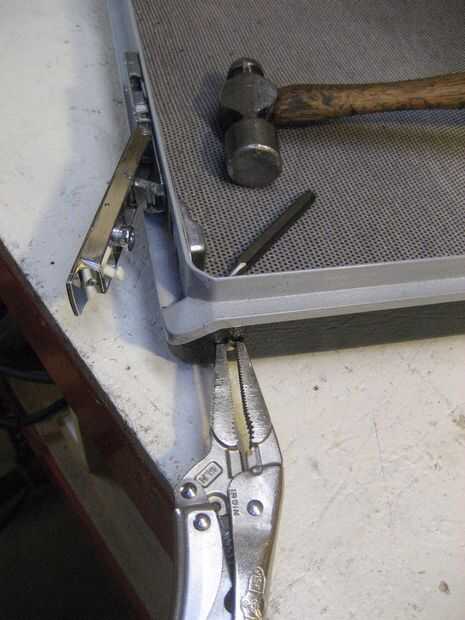

Utilizar ángulo de aluminio de 9/16" alrededor del perímetro de la parte inferior del maletín para sujetar el panel de control. Tornillos Unidos todo juntos. El ángulo de aluminio posterior tuvo que ser doblado en la parte posterior para compensar el estrés adicional causado por el mazo de cables del monitor. El área de cierre alrededor de las esquinas delanteras del maletín tuvo que recortar con una herramienta Dremel para que el panel de control podría poner el plano. Porque esta zona de cierre se convirtió en expuestos había fabricado una tapa de L en forma de largo de ancho de la hoja de poliestireno. Esta cubierta fue unida al 3D impreso bloques con tuercas capturadas. Estos bloques estaban pegados a la tarjeta de control.

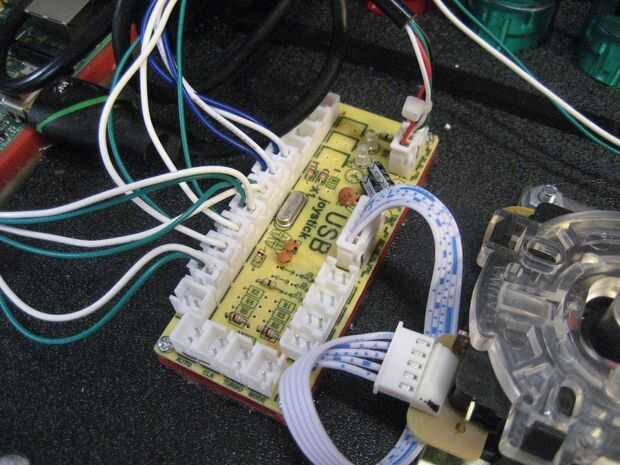

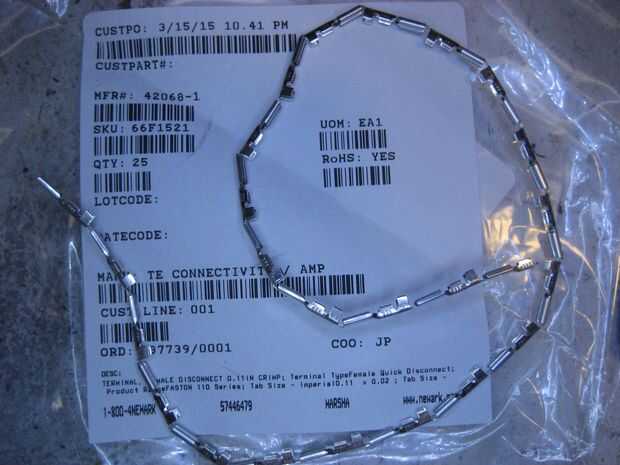

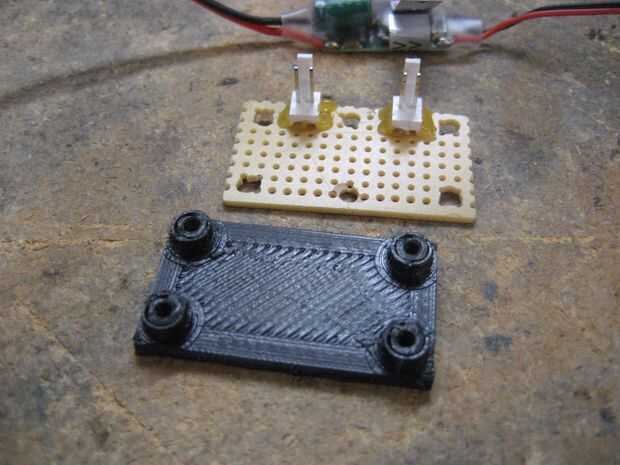

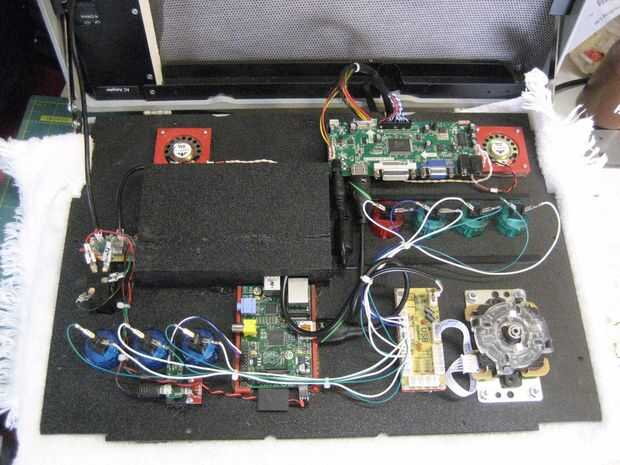

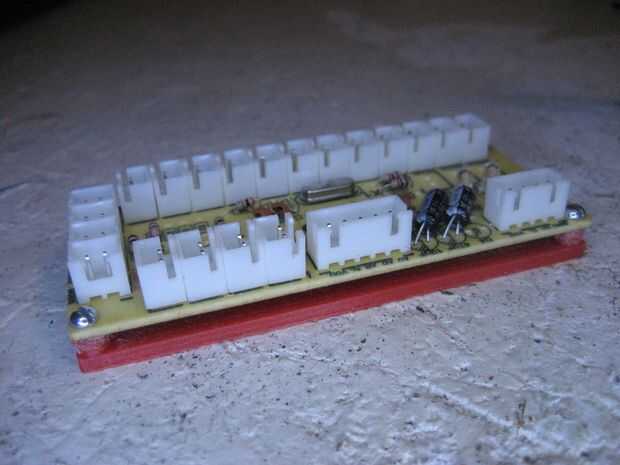

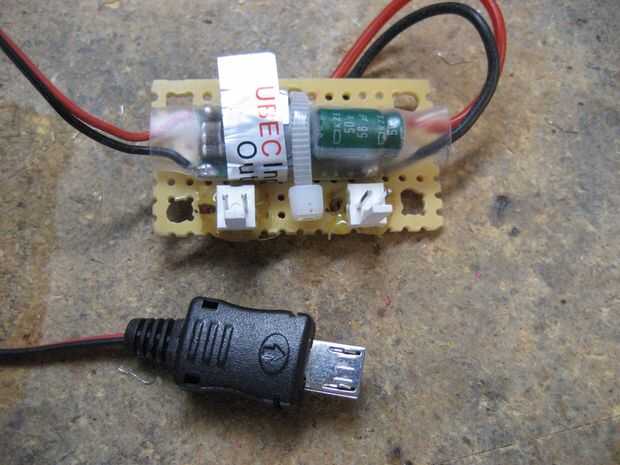

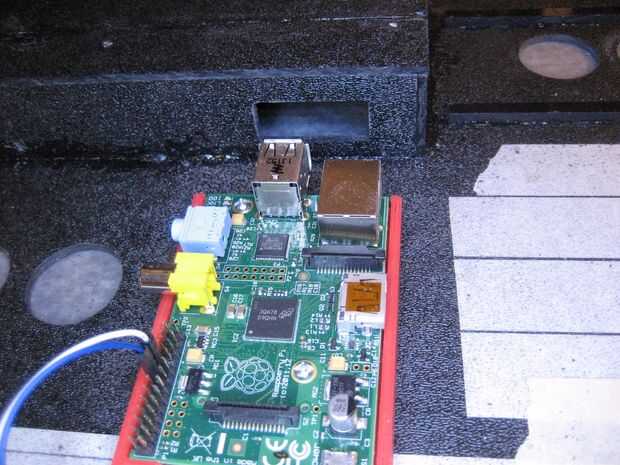

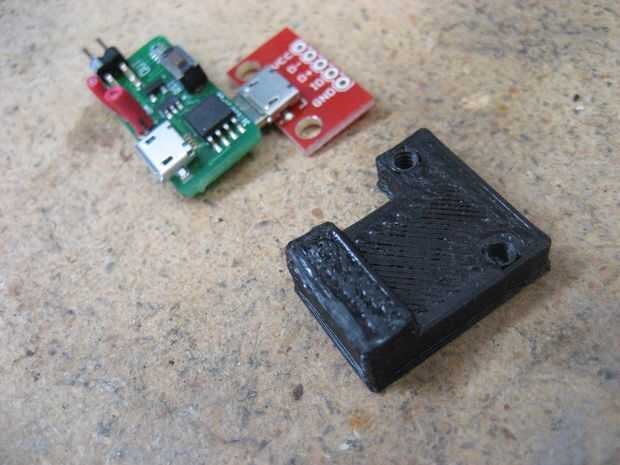

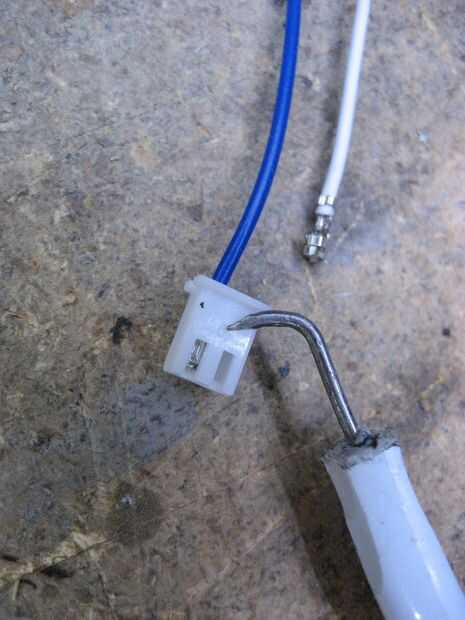

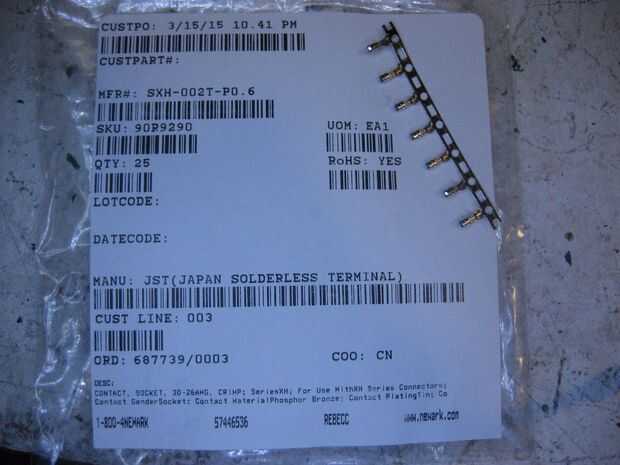

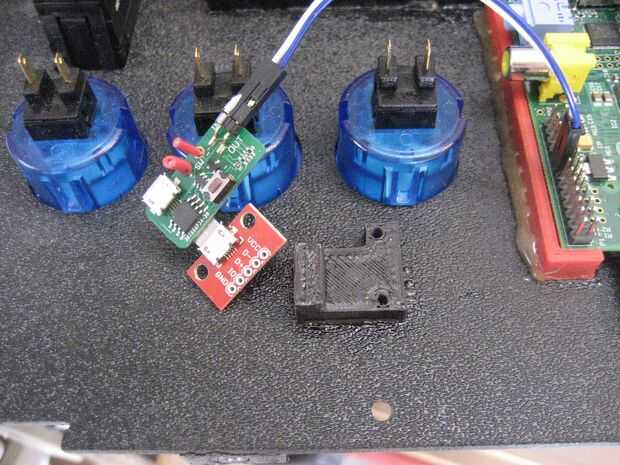

Toda la electrónica fueron cableada. Usé conectores de horquilla en los botones y conectores JST para el tablero de control arcade USB. Se dividió la salida de la fuente de energía para alimentar el tablero de conductor del LCD y el Adafruit 12V a 5V DC/DC de alimentación convertidor Junta. La placa de circuito de Mausberry fue conectada con el Pi de frambuesa con un Adafruit micro usb hembra breakout Junta y conector macho. El Raspberry Pi fue conectado a la a la Junta de controlador LCD via cable HDMI corto. Los oradores fueron conectados con el audio de la tarjeta de conductor del LCD. La Junta de control arcade USB estaba conectada al palillo de alegría, botones y Raspberry Pi. El interruptor fue conectado a la tarjeta de Mausberry y también fue impulsado por la salida del convertidor DC/DC de Adafruit (esto alimenta la luz LED roja en el interruptor). He fabricado un tablero perf para este circuito break-out y había pegada justo encima del interruptor de potencia. El tablero de conductor del LCD entonces fue conectado a los tres arneses de cableado que viene del monitor.
