Nunchuk inalámbrico controlado animatronic muñeca (13 / 16 paso)

Paso 13: Montar servos en la cabeza

pido disculpas por la falta de efectos visuales en este paso. Hubo mucho de prueba y error en este paso por lo que la documentación no está a la par. Estoy bastante seguro de que hay una mucho mejor y más fácil manera de montar los servos pero explicaré cómo lo hice.

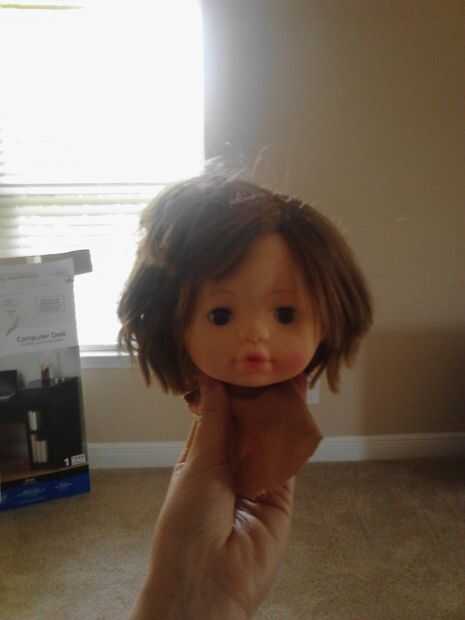

1. cortar la cabeza de las muñecas del cuerpo. Deje a tanto tejido como sea posible en los lados donde se conectan los brazos.

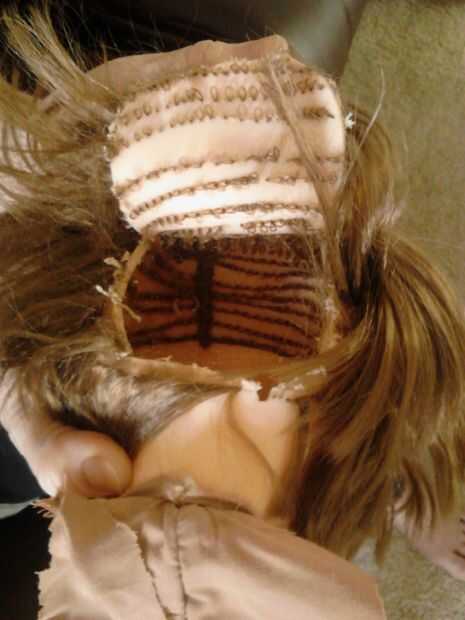

2. Utilice una sierra de corte el cuero cabelludo

3. aquí es donde se pone un poco impreciso. Deberás colocar el servo en la cabeza y bajan los cables a través del cuello. Los servos también deben montarse en el tubo. Había montado el servo con la barra del servo superior hacia la parte posterior de la cabeza.

4. en primer lugar colocar el servo en la cabeza y bajan los cables a través del cuello

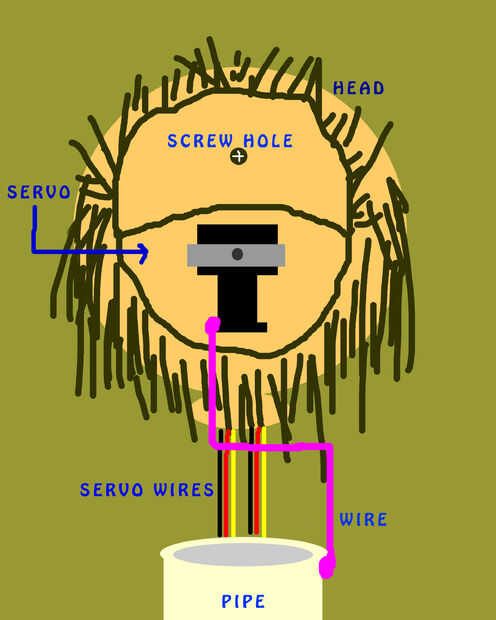

5. ahora tenemos que hacer las conexiones más adelante montar el servo a la tubería antes de que podamos cerrar la cabeza y fijar el servo. Utilicé un trozo de alambre de percha a un brazo de clases. Este brazo se conecta luego a un lado del servo, corrió hacia abajo por el cuello y luego se unirá al lado de la tubería frente a la fijación en el servo. He hecho un diagrama para ilustrar lo que estoy tratando de describir.

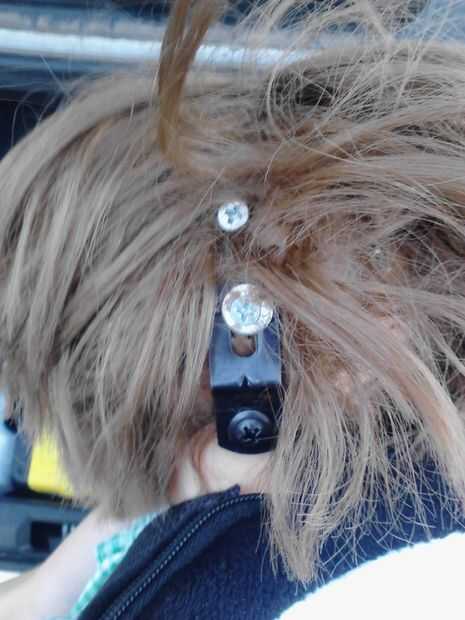

6. Atornille el cuero cabelludo para el servo. Esto es un poco difícil de alinear pero mantiene bien.

7. cuando se mueve el servo, se levante la aleta que corte en la cabeza. Para solucionarlo, atornillar en un soporte para mantenerlo hacia abajo.

8. línea de la cabeza y atornille el cable con el tubo. El cable tendrá que mover el servo tan utilizar una lavadora para hacer la sujeción más firme.
