Nivel de desplazamiento entre TTL y CMOS (7 / 10 paso)

Paso 7: Nivel de cambio: transmisor-receptor Octal del autobús

La idea es la misma que para el inversor, pero no estamos invirtiendo nuestra señal.  Utilizamos el voltaje del chip como el Vcc para la salida, así que usted puede alimentar con 3.3V o 5V dependiendo de qué chip utiliza, y el pin de salida será de origen en que la tensión.  En otras palabras, 3.3V en = 5V hacia fuera y vice verso.

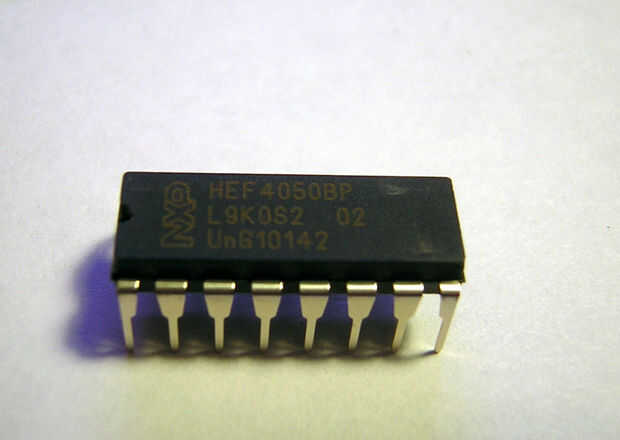

Aquí algunas opciones de IC son 74 * 241, 244 * 74, 74 * 245.  También se podría utilizar un búfer de no invertir hexagonal 4050 o cualquier otro de su elección.  En mi ejemplo, utilizo el 4050.
