Nivel de desplazamiento entre TTL y CMOS

hay dos líneas, denominadas familias de lógica, analógico IC y mientras que generalmente pueden ser interoperables "off the shelf", trabajan mejor con ICs de la misma familia y a veces IC de las familias de lógica mixta puede requerir una traducción de voltaje para obtener funciona correctamente.  A menudo, sin embargo, nuestros diseños habrá necesita combinación de familias de lógica diferente.  Esto no siempre es un problema cuando no hay ninguna dependencia inherente en la señalización entre la lógica IC, y en algunos casos incluso señalización entre ellos no plantea un problema.  Sin embargo, en algunos casos, como cuando de señalización entre un IC CMOS y un IC TTL, puede haber un problema porque cada familia lógica define el intervalo válido de la tensión que componen una válida baja alta y válida y las familias de lógica no está de acuerdo en la gama.

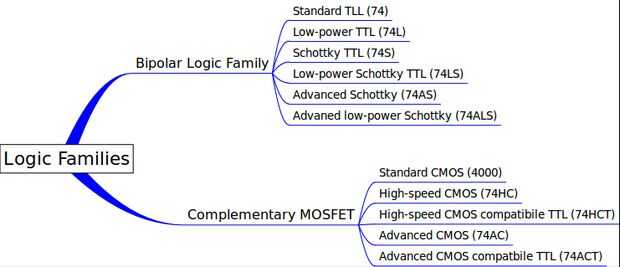

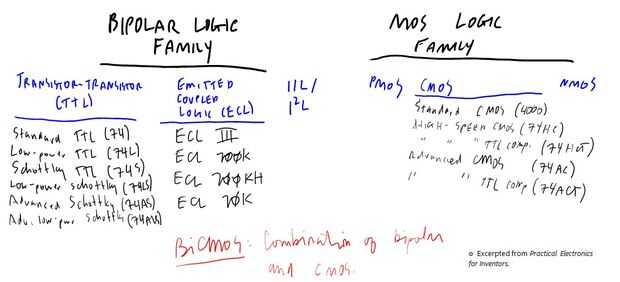

Este instructable se explican brevemente las dos familias de la lógica de IC muy probablemente será encontrar y usar en sus diseños de circuito y cómo asegurar que la alta o baja de la salida del otro es traducido e interpretado correctamente entre un dispositivo CMOS y TTL .  Este proceso se llama desplazamiento de nivel de voltaje y es el tema de este instructable.

Dar vuelta la página y leer las dos familias de la lógica que usted probablemente ya ha implementado en sus diseños.
