Nivel de desplazamiento entre TTL y CMOS (1 / 10 paso)

Paso 1: Circuitos de integrados TTL

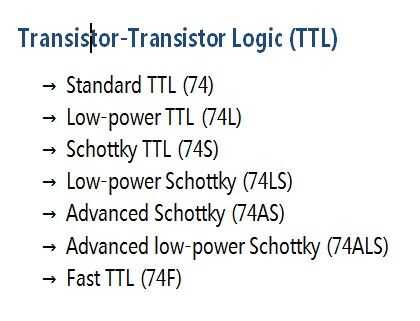

IC TTL--miembros de la familia lógica Bipolar - primero fueron desarrollado en la década de 1960 y se fabrican con transistores, por lo tanto, el dispositivo de Nivel de transistor-transistor (TTL) de nombre.  La línea original fue serie 74xx y desde entonces han sido reemplazados con mejor realizar dispositivos TTL, como la serie 74LSxx, 74ALSxxy 74Fxx .  El LS es un Schottky de baja potencia, es un Avanzado LS y es rápido.

La familia de la lógica bipolar, como las Cataratas de serie TTL bajo ha tenido consideral mejoras, siendo la primera la 74H que proporciona dos veces la velocidad de la serie 74xx original, pero a un costo de más de dos veces el consumo de energía.  La siguiente mejora fue the74L que aumenta todas las resistencias internas, llevando a una neta mejora en consumo de energía, pero había aumentado el retraso de propagación.

Una mejora clave vino con la serie 74S que coloca diodos de Schottky en las uniones de la base al colector de los transistores.  Efectos capacitivos se reducido y se produjo un aumento de la velocidad de un factor de 5 con sobre un doble aumento en consumo de energía.  Las líneas mencionadas 74LSxx se derivaron de esta serie y reducido consumo de energía por aproximadamente 1/3.  La 74ALSxx mejor rendimiento aún más.  La serie 74F, basada en una tecnología nueva, reduce los retrasos de propagación y redujo aún más el tamaño de la IC.
