Nivel 2D Arduino (4 / 8 paso)

Paso 4: Vamos a empezar con un círculo

Empezaremos dibujando un círculo.

Este círculo eventualmente se mueve, mientras que incline el dispositivo. Pero lo primero es lo primero...

A iluminar píxeles individuales en el escudo LOL el comando jejeje biblioteca:

LedSign::Set (x, y, 1);

donde x e y son las coordenadas en la pantalla del LED que queremos iluminar

Nuestro trabajo consiste en averiguar cómo calcular la x, y valores que hacen un círculo.

En Pseudo código lo hacemos así para llamar a un cuarto (cuadrante) del círculo:

para x = 0 a radio
y=f(x);     Esto significa que y es una función de x. No hemos dicho qué función aún
Plot(x,y)
final

¿Cuál es la función?

r ^ 2 = x ^ 2 + y ^ 2

donde x ^ 2 significa "x cuadrado" o "x a la potencia de 2"

Sabemos x porque tiene la de iterador de lazo;
Sabemos que r ya que es el radio,
Así que volver a arreglar encontrar y

y = sqrt (r ^ 2 - x ^ 2) / / sqrt() significa raíz cuadrada

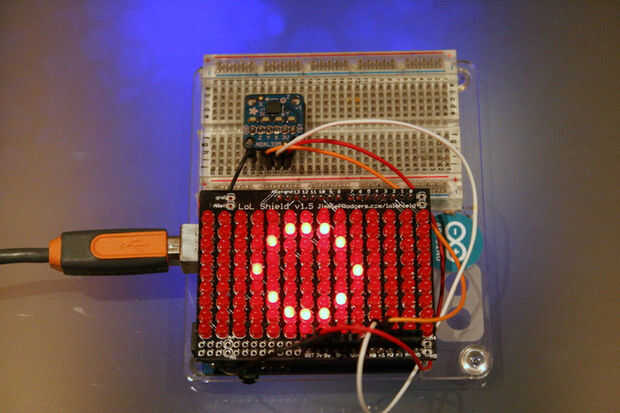

Cuando usted código lo puedes obtener un círculo como se muestra en la imagen.
