Gráfico de barras de nivel de temperatura con LM35 con Arduino

Fuente: http://www.theorycircuit.com/temperature-level-bar-graph-using-lm35-with-arduino/

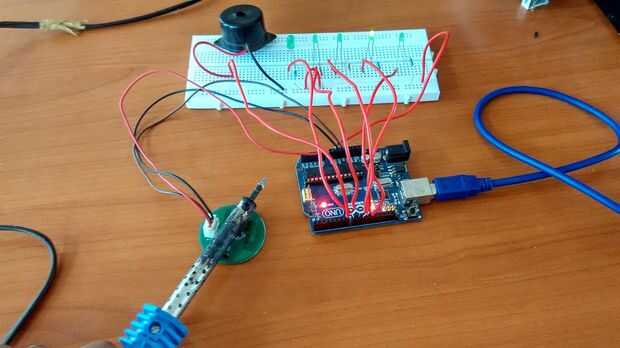

La salida de gráfico de barras LED es muy fácil de entender el nivel de salida. Aquí utilizamos LM35 tres pin temperatura sensor y arduino uno para tener entrada de LM35 y en matriz de control de LED.

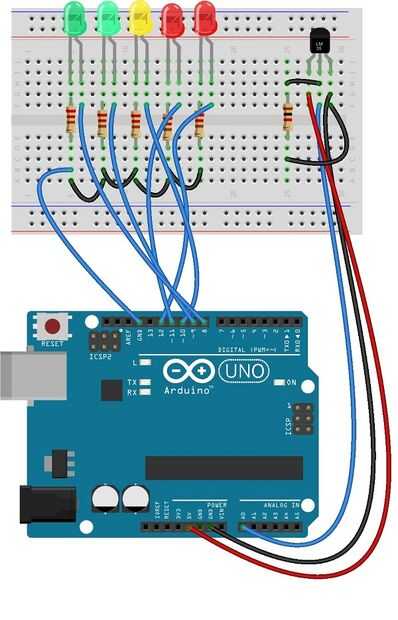

Pin de salida del sensor de temperatura conectado con la clavija de entrada analógica (A0) de arduino y los pines digitales 8 a 12 están conectados con LEDs. Aquí además se puede conectar el timbre en el D7 de pin digital de arduino para conseguir la salida de señal sonora cuando la temperatura supera el nivel a nivel particular. El código del sketch de arduino aquí tiene la función de salida de zumbador.
