Este es mi proyecto de arduino para medición de nivel de agua y control de la bomba cuando el agua llega por debajo del nivel mínimo para que un relé para abrir el control de la bomba y parar la bomba cuando el nivel del agua alcanza a su alto punto.

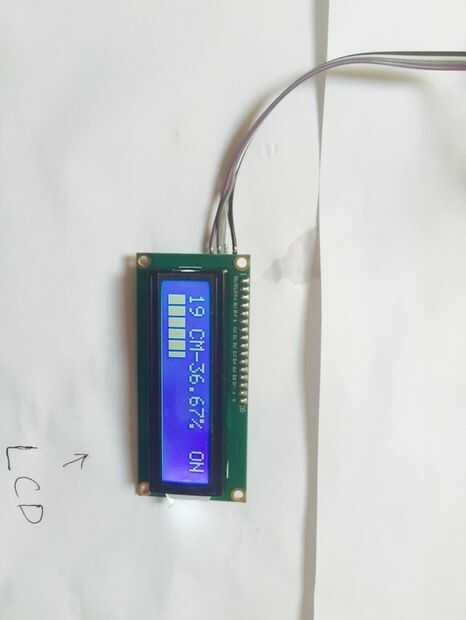

también agrego LCD de cristal líquido 16 X 2 que demuestran nivel como gráfico de barras y el porcentaje también muestran la profundidad del agua del sensor en el CM y el estado del tiempo de la bomba está activado o desactivado y una cosa más, que es también ayudar a Ethernet es escudo de registro que los datos en una tarjeta SD como txt o archivo de excel para que usted puede analizar su consumo de agua.
como soy nuevo en arduino y no sabe a mucho pelea codificación en que quiero añadir un botón que puede arrancar la bomba conectada al relé como mannual cuando el botón del arranque de la bomba si está apagado o se apague si está
puede algún error gramaticales para lo siento
hardware requerido
- Arduino
- sensor de ultrasonidos (HC-SR04)
- LCD 16 X 2 (yo usé lcd i2c)
- relé (5 V)
- protoboard
- Jumper con cable
- Escudo de Ethernet (w5100 wiznet)
- Tarjeta SD
para la conexión de los cables
sensor de
pasador gatillo conectado al pin 3 de ardino
pin de echo conectado al pin 2 de ardino
Pin GND conectado a tierra clavija de ardino
Pin VCC conectado a 5V ardino
CONNCETION DE LCD
Pin SCL conectada al pin de ardino A5
Pin SDA conectada al pin de ardino A4
Pin GND conectado a tierra clavija de ardino
Pin VCC conectado a 5V ardino
RELÉ DE
RE1 pin conectado al pin 7 de ardino
Pin GND conectado a tierra clavija de ardino
Pin VCC conectado a 5V ardino
CÓMO FUNCIONA
como configurar el nivel máximo a 30 cm que se puede ajustar según el nivel del tanque de agua cuando el nivel del agua va a 30 cm de distancia del sensor de que muestra a 30 cm, 0% y vaciar el gráfico de barras.
ahora cuando el nivel del agua alcanza a 25cm de distancia del sensor activará el relé y arranque la bomba que hará aumentar el nivel del agua en el tanque y el nivel del agua va alta y hasta 11 cm la voluntad permanecer en cuando llega a 10 que se detendrá la bomba de agua.
