Nintendo controlador MP3, versión 2.0 (13 / 13 paso)

Paso 13: Hágase la luz!

Almost done.

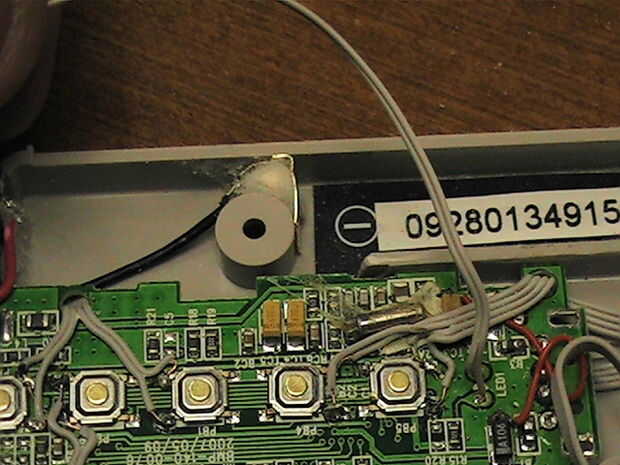

Desoldar el LED rojo pequeño. No he podido extraer de este LED sin fundir los conductores y arruinando el LED rojo. Si puedes hacerlo, eres el maestro de soldadura!

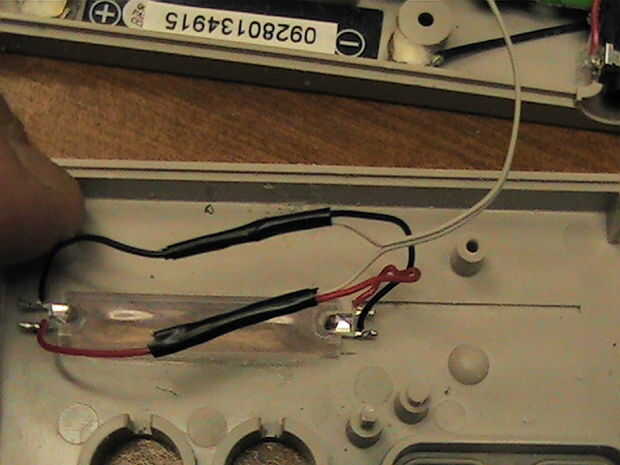

Tome un pedazo de 3" a 4" de cable de 2 hilos cinta y soldarlos al punto 2 para el LED.
Antes de soldar las luces, poner una batería en y encender el MP3 manteniendo presionado el botón PLAY durante unos segundos. Con cables pelados en el cable de cinta de LED y los cables negro y rojo de la luz azul, mantenga o temporalmente de la soldadura de los alambres juntos para comprobar la polaridad. Lo más importante, asegúrese de que se enciende la luz azul.

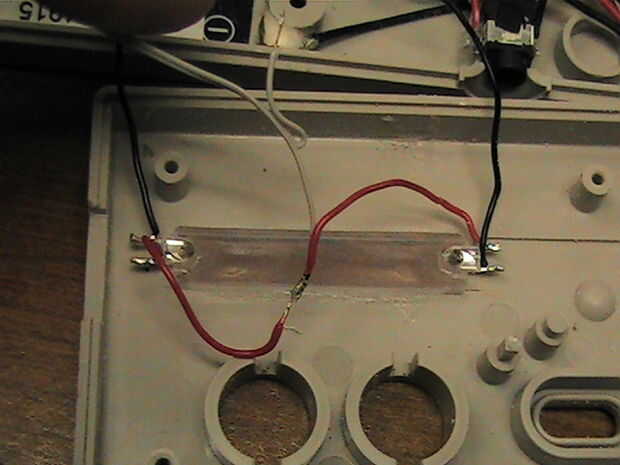

Una vez que funcionó hacia fuera, empuje los LEDs azules están en el lente de plástico, uno en cada extremo. Colocar 2 ó 3 gotas de pegamento en las luces en la parte superior de los arcos. Usted probablemente puede omitir el bicarbonato de sodio en este paso desde las mechas de pegamento en las grietas y hace una buena adherencia. Además lo hace para un cambio fácil de la luz en caso de disponen algunos diferentes LEDs de color que desea instalar.
Envuelva sus puntos de soldadura con cinta o tubo para que sea limpio en busca del encogimiento del calor.

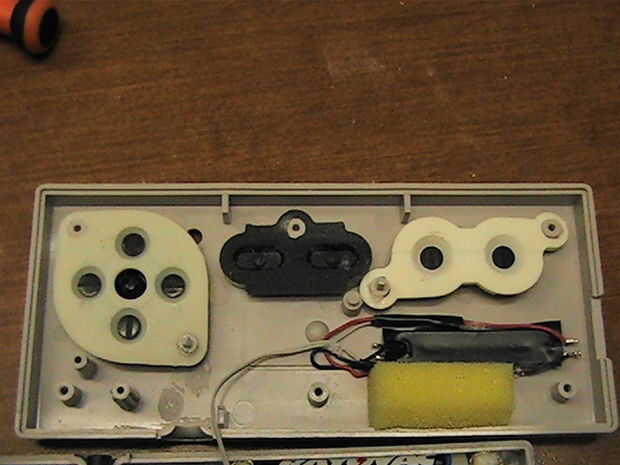

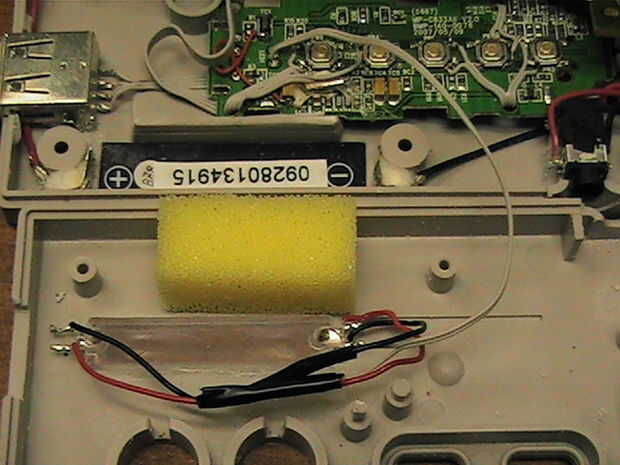

Aquí es donde tomó un trozo de Tempurpedic Memory Foam (TM) (mi esposa escribió a la empresa para una muestra gratis - cosas raras!) También puede usar un trozo de esponja de la cocina. Esta pieza servirá como una sujeción de la batería para que la AAA se mueva fuera del compartimiento de la batería.

OPCIONAL - coloqué un trozo de cinta aislante negra sobre el lente. Se podrían omitir este paso y al final hasta con un resplandor azul que se filtra fuera de la cercana toma USB.

Por último, asegúrese de que tener la separación. Quitar 2 puestos enfrente de la salida de auriculares y recortar las patillas line de circuitos. Para los pernos de la line, retire un poco menos de la mitad de las clavijas y la prueba de ajuste. Si el regulador se cierra, bueno, si no, recortar un poco más. No retire los pernos de line porque estos tendrá su placa de circuito en la posición correcta para los botones.

Encolar los bordes de las almohadillas del botón lo suficiente para sostenerlos en su lugar mientras lo pongo juntos. Un poco de bicarbonato de sodio ayuda aquí.

Empezar metiendo todos los cables en y. El cable USB puede doblar bajo el MP3. Los cables del botón pueden doblar bajo también. Pliegue los cables de LED por la mitad y meter en el MP3 también. El objetivo es asegurarse de que nada interfiera con el funcionamiento de los botones.

Cierre para arriba. Asegúrese de que supone la alineación de la placa de circuito pins están insertando en el circuito impreso donde están. Si no viene junto relativamente fácilmente, ojeada interior manteniendo las mitades juntas para ver donde se cuelgan para arriba. Poner los 6 tornillos en la parte posterior.

Encender el MP3 manteniendo pulsado el botón durante unos segundos. La luz deberá encenderse. Empuje otra vez y va a jugar una canción previamente cargados. Prueba de botones funcionales para su correcto funcionamiento.

Disfrute del mejor juguete en el bloque.

Por último:
Corren al dormitorio 3:00 para despertar a su esposa para demostrarle las luces azules de frío.
Mostrárselo al novio de su ex esposa para que pueda empezar a pre-venderlos para a todo el mundo sabe!
