Nintendo controlador MP3, versión 2.0 (11 / 13 paso)

Paso 11: algunas cosas más al alambre

En este paso, hay sólo un par de cosas más para conectar.
El reproductor MP3 viene con un USB macho soldada a la placa de circuito. Tengo una conexión de USB hembra de un concentrador USB que recogí de buena voluntad - había 4 conexiones USB hembra!

He marcado el macho USB y placa de circuito antes de desoldar.

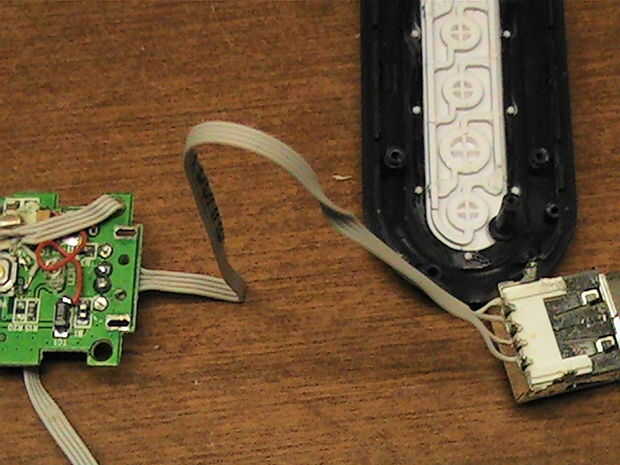

Conecte el USB de la hembra al macho para la referencia.

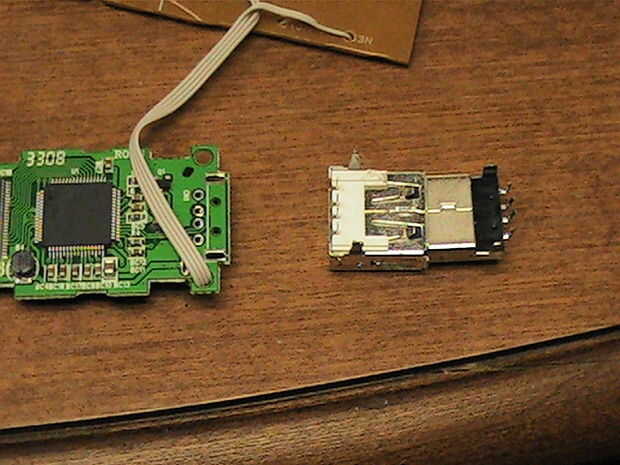

Desoldar el USB macho, afloje las lengüetas de sujeción y retire.

* ¡ Importante! -Para realizar la conexión correctamente, no gire el USB para conectar el USB hembra, en cambio, dale la vuelta. Conexiones hembra aparece boca abajo, pero esto mantendrá los contactos alineados correctamente. Peor, dispositivo no será reconocido por el ordenador y tendrás que desoldar el USB y arreglarlo.

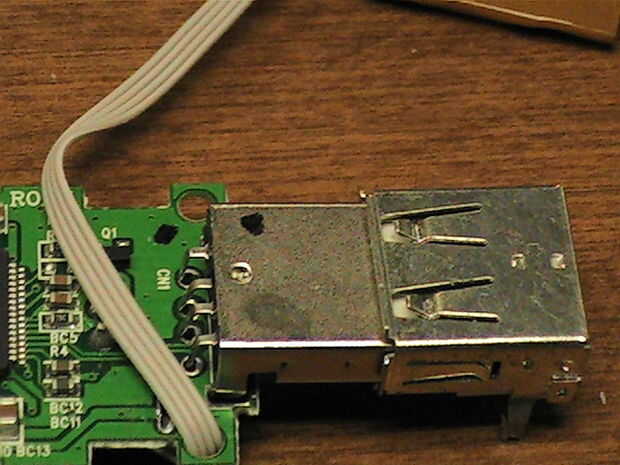

Utilice un cable de cinta, 4 hilos, utilice una longitud de 3" o algo así. La soldadura de la placa de circuito de MP3 a USB hembra boca abajo.

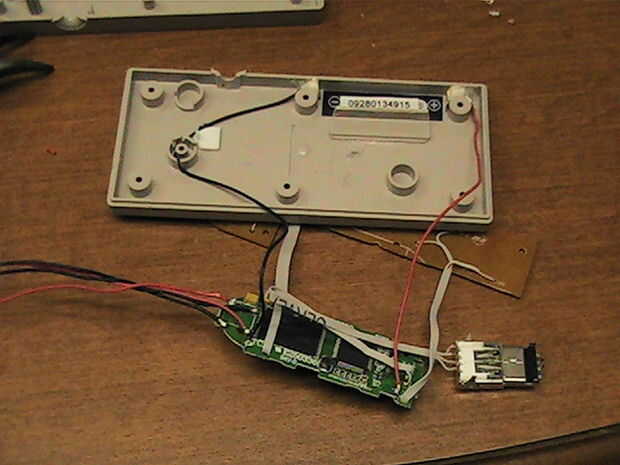

La soldadura de los cables positivo y negativo de la batería a las placas de circuitos.

Desoldar con cuidado los auriculares!!! He arruinado 2 reproductores de MP3 en este momento. Si lo fuerzas, se rasgan el cojín de la soldadura del tablero de circuito. Quite tanta soldadura como puedas. Terminé con un destornillador micro para levantar gradualmente la toma en etapas muy pequeñas calentando hasta un punto de soldadura mientras se aplica presión ligera, pasando a otro punto y repetir. Toma 8-10 pequeños movimientos para liberarla de la placa de circuito.
