Munición caja de energía, luz y sonido Kit (8 / 12 paso)

Paso 8: Cable alimentación a los componentes

Realmente hice esto dos veces, así que voy a tratar de combinar lecciones aprendidas y decirle cómo hacer las cosas bien la primera vez.

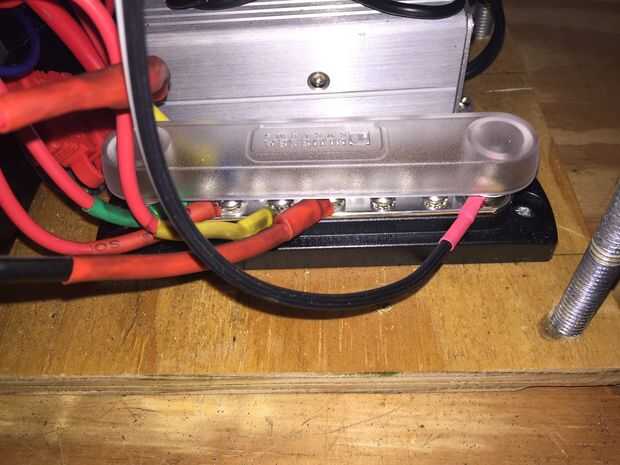

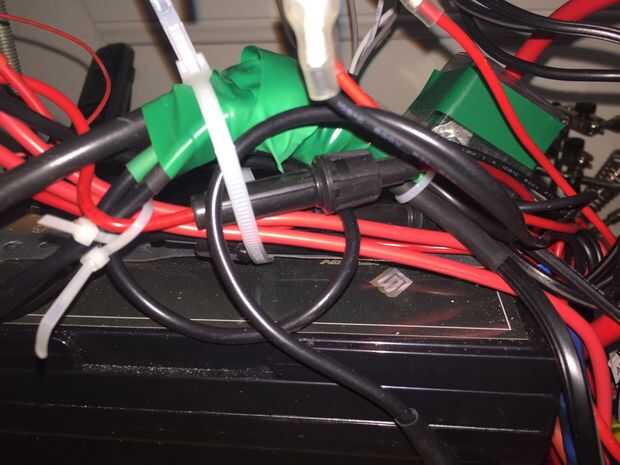

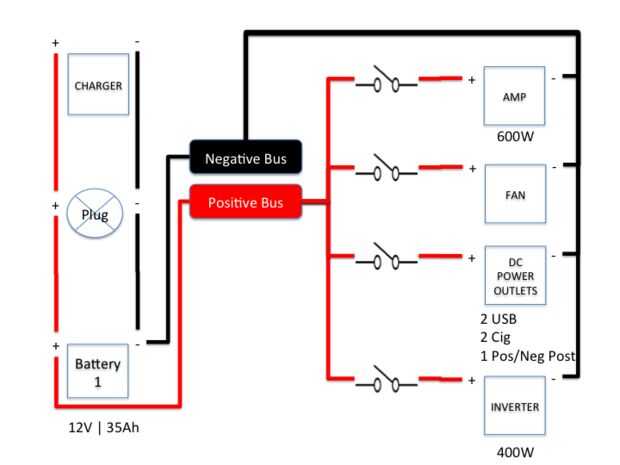

Terminé con un autobús negativo y un positivo en autobús. Un 'bus' es sólo una tira de metal que se utiliza para conectar diferentes circuitos a la batería. Por favor consulte el diagrama. Mi bus positivo, realmente utilicé una tira de autobús comercial. El bus negativo, usé un tornillo y envuelto para arriba real bien con cinta. A cambiar esto con otra tira de autobús en la siguiente versión.

  1. En primer lugar, conectar el bus positivo al terminal positivo de la batería (rojo) con el cable rojo de la batería.
  2. A continuación, conecte el bus negativo al terminal con el cable negro (negro) negativo de la batería.
  3. Ahora, debe hacer un circuito en un tiempo, en los siguientes pasos. Iniciar con el ventilador, ya que es barato y fácil de probar.
  • Tira de los cables.
  • Los conectores de la encrespadura.
  • Usé conectores de hoja hembra aislado para el extremo que se conecta al interruptor.
  • Usé conectores de bucle para el extremo que se conecta al bus.
  • Los interruptores SPST iluminados utiliza tienen tres entradas del conector: positivo, negativo, Acc.
    • Utilice el fusible en línea para conectar el borne positivo del interruptor para el autobús positivo Esta conexión debe ser: lazo de mujer lámina terminal - cable - portafusibles (con fusible) - cable - terminal.
    • Utilice un cable negro para conectar el negativo puesto sobre el interruptor en el bus negativo. Esta conexión debe ser: lazo de hoja hembra - cable - terminal.
    • Utilice un cable rojo para conectar el Acc de correos en el interruptor al bus positivo. Esta conexión debe ser: lazo de hoja hembra - cable - terminal.
  • El interruptor y ver qué pasa.
  • Si salta un fusible, o si el dispositivo no enciende, entonces hiciste algo mal. Volver, volver sobre todo, asegúrese de que no hay ningún cable cruzado, etc.. Pedir ayuda en los foros.
  • Tire el shrink-wrap sobre el conector y cocinar con un encendedor o una pistola de calor. Si utiliza los conectores aislados, en plástico sobre la manga del conector. Su objetivo general es reducir el metal expuesto, reducir las chispas y mejorar la fuerza de la conexión.
  • Usé conectores de bucle para el extremo que se conecta al bus.
  • Poner el shrink-wrap sobre el alambre.

Corrí un circuito DC la vinculante puestos USB y 12VDC.

Yo no he puesto un interruptor en el circuito del inversor: el inversor que usé tenía un interruptor ya. Como se mencionó anteriormente, voy a sustituir este inversor. Cuando hago a añadir un circuito conmutado como se describió anteriormente.

Terminé con los siguientes circuitos:

  • Ventilador (con interruptor)
  • Amp (con un interruptor)
  • Corriente continua (con un solo interruptor para todos los métodos de alimentación de tres)
  • Inversor (sin interruptor)

También había conectado el accesorio de cargador al bus de positivo y negativo de carga del vehículo y había colocado a través de un orificio en el panel.

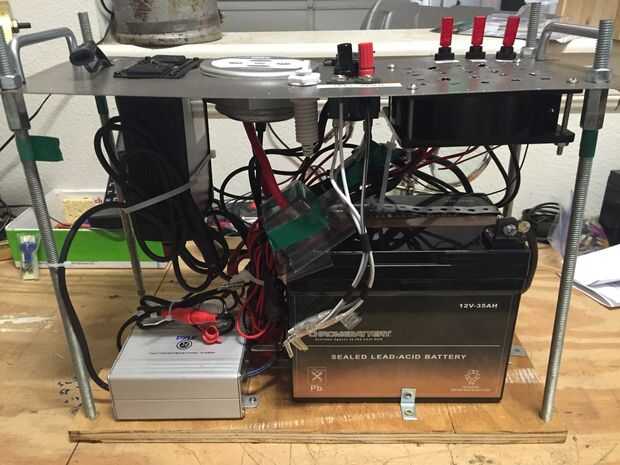

Una vez que todo funciona, amarra lo todo hacia abajo. No necesitan (y no quieren) un montón de movimiento. Conectar los cables de uno al otro, las barras del chasis, cinta para cañerías, etc..

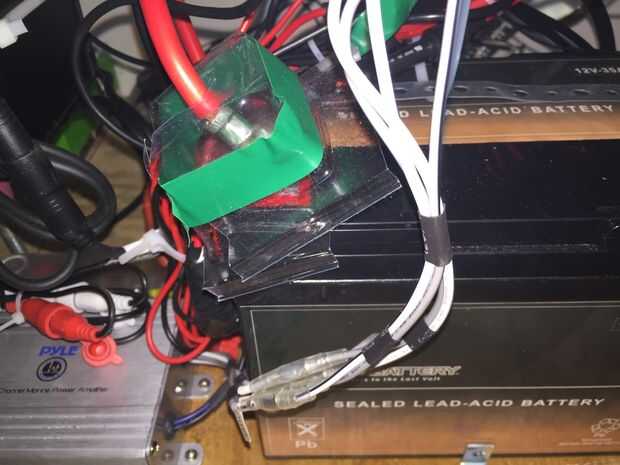

También he añadido una pequeña protección extra en una ve tapa terminal para borne positivo. En mi próxima versión a reemplazar esto con un pedazo de tupperware. No desea realmente corta los polos de esta batería.
