Paso 6: Plan y corte el Panel
- Colocar donde usted quiere poner todo en su panel. Pasar algún tiempo en esto. En particular:
- Pensar sobre lo que está debajo del panel. Tienes que trabajar alrededor de la batería por ejemplo.
- Que cortar algunos trozos de cartón del tamaño de mis componentes, interruptores, enchufes, etc. y trasladar a diferentes configuraciones.
- No olvides que vas a colocar las manijas.

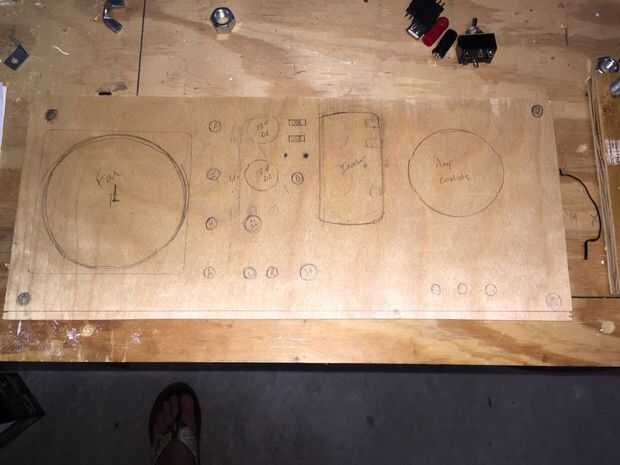

- Después que hayas decidido sobre cómo desea que configura, traza los agujeros que usted necesita hacer.

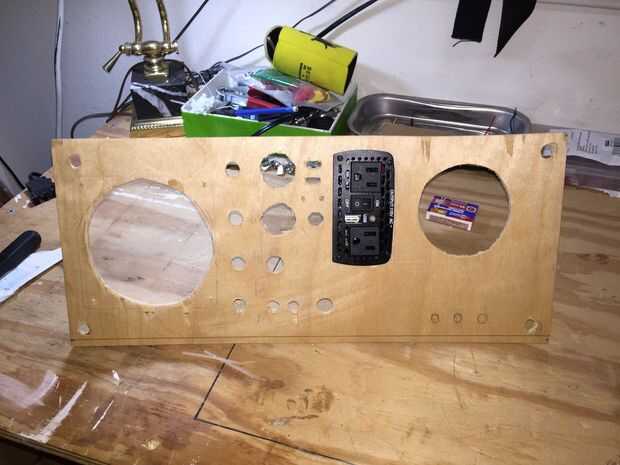

- Hacer agujeros. :-)
- Tendió para probar cada elemento después de que había perforado o cortar el agujero. Corte, puse, llevarlo a cabo y cortar el otro.
He utilizado un archivo de madera (y un cuchillo) para suavizar o ampliar algunos de los agujeros según sea necesario.

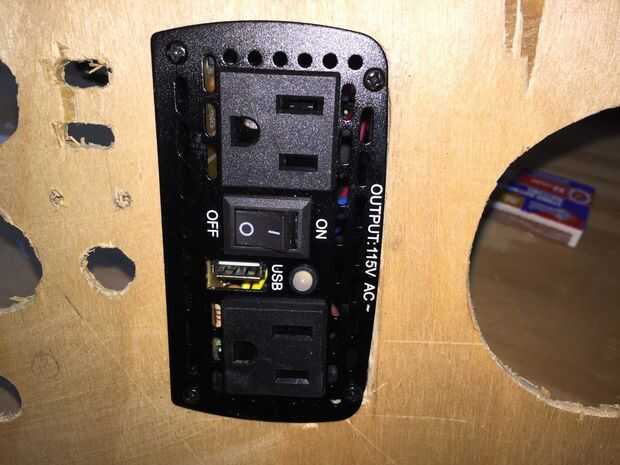

Me tomó la cara de mi inversor (4 tornillos pequeños) y había conectado dentro de la Junta. No estoy seguro que me siento cómodo con esto desde un punto de vista de seguridad, por lo que probablemente lo cambiaré en la próxima versión. Original sol portátil instructable desmontar el variador y empotrar los tapones. Creo que es un método mucho más limpio (y probablemente más seguro).
Los agujeros más grandes eran más difíciles. No tenía ganas de sacar el router para esta placa de prototipo, pero si cambio el panel del metal a la madera, utilizo el router.
Tómate tu tiempo.
