Multivibrador astable con temporizador 555 (2 / 3 paso)

Paso 2: Hacer su propio tablero

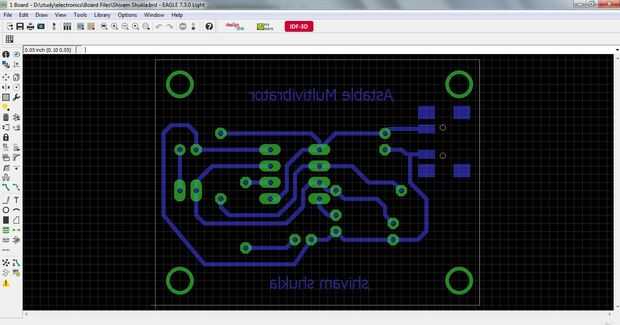

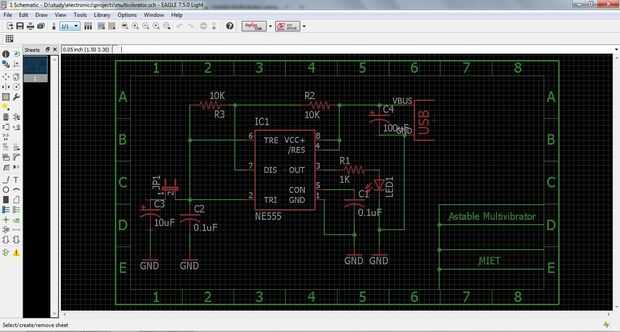

  • Dibujar el esquema y generar el fichero de placa utilizando el software de cadsoft Eagle .
  • Sacar una impresión del archivo de la Junta en un papel fotográfico.

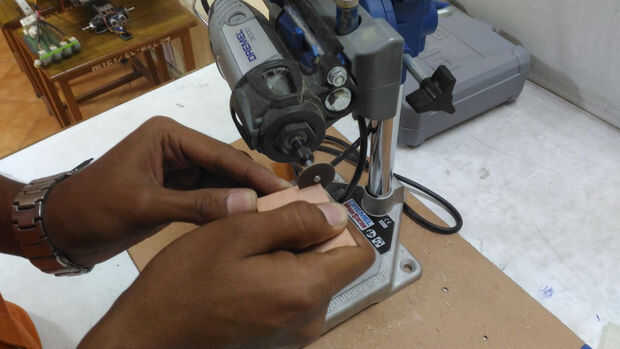

  • Corte el tamaño requerido de PCB.
  • Plancha la parte impresa en la placa suavemente durante 2 minutos.

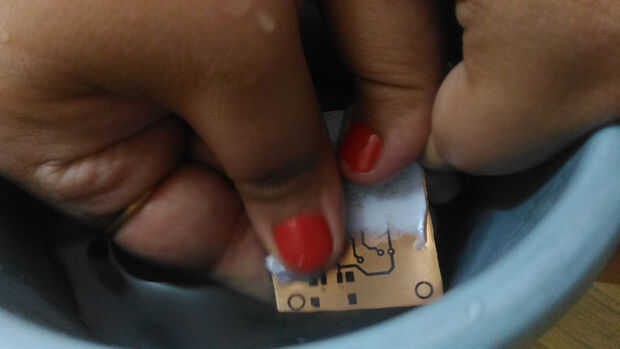

  • Lávela con agua quitando el papel fotográfico uniformemente.
  • Sumergir la placa en una solución concentrada de FeCl3(ferric chloride).
  • Espere aproximadamente 30-40 min.
  • Sacar la placa y lavarla usar a cualquier lavavajillas.
  • perforar la placa y soldar los componentes.

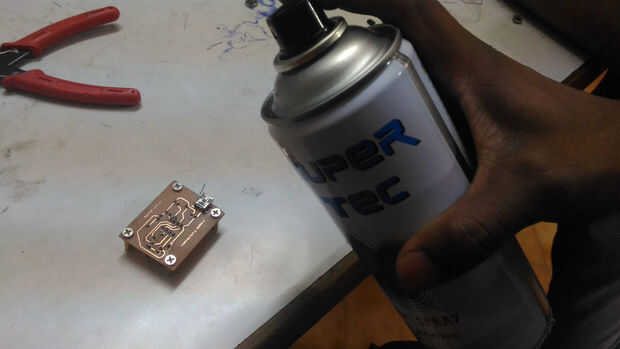

  • Rocíe una capa de acrílico en aerosol para evitar que cobre de la oxidación.
