Misteriosos sonidos con temporizador 555

Feliz Halloween todo el mundo!
Corazón osciladores! Este proyecto nace de un taller que estoy corriendo en Brooklyn, NY en pabellón 3. Estoy enseñando una serie de talleres de electrónica básica llamada laboratorio de Electro. Cada vez que lo hago, hay un tema. El verano pasado (2010) era la edición de robótica. Este otoño, es edición de Halloween, y este circuito es la culminación de nuestro trabajo.

Nota: Se modifica este Instructable con video y más notas al final del taller. Por ahora, disfrutar de dorking hacia fuera en el oscilador 3-d!

Si nunca has hecho mucho trabajo con un temporizador 555, sabes que puedes hacer sonidos (A-estable) y también que puede cambiar las cosas (o desactivar) para una cantidad dada de tiempo (Mono-estable). Algunos de ustedes pueden han ido tan lejos como la creación de una sirena warbling. Este Halloween, quería crear un sonido espeluznante... como hace el tipo el fantasma de Scooby Doo. Es un tono bajo, que aumenta y disminuye el tono poco a poco y tiene un tipo de vibrato. «Perfecto», pensé, "vamos a usar un 555!". Bueno, más como un montón de 555s.

Encontré algunos ejemplos de modulación de tono en línea, y éste me dio la variación en el tono que estaba buscando para poco a poco subir y bajar el tono. La idea básica es conectar las clavijas de umbral/gatillo primero 555 al segundo pin V Control y enviar un freqency del bajo de la onda que se produce como el condensador cargas y descargas. Que funciona muy bien, llegas a un buen policía de Estados Unidos gorjeo de sirena.

Entonces, necesitaba añadir ese vibrato escalofriante, así que miró a su alrededor y encontré algunas otras maneras de agregar oscilación a mi oscilador. Aquí es un ejemplo de un tipo que toma la salida de un temporizador y lazos con el conector de descarga de la segunda. Esto hace que el tono varían en tono, como una sirena de policía Euro (bee-boo-abeja-boo). Que jugaba con los cables y encontré que si conecto de los pernos del umbral/gatillo, trabajó para cambiar suavemente el tono! Luego añadí el circuito monoestable para controlar la duración de audio.

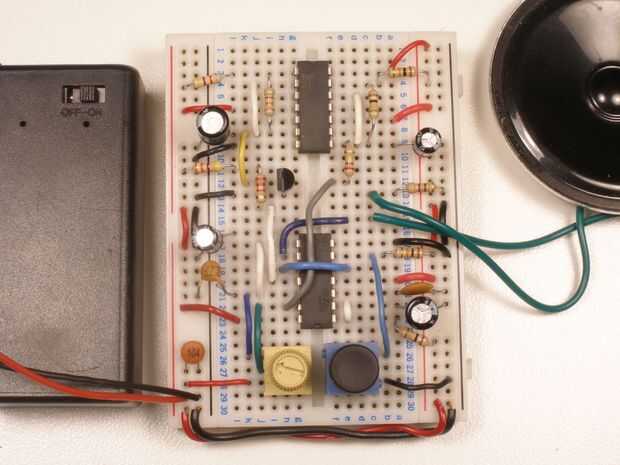

Tengo una foto del circuito y un esquema a seguir. Todo ha sido doble comprobado, te lo prometo. Más accesorios, incluyendo una puerta IR Interruptor para encender, muy pronto!!

Joel
