Mueva la mano para controlar brazo robótico OWI... sin compromiso (1 / 10 paso)

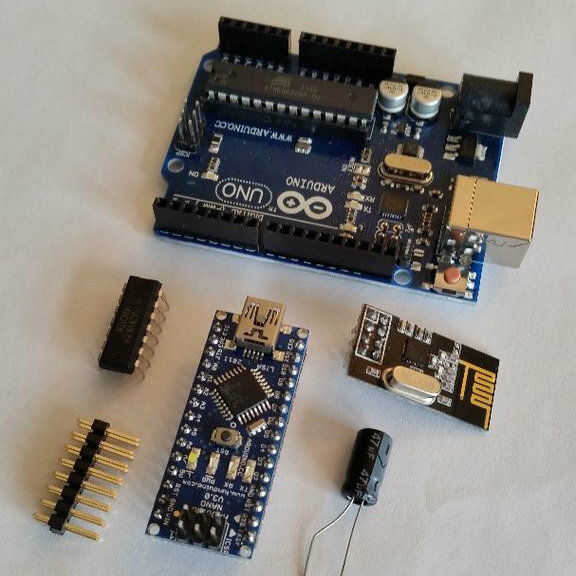

Paso 1: partes

GUANTE:

Se necesita lo siguiente para crear un controlador de guante:

  1. Isotoner Smartouch tecnología Stretch cosido guante (o similar) en Amazon.com
  2. Espectros Symboflex Sensor 2.2"- en Amazon.com
  3. Giroscopio de 3 ejes de MPU6050 6DOF GY-521 + módulo de acelerómetro - en Fasttech.com
  4. 2 x 5 caja encabezado directamente - en Phoenixent.com
  5. 2 x 5 IDC SOCKET-receptáculo - Phoenixent.com
  6. CABLE de cinta plano Conductor 10. 050" Pitch - en Phoenixent.com
  7. 2 x 5mm LEDs - verde y amarillo
  8. 2 x pequeños botones
  9. Resistencias, hilos, aguja, hilo negro, pistola de pegamento, pistola de soldar, soldadura, etc.


TRANSMISIÓN CORREA-EN CAJA:

  1. Arduino Nano Compatible v3.0 ATmega328P-20AU tablero - en Fasttech.com
  2. nRF24L01 + 2.4GHz Wireless equipo Arduino Compatible - en Amazon.com
  3. Gymboss pulsera - en Amazon.com
  4. 9V batería Caja Estuche con cable plomo encendido/apagado - en Amazon.com
  5. CAJA 2 x 5 cabecera recta - en Phoenixent.com
  6. batería de 9V
  7. 47uF condensador (50v)
  8. Resistencias, cables, pistola de pegamento, pistola de soldar, soldadura, etc.

CAJA DE REGULADOR DE BRAZO ROBÓTICO OWI:

  1. Compatible con Arduino Uno R3 Rev3 Development Board - en Fasttech.com
  2. Escudo de prototipo DIY KIT para Arduino (o similar) - Amazon.com
  3. nRF24L01 + 2.4GHz Wireless equipo Arduino Compatible - en Amazon.com
  4. 3 x controlador de Motor IC L293D del circuito integrado de 16 pines - en Fasttech.com
  5. 1 registro de desplazamiento de 8 bits x SN74HC595 74HC595 con salida de 3 Estados registra DIP16 - en Amazon.com
  6. 47uF condensador (50v)
  7. Caja para Arduino - en Amazon.com
  8. Interruptor de encendido/apagado
  9. botones de 2 x 13mm (uno rojo y uno de tapas verdes)
  10. 2 x 2 X 7 caja de cabecera recta - igual que el anterior en Phoenixent.com
  11. CABLE de cinta plana 14 Conductor. 050" Pitch - lo mismo que el anterior en Phoenixent.com
  12. batería de 9V + conector con clip
  13. Resistencias, cables, pistola de pegamento, pistola de soldar, soldadura, etc.

... y por supuesto:

Borde de brazo robótico OWI - brazo Robot - OWI-535 - en Adafruit.com
