MSP430 basado en Chronulator (usando un chip Launchpad) (6 / 12 paso)

Paso 6: Cambiar las escalas de los medidores de Panel

Antes de que usted puede cambiar la escala de un metro del panel, debe tener un medidor de panel. Una forma de obtener medidores de panel es visitar swap meets o ubicaciones de excedentes industriales. Idealmente usted encontrar metros que tienen una escala de 50 o 100 uA. La escala más común es de 1 mA. A menudo encontrará medidores de panel con escalas impares, por ejemplo pH o escalas para altas corrientes como 5 A o voltajes extraños.  Estos pueden todavía ser utilizables. Si tienes suerte, todo el valor de la escala (ej. FS = 100uA) será en la cara del medidor en letras pequeñas abajo abajo donde normalmente se ve.  Lo limpio de superávit o chatarrería metros es a menudo son muy inusuales en busca. Así que le sugiere que mantener una mirada hacia fuera para estos tipos de medidores de panel.

Siempre se pueden comprar nuevos medidores de panel, el precio del curso es $9 para un 2-2.5 pulgadas metros hecho en Asia. Lo bueno de estos medidores es que usted puede seleccionar la sensibilidad de 50 uA a través de 1mA por el mismo precio.   Una fuente es BG Micro (http://www.bgmicro.com). La desventaja es que son un poco aburridos.

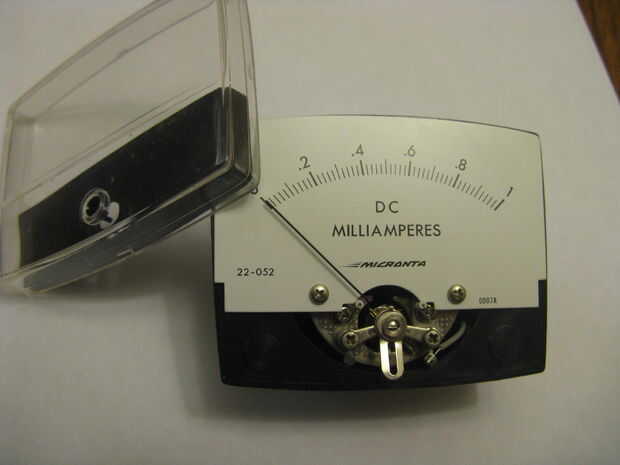

Al seleccionar un medidor, asegúrese de que usted puede quitar fácilmente la parte delantera. Si el frente se pega a la parte posterior del medidor, pasar en él y seguir adelante. Cuando retire la parte frontal del medidor, normalmente encontrará que la cara se une con un par de tornillos para el movimiento del medidor.

Usé 2 métodos diferentes para cambiar las escalas en los metros del panel de mi chronulator. En el minuto metro, imprimí una nueva escala sobre papel normal y utiliza un palillo del pegamento para pegar sobre la escala antigua. En mi metro de la hora, imprimir una cara nueva del mismo tamaño que la vieja cara sobre papel fotográfico y voltea la placa y utiliza una barra de pegamento para fijar la nueva cara a la parte trasera de la placa. En este caso, quería mantener la apariencia de la placa original del fabricante nombre y título de "Corriente directa". La mejor manera de hacerlo es escanear la placa frontal original utilizando un escáner de cama plana. La imagen escaneada entonces se convierte en la capa de fondo de su nueva cara de metro en el programa gráfico que utilice.

El sitio de tecnología ShareBrained tiene varias caras del metro que se pueden descargar. Se ajustan los metros utilizados en sus kits de Chronulator. Podría tener suerte y ser capaz de usar uno de ellos.

También hay un programa de escala de metros que se puede utilizar que tiene una versión gratuita limitada de Software toneladas, http://www.tonnesoftware.com . Lo no he utilizado.

Una última nota, la escala del medidor de horas va 12, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12. No va 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12. Esto es porque el Chronulator funciona como un reloj analógico y arrastra la manecilla de las horas conforme avanza la hora.
