MSP430 basado en Chronulator (usando un chip Launchpad) (2 / 12 paso)

Paso 2: El circuito

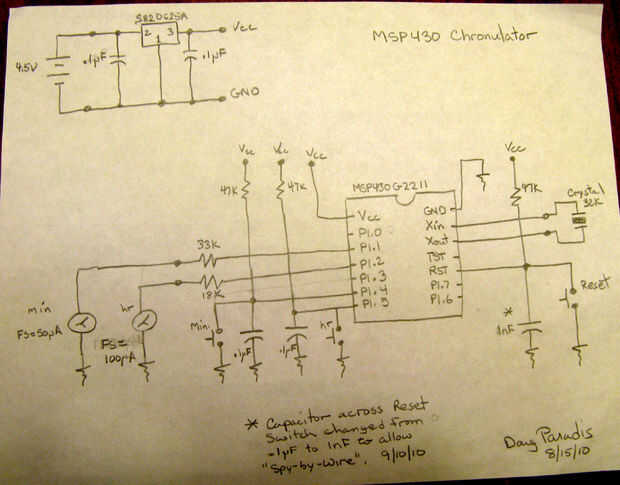

Abajo está el esquema de la Chronulator. Tiene 3 botones, dos de los cuales le permiten ajustar los minutos y horas. Pulsando los botones hora o minutos se incrementan los valores hora o minutos por uno. El tercer botón es un botón de reset. El esquema muestra el medidor de resistencias de limitación actuales que usé para mi particular metros. Tengo 50 metros de la escala completa de la uA para mi contador de minutos y un medidor de escala uA 100 para mi metro de la hora. El valor de la resistencia instalado entre el medidor y terminal y el pin de microprocesador depende de la escala del medidor utilizado.

Aquí hay una tabla de qué resistencia se debe utilizar basándose en el metro valor de FS.
Asume que está utilizando los 2.5V Vcc que el autor utilizó originalmente.

Resistencia mAh utilizado por mAh utilizado por
Contador de horas de valor de FS por metro minuto de 12 hrs por 12 hrs
--------------------------------------------------------------------------------------------------
50 uA        33k                 0.025                                    0.3
100 uA        18k                 0.050                                    0.6
1 mA       2.2k                 0.5                                        6.0

Medidores más sensibles son definitivamente mejores. Si usted tiene que utilizar un FS = 1mA metros
usar para el metro de la hora.

Con el 2, 5V regulador de voltaje que debe ser capaz de tomar las baterías a sobre 1V y obtener al menos el 80% de la energía de las baterías (~ 2000 mAh) sin cualquier calibración cambia.
Nota: Si utiliza 4 pilas AA y un 3,3 v regulador de voltaje los resultados son los mismos.

Si usas un 3,3 v Vcc utilizar estos valores de resistencia:

Resistencia
Valor de FS
-------------------------------
uA 50 47k
100 uA 22k
1 mA 2,7 k

Si por alguna razón más tarde cuando calibramos m_cal y h_cal, la suma de los elementos de la matriz de m_cal o su matriz h_cal no entre 8000 y 9500 ajustar el valor de su resistencia. Si la suma de la matriz está sobre 9500 reducir el valor de la resistencia. Si está por debajo de 8000, aumentar el valor de la resistencia.

Nota: El condensador que está conectado en paralelo al pulsador se ha cambiado de 0.1uF a 1nF. Este cambio se realizó para hacer trabajo de "spy-by-wire".    DP-09/10/10
