MSP430 basado en Chronulator (usando un chip Launchpad) (1 / 12 paso)

Paso 1: Lo que usted necesita - materiales / herramientas

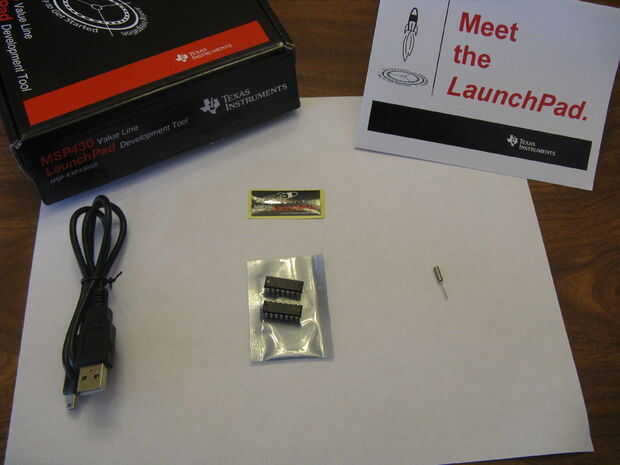

La primera cosa que necesitas es un kit de Launchpad de Texas Instruments. También deberás descargar al compilador/depurador libre. Tienen 2 opciones de compilador/depurador. Usé el IAR Embedded Workbench KickStart.

Los detalles sobre cómo conseguir un Launchpad son en http://processors.wiki.ti.com/index.php/MSP430_LaunchPad_%28MSP-EXP430G2%29?DCMP=launchpad&HQS=Other+OT+launchpadwiki

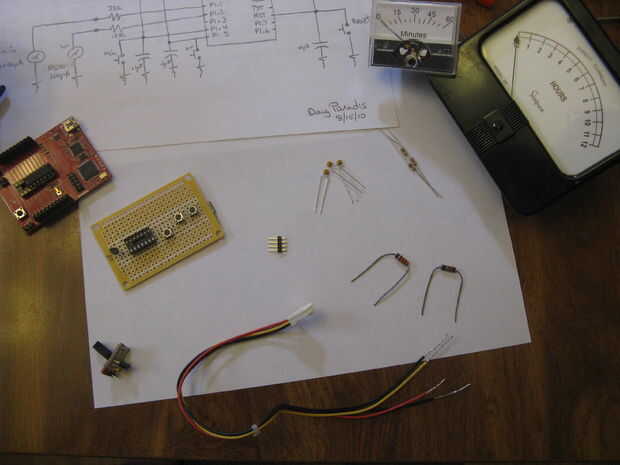

Lista de materiales para hacer Chronulator:

1 - radio Shack General propósito de circuitos impresos parte # 276-150 (Junta de proyecto)
4 - 0.1uF condensadores
1 - 1nF condensador
3-47k resistencias
3 - botones
1 - 14 perno inmersión
2 - metros panel con cualquier combinación de valores de la escala completa de 50uA 100uA y 1mA
Nota: estoy usando un 50uA (minutos) y un 100uA (horas) porque eso es lo que tenía en mano.
Metros de sensibilidad más alto dará como resultado consume menos - duración de la batería.
1 - jefe del pin 4 de macho solo en línea 0,1 pulgada (para conectar metros)
1 - jefe del pin 4 de mujer solo en línea 0,1 pulgadas con cable
Nota: yo tengo la mía por un pequeño conector de corte de una PC vieja
fuente de alimentación.
1 - portapilas para 3 pilas de tamaño AA (Radio Shack)
3 - AA baterías
1 - lleva batería de 9V batería del tamaño (el sostenedor de batería requerido esto)
1 - MSP430G2211 (parte del kit de Launchpad)
1 - reloj de cristal - 32,768 kHz (uno viene con el Launchpad - pero quisiera
sugieren mantener aquél en el Launchpad y conseguir otro para este proyecto.
Fui a Target y compró un reloj de su papelera de dólares y tomó la
cristal de él. BG Micro vende para $0,65, pero tienes que pagar envío.)
1 - LDO, bajo CI, 2, 5V regulador de voltaje (estoy usando un regulador serie de Seiko S-812-C
Mouser parte # 628-812C25AY-G, Manuf # S-812C25AY-B-G precio: $0,51)
La clave está en utilizar un regulador LDO con baja corriente de reposo (Iq).
Nota: otra alternativa es utilizar 4 pilas AA y un 3.3 V LDO, bajo CI,
regulador de voltaje.

2 - resistencias (valores dependen metros usados - ver siguiente paso)

Misc:
cable de conexión

Herramientas necesarias:

Arma de la soldadura y la soldadura adecuadas para trabajar con placas de circuito impreso
Herramientas de desoldar
Multímetro (opcional, pero muy bien en la solución de problemas - precio de carga de puerto: $3,97)
Conductores del tornillo (para trabajar con medidores de panel)
alicates de punta
cortador de alambre
