Paso 3: sonido

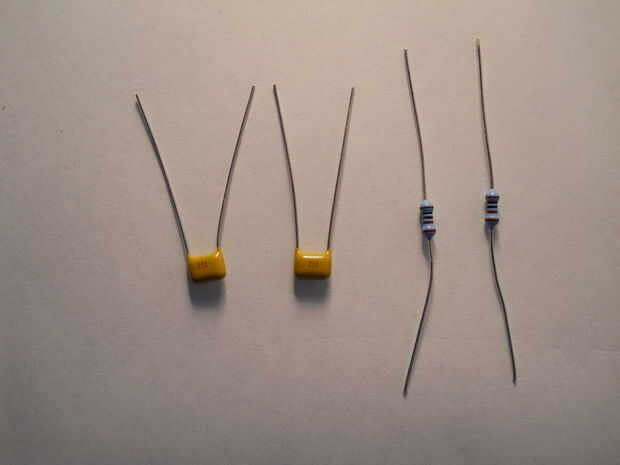

Partes:
ohm resistor 1k (x2)
condensador 1uf (x 2)
RCA hembra (o macho con cable largo) (x 2)
pin header macho 2
pin header macho 1
Construcción:
Desea construir el sonido y el video (paso anterior) circuitos al mismo tiempo. Ahora es un buen momento.

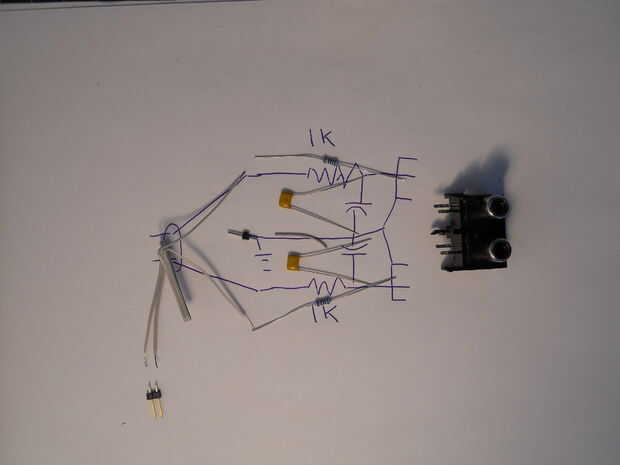

Una vez más, las fotos pueden decir mejor.

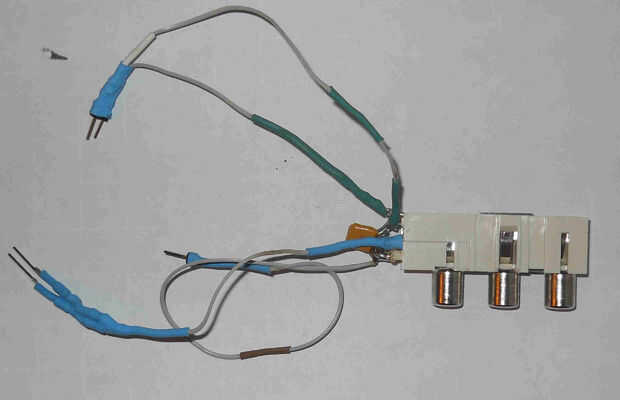

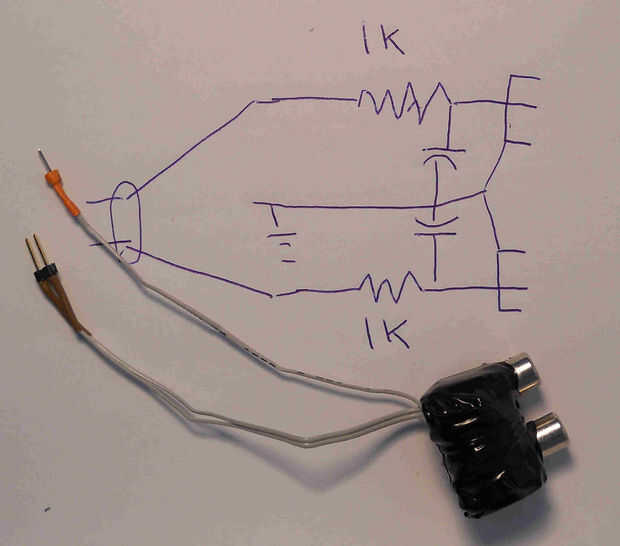

Solde un resistor y condensador al cable centro de un conector RCA. Repita con el otro RCA enchufe, resistor y condensador.

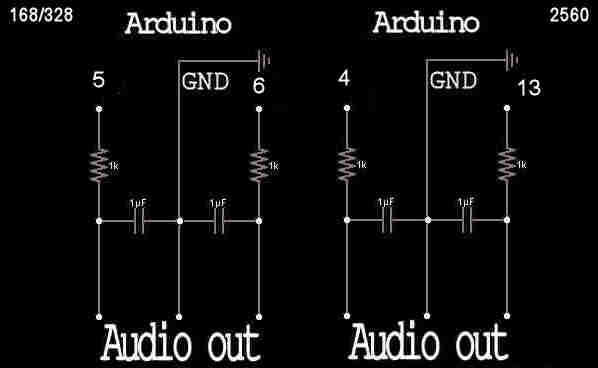

La soldadura de plomo en el extremo libre de cada resistencia para conectar a los pines de Arduino, 5 y 6.
La soldadura de los extremos libres de los dos condensadores y dos terrenos para la RCA enchufes juntos. Soldar un cable para conectar a la tierra del Arduino para este mismo punto. Este punto puede acoplarse a la de la tierra de hardware de vídeo para compartir una conexión a tierra solo.
Mega 2560:
Usar Arduino pines 4 y 13, uso masculino encabezado 1 pin (x3)
Ejemplos de software:
Arudion.ino - piano del jugador, la generación de sonido y la secuencia 'Dammit Jim, yo soy un ejemplo no un EPod!' (ampliaciones especiales)
ScreenTool.ino - una utilidad de función completa para MRETV, utilice el teclado MRETV o un programa de terminal como 'Masilla' para conectar (ampliaciones especiales)
Ponguino.ino - tiene sonido, construyamos más hardware por lo que podemos jugar (set extensiones especiales)
