Paso 7: Sensorbatorium
Sensorbatorium - el término viene del latín 'el final de mi antiguo cable de disco duro'. Quieras con 40 orificios y 40 cables, cuenta a ambos. Es también una buena fuente de alambre para el uso en sus proyectos.
pin header macho 6
pin header macho 1 (x5)
Construcción:
Corte de un conector de dejando una cola de unas 6 pulgadas conectado.
Separar el primer 3 pulgadas de cada uno de los cables de 40. Probar con un cuchillo o alicates de punta o tus uñas si son lo suficientemente largos. Si nunca trabajó con cable de cinta antes de practicar en su extremo de desecho primero. Es más fácil con la práctica.
Retire el aislamiento de unos 1/4 de pulgada de cada cable.

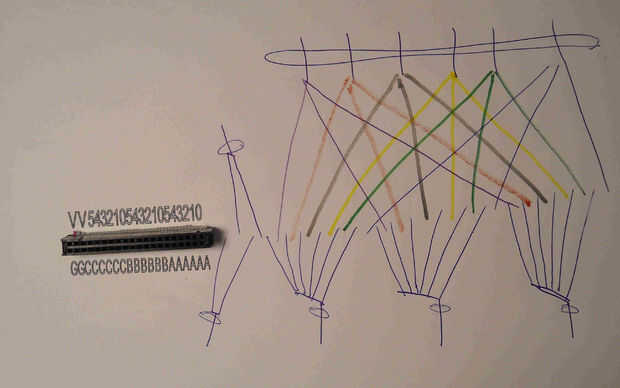

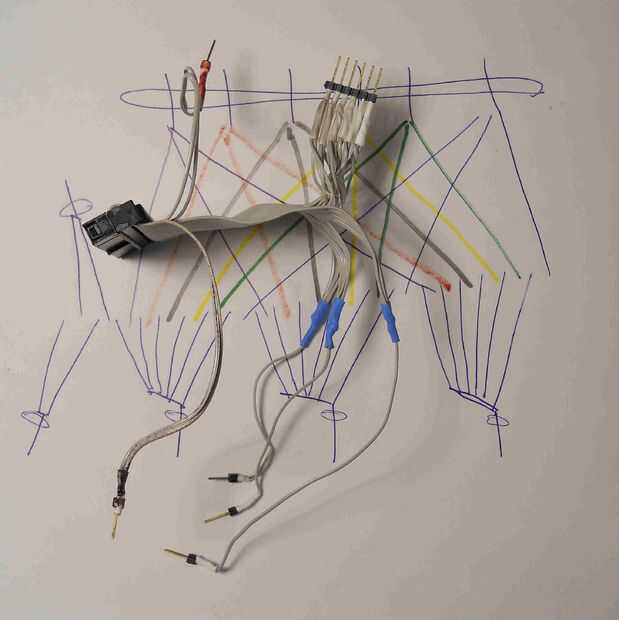

Refiera a los cuadros. Se reúnen todos los cables conectados a los orificios marcan 0 juntos y unirlos con el extremo del conector de 6 pines. Utilizando un alambre más pequeño puede hacer esto más fácil. A continuación, de hacer el 1, 2... 5. Utilice el multímetro para comprobar que tienes los cables bien antes de soldar.
A continuación hacer los grupos de letras. Todas las A. a uno de los pines, de la B a otra hasta que todos los grupos realizan.
Mega 2560:
No hay cambios.
Conexión de la Sensorbatorium:
Enchufe las clavijas analógicas 0 - 5 a la cabecera de 6 pines. Conecte la V a 5 voltios. Conecte la G en la tierra. Conecte la punta de la C en un agujero de V. Enchufe el cable A un agujero de G. Mucho, esto es siempre el mismo y no cambia para diferentes sensores.
Conexión de sensores:

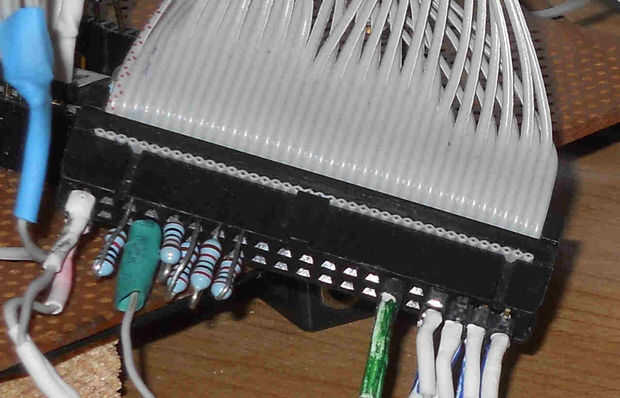

Un sensor conectado a los agujeros de 0A se empareja con un resistor está conectado a través de los orificios de 0C y se lee en la entrada analógica 0. 1a coincide con 1C y leer en la entrada 1, así sucesivamente hasta 5 entrada. Es esta simplicidad y flexibilidad que permite la construcción de la Sensorbatorium que vale la pena.
Ejemplos de software:
KeyboardTool.ino - las lecturas de pines analógicos están en la extrema derecha (ampliaciones especiales)

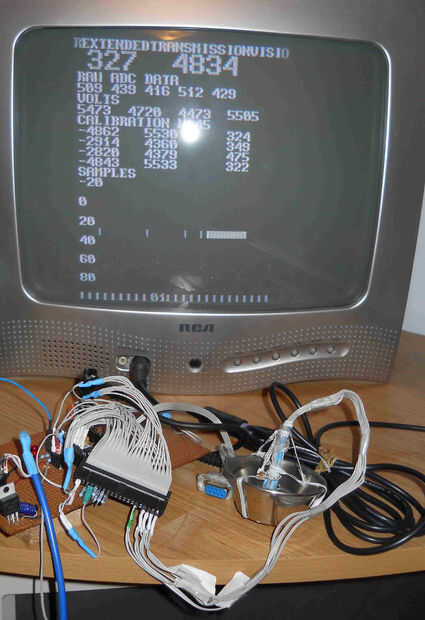

Calibración automática de DiodeCalibration.ino de diodos como sensores de temperatura exacta (ampliaciones especiales)

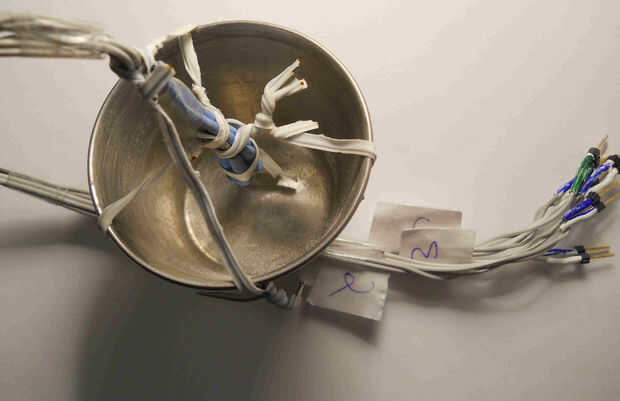

Si tienes un thermister, conecte a A0 y coincidir un 10 resistencia k a C0. Poner una resistencia k (dos de 1 k en serie?) 2 en A1 y combinar 10k en C1 para hacer un divisor de tensión. Conecte sensores diodo de 1 a 4 en A2-A5 y emparejar cada uno con 10K. Ahora se pueden calibrar los diodos.
