MRETV - Video, sonido estéreo y mucho más desde un Arduino estándar! (6 / 10 paso)

Paso 6: sensores

Parts:

diodo (x4) casi cualquier, 1n4148 es fino
ohmios de resistencia 10k (x4)
pin header macho 2 (x4)
Piezas opcionales:
20 k ohmios de resistencias 10k
termistor
termómetro 0-100 c
alambre rígido
papel higiénico (unas hojas)
sal o azúcar (unos gramos)
ohmios de resistencia variable de 5k lineal (x2)
Fotosensor CDS
pin header macho 2 (para cada sensor)

Construcción:

Debe leer el siguiente paso (expansión del manejo del sensor) antes de construir cualquier sensor.

QUIERO JUGAR PONGUINO AHORA!

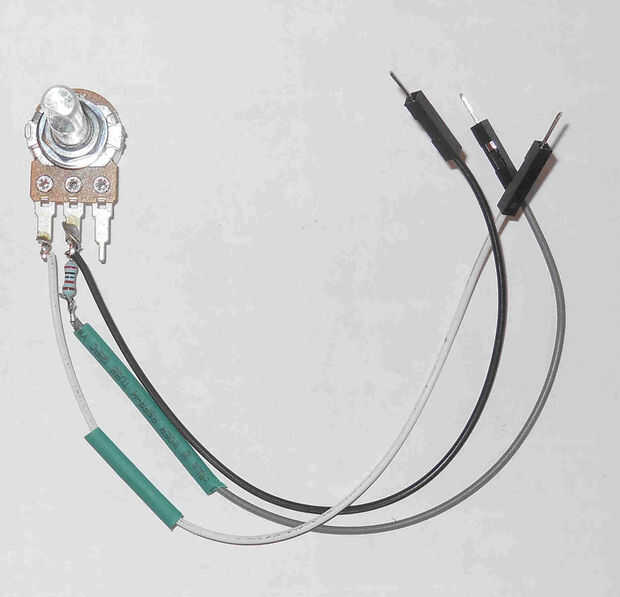

CConecte un resistor de k 20 en el centro de una resistencia variable de 5 k. Conecte un cable desde el otro extremo de (20k) resistencia a 5 voltios. Conectar el cable a tierra de un extremo de la resistencia variable. Conectar el centro de la resistencia variable con un cable analógico 1. Hacerlo todo otra vez con nuevas resistencias pero conectarse 2 analógicas. La tecla 'j' convierte la entrada analógica y en Ponguino. Nota: entrada analógica 1 y 2 (no 0 y 1) que te diviertas!

Que construyes los sensores depende de donde están sus intereses, pero le sugiero que haga al menos un diodo e intentar el esbozo de la calibración.
Mayoría de los sensores simplemente conectar un par de cables y un conector de dos pines.

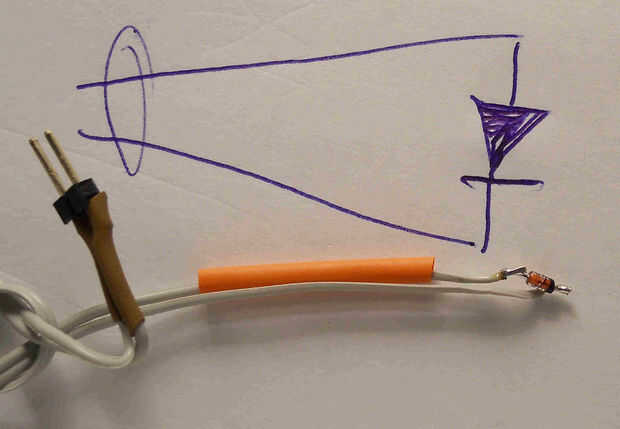

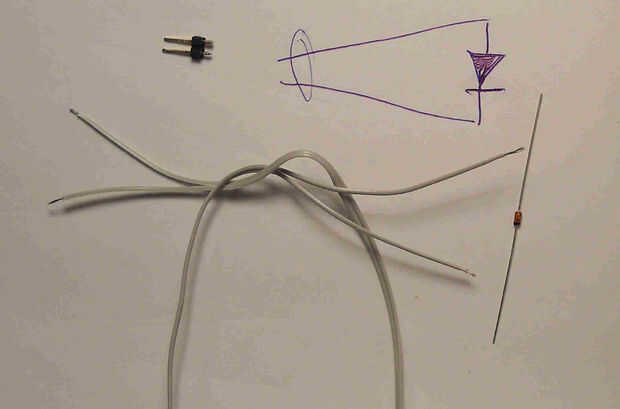

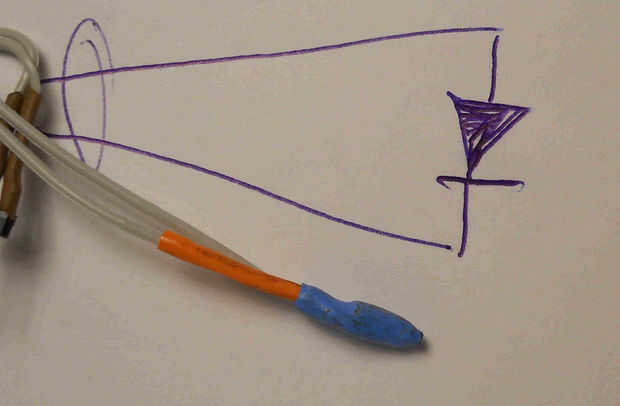

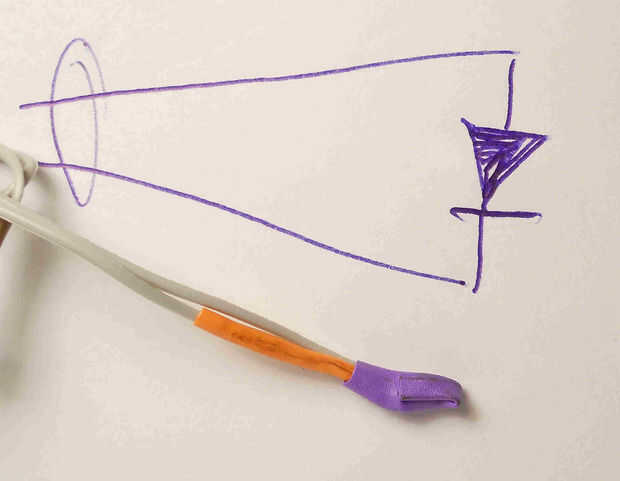

Los sensores de temperatura (thermister y diodo) se pueden cubrir con esmalte de uñas transparente y un montón de retráctil que se puede mojar.

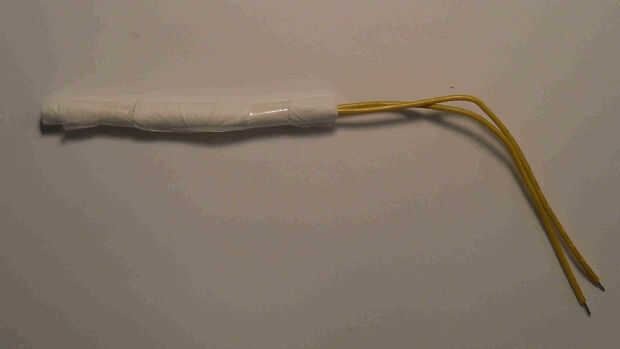

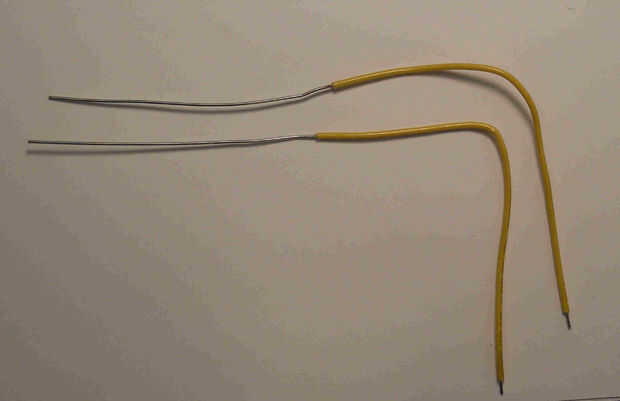

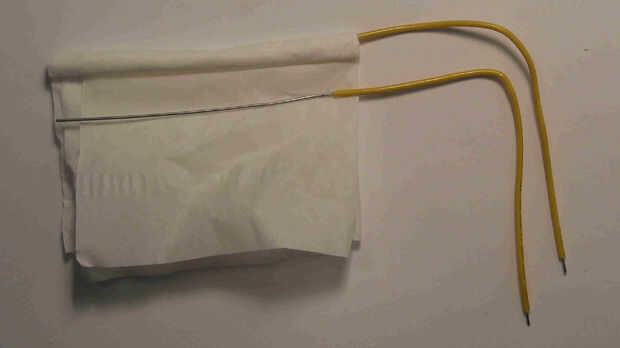

Los dos cables tienen varias pulgadas de aislamiento removido. Uno es envuelto en la mitad del papel higiénico. El otro cable se coloca al lado de él y la pareja está envueltos en el resto del papel higiénico. Mantener en su lugar con una pequeña cantidad de cinta. Totalmente mojado con una solución fuerte de agua de azúcar o sal y dejar secar. Después del secado puede que necesite reemplazar la cinta. Ahora es un sensor de humedad cuya resistencia cambia varios órdenes de magnitud con una sola gota de agua.

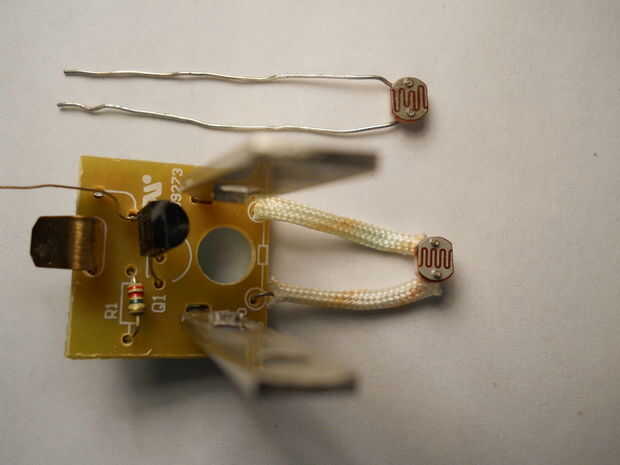

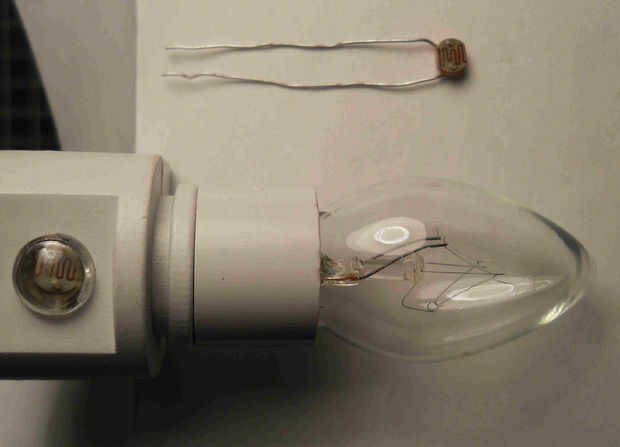

Una fotocelda CDS puede encontrarse en una luz de noche automática de tienda de dólar.

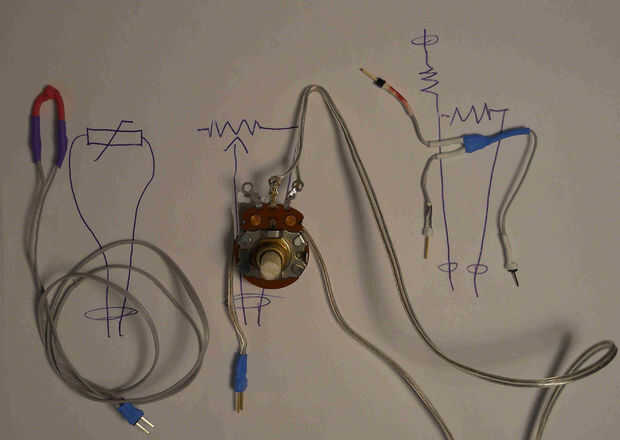

Para el resistor variable sólo usar dos cables, el centro y un extremo.
Para la tensión de separador (dos resistencias) Conecte 3 conectores individuales. Simple como, monitoreo de la tensión de alimentación permite la mayor precisión de sus otros sensores.

Utilizando sensores:

Cada sensor está conectado entre tierra y una clavija de entrada analógica. Trata de hacer los entrada analógicos 0 voltios. Un resistor emparejado conecta el mismo pin analógico a 5 voltios. Intenta hacer los 5 voltios de entrada analógicos. En la batalla inevitable entre el bien y el mal la entrada termina en algún lugar en el centro. Un resistor emparejado es una 4 - 5 veces la resistencia máxima del sensor. Esto coloca a la entrada entre 0 y 1 voltio, una gama Arduino mide con mucha precisión analógica. Utilizando varios sensores requiere más conexiones que pueden hacerse directamente a la placa Arduino así ver lo Sensorbatorium (expansión del manejo del sensor) en el siguiente paso.
Una célula de la foto de CD ' s no sólo te dice cómo brillante es fuera pero si dejaste la luz en el sótano o si la puerta de la nevera está abierta. Un sensor de temperatura del diodo puede indicarle el congelador o nevera se rompe y es lo suficientemente exacta para aumentar la masa, hacer cerveza y vino o parte inferior del calor su semillero. Fugas bajo los fregaderos, en desvanes y sótanos de agua y explosión de tanques de agua caliente todos cuestan más si no se detecta temprano. Ver el estado de su casa / vino / efecto invernadero / cocina Cochera simplemente seleccionando uno de ésos (previamente inusitado) un entradas de V en su nueva 308 pulgadas plana pantalla TV. Puede alimentar el Arduino enchufar su cable USB al puerto USB del televisor. Esto es una buena forma para jugar Ponguino o proyectos de energía que no necesita ejecutarse todo el tiempo como el puerto USB en la TV generalmente pierde potencia cuando el televisor está apagado.

Ejemplos de software:

Ponguino.ino - infancia revisitada (ampliaciones especiales)
KeyboardTool.ino - las lecturas de pines analógicos están en la extrema derecha (ampliaciones especiales)
Tiempo para empezar a planificar su hogar sistema de vigilancia.
