MPPT para Panel Solar Fotovoltaico (4 / 7 paso)

Paso 4: Componentes necesarios

Hardware necesario:
1.5mH inductores - 2 Nº
condensador de 220uF, 400V-1 no
condensador de 0.47 uF 450V-1 no
Transformador 220-12V
(PD: 220V Ac es suministro normal en la India, los pls eligen transformador por consiguiente)
Un sensor de corriente (un pequeño módulo que se puede comprar de cualquier sitio web)
Un sensor de voltaje
Una resistencia variable de 50 ohmios de 4Amp para la carga
Tablero del PWB de tamaño adecuado
Kit de soldadura
RTF20 potencia diodo - 1 no
IRF840 MOSFET-1no
Disipadores de calor para el diodo y el mosfet
MOSFET Stand - 1 no
cables de 1 amp

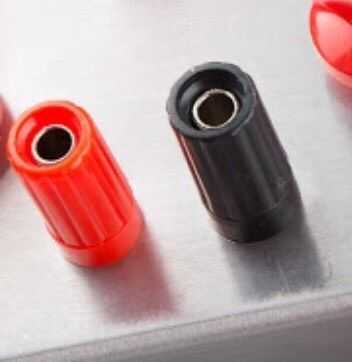

Conectores (negros y rojos los de la foto)
Arduino Mega o Uno

Mantenga a la mano:
Alicates de punta
Cortador de alambre
Máquina de taladro de mano (para perforar agujeros en la PCB y conectar los conectores)
Tuercas y tornillos (para los conectores)
