Después de muchas horas de googlear, quería construir un panel barato para adaptarse a mis necesidades. No requiere una ventana de vidrio de hailproof para las células, por lo que no tendría que gastar el dinero extra para proteger a las células.
Surgió con un diseño barato simple. Probablemente no hace 25 años; no podría durar incluso 5. Pero, teniendo en cuenta el tipo de condiciones mi panel, sólo podría durar bastante tiempo. de todos modos, configurar esto para jugar, no lo uso para generación de energía seria. Cargar mis dispositivos móviles con él, sin embargo.

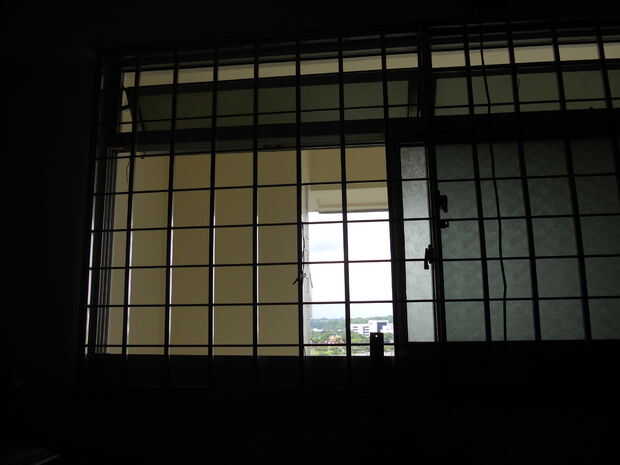

Vivo en un piso de altura en Singapur, y es verano lo largo del año. El panel solar se establece bajo un abrigo con un obturador para proteger de la lluvia. Realmente no hay necesidad para poder construirlos encapsulados o paneles de la ventana de cristal.
¿Así que lo utilizo para mi panel solar?

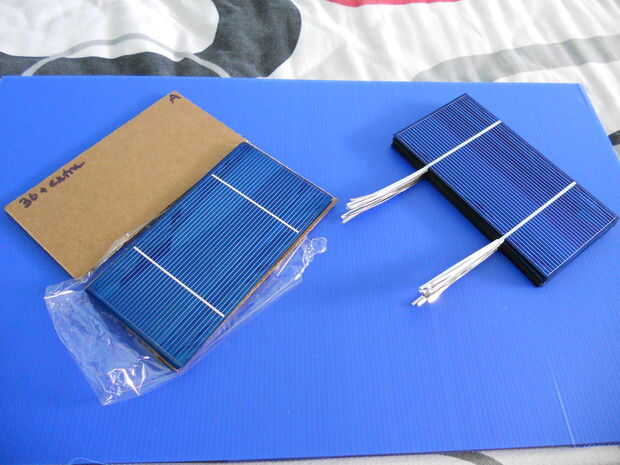

1. policristalino cinta solares. Usé 3 "x 6" células (80 x 150 mm medida). Usted puede conseguirlos de eBay. Vienen en muchas formas y tamaños. Si no me equivoco, hay un instructivo en las células solares.

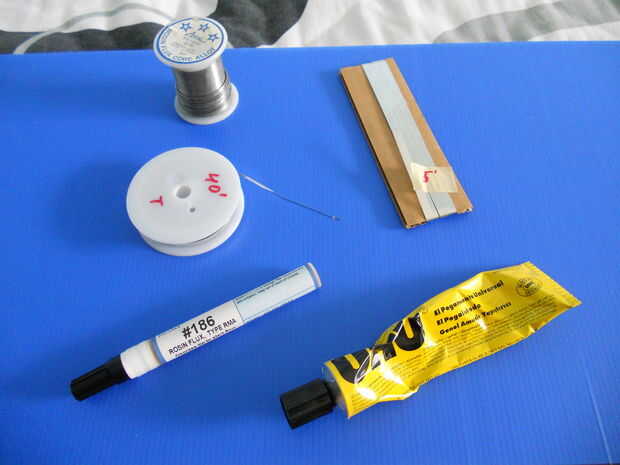

2. alambre de tabulación. Vienen en el kit de panel solar. Hay muchos recursos en internet para que usted pueda aprender a ficha células.
3. alambre autobuses. Parte del kit también. Utilice éstos para transportar mayor corriente.
4. soldadura. Usé un poco de soldadura para conectar los cables de bus y tabulación los cables conjuntamente. Hace la vida mucho más fácil.
5. pluma flujo. Ayuda a dejar que la soldadura en el palo de alambre tabulación a las células durante la soldadura. También parte del kit.
6. pegamento. Usé esto para construir el respaldo del panel.

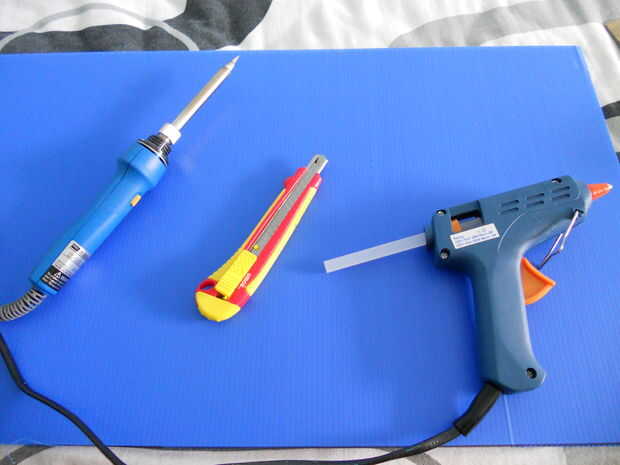

7. pegamento en caliente. Utilizado para pegar algunas piezas junto. Utilizado para impermeabilizar las conexiones.

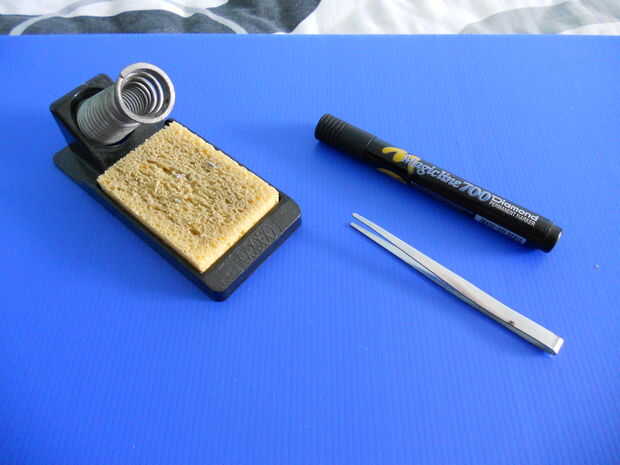

8. soldadura de hierro. Mina está clasificada 20W.
9. cuchillo pluma.
10. permanente marcador.
11. pinzas.
12. corrugado plástico. Utiliza como soporte para el panel.
13. se aferra película, se aferra abrigo, como quieran llamarla.
14. cinta.
15. multímetro.
16. alambres. Preferentemente 18AWG o más abajo. Cualquier experto en instructables por favor corregirme si estoy equivocado. Si se utiliza alambre fino, vas a perder mucho poder, o peor, un incendio.
17. un barril estándar de 12 voltios CC enchufe. Por supuesto, puede utilizar mejor unos como los otros instructables.
La construcción del panel era simple. Planeé cada paso antes de comenzar a trabajar en grupo; no hará ningún error si se siguen sus propias instrucciones detalladas. Si no, podría cortar el demasiado alambre tabulación, las lengüetas de la soldadura incorrecto, desordenar las conexiones eléctricas, etc.. Por favor, sea paciente y plan de su panel.

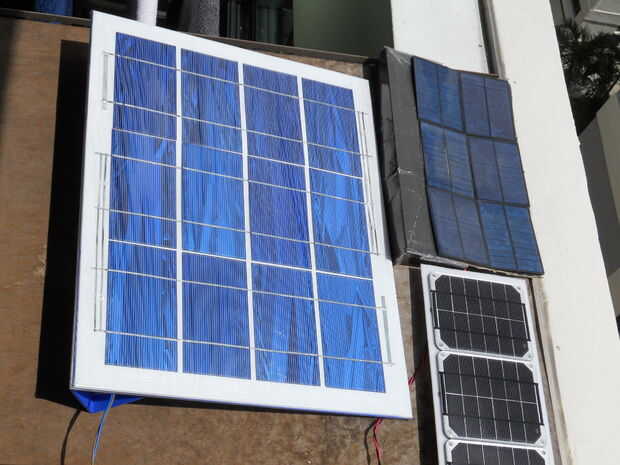

Mi grupo tuvo sólo 12 celdas. Estoy planeando construir otra 2 paneles del mismo número de células (¿por qué? leer el final del artículo). Coloqué en una configuración de 4 x 3 (se puede ver que el panel blanco en las fotos).
He medido la longitud y anchura de cada celda y multiplica las dimensiones para obtener el tamaño de la base. Por supuesto, usted tendría que añadir un poco más para que las células en.
Después de eso, empecé a pestañas de las células. Los tabulación los cables ya están cubiertos con soldadura. Hay muchos videos de youtube sobre cómo las células de la lengüeta. Por favor, tómese su tiempo y ficha con cuidado, de lo contrario usted solo podría romperlos. Afortunadamente, ninguno rompí:) Incluso si usted romperlas, siempre y cuando la rotura no es significativa, puede continuar les tabulación.
Prueba el voltaje de la celda bajo la luz del sol o una lámpara de gran alcance con un multímetro. Debe leer acerca de 0,5 voltios o menos. Si usted desea comprobar actuales, ponerlos bajo el sol y la prueba con el rango correcto de su medidor. Las células que tengo son clasificadas para 3.6A de corto circuito actuales.
Después de marcar las dimensiones en el plástico corrugado, recorto con el cuchillo. Corté 3 piezas para crear un sándwich de 3 capas. Yo también alternaron los "granos" de plástico corrugado para que (ojalá) fortalecería la Junta.
Pegar las 3 capas junto con glue(duh). No uso pegamento caliente porque el pegamento caliente se solidifica muy rápidamente. En cambio, usé algunos adhesivos de propósito general. Trate de evitar crear bolsas de aire entre las capas cuando pegue.
Coloque sus células con fichas en el tablero y comprobar si se ajusta. Realizar cualquier medición Si es necesario. Tomar las células de la Junta y pestaña uno al otro.
Después de la tabulación, coloque con cuidado las células en la placa. Corte una ranura para el cable de bus vaya a través a la parte posterior. Recuerde, ser suave.
Cuando todo parece OK, utilice pegamento caliente para virar los cables de bus hacia abajo. Yo no pegue las células a la Junta porque podría reemplazar algún día.
Pegamento caliente el área alrededor de la ranura donde el cable de bus sale de la parte posterior de la Junta. Esperemos que esto evita que la humedad penetre en la parte frontal del panel.
Ahora enrolle el film transparente alrededor de la Junta. Asegúrese de que usted haga orificios para el cable de bus en la parte posterior. Puede envolver tantas capas como quieras, pero no estoy seguro de cómo afectaría su transparencia. Envuelve sólo 1 capa.
La cinta por el film transparente en la parte posterior de la Junta.
Soldar los cables a los cables de bus se pegue por la parte trasera. No olvide comprobar polaridad antes que la soldadura, para saber que color de cable para conectar a.
Conecte los cables a la clavija de CC.
y listo! Prueba el panel bajo pleno sol con un multímetro antes de usarlo. Asegúrese de que lee el voltaje correcto y actual.
Ser muy amable con él. Las células son muy frágiles. Manejar el panel por los bordes y no doblar el panel.
Utilice para accionar algunos pequeños electrodomésticos. Usé un amplificador de voltaje para aumentar a 12 voltios. Por supuesto, si usted construye el panel completo con 36 células, no tienes que hacer eso.
Por eso construí un panel de 12 celular: Como se puede ver, estoy experimentando con materiales alternativos para construir un panel solar. Este diseño funciona sólo "dentro", porque básicamente no hay nada proteger las células solares, excepto una fina lámina de film transparente. Voy a utilizar el resto de las 24 células para construir otra 2 paneles de diversos materiales para experimentar. Esperamos ver pronto una actualización.
