Paso 7: Perforación, corte y grabado

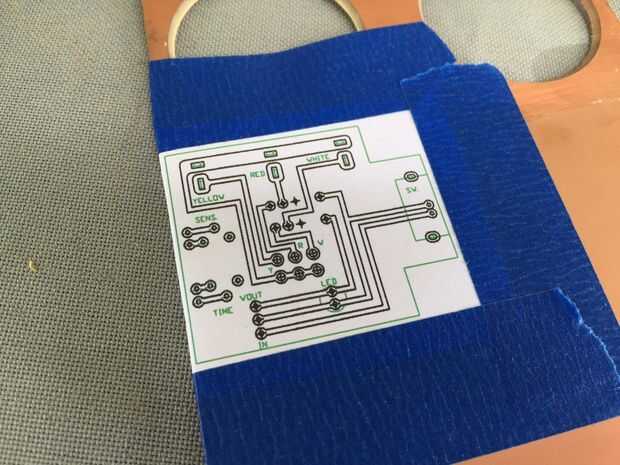

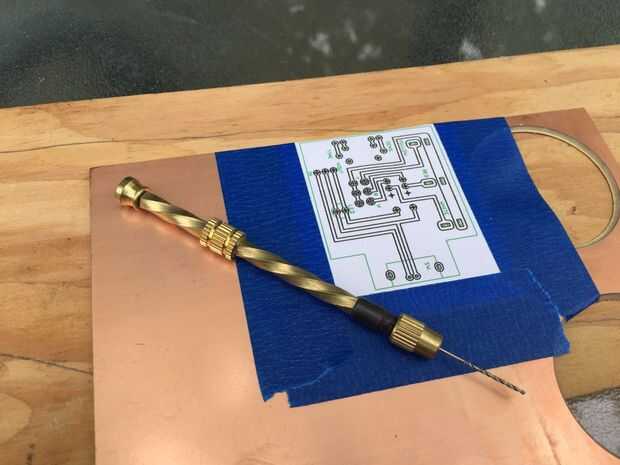

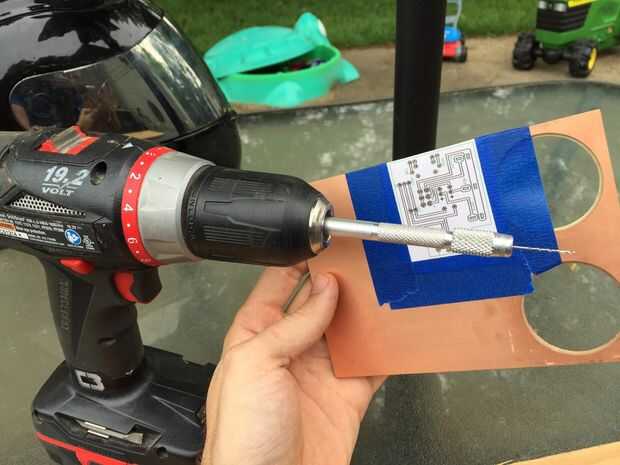

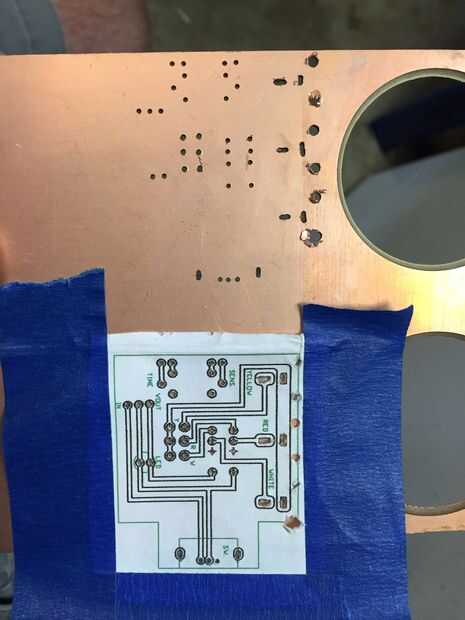

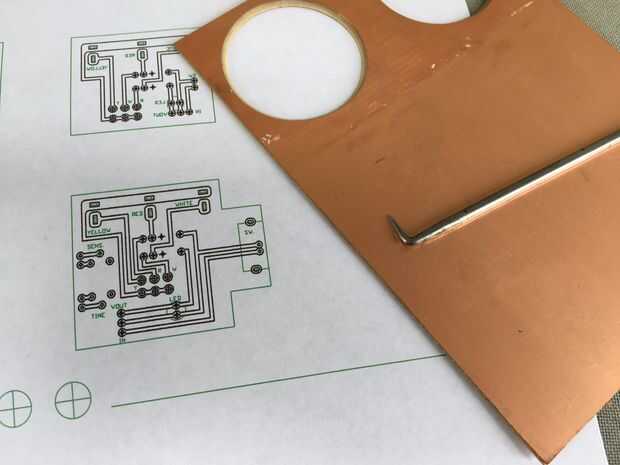

Hay un montón de métodos de fabricación de una placa de circuito. Creo que esta es la forma más fácil. He grabado mi diseño sobre un tablero revestido de cobre y utiliza una selección dental para centro de cada orificio del "sacador". Empezó con un tornillo pasador por torsión, pero decidió que sujeción de una broca de 1 mm en una prensa de tornillo perno tiraron en mi taladro eléctrico funcionaba mucho más rápido. Desde entonces he comprado un portabrocas sin llave para mi dremel que se ajusta hasta 1/32". Después de todos los agujeros fueron perforados, corté el tablero hacia fuera en la Sierra de cinta.

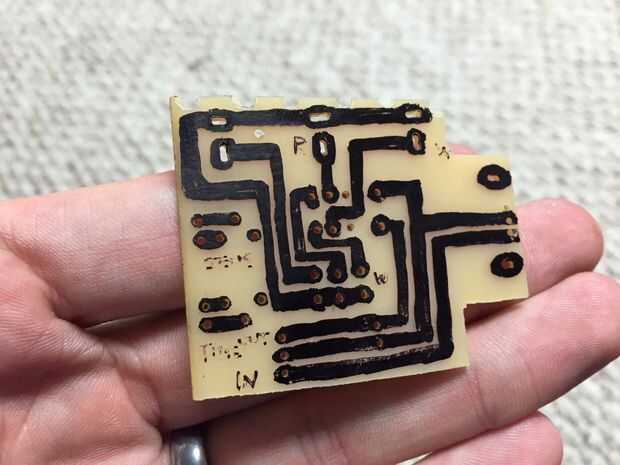

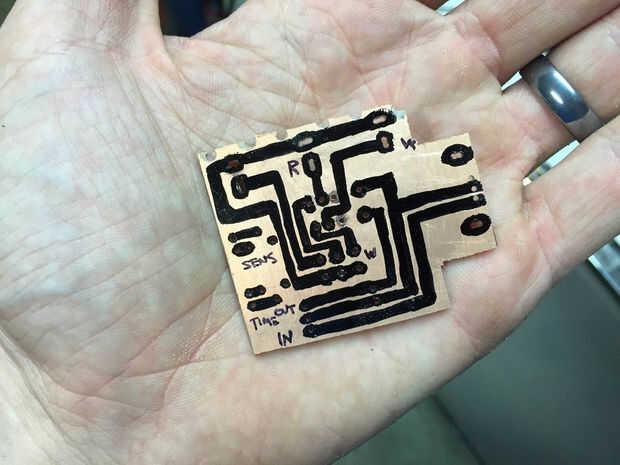

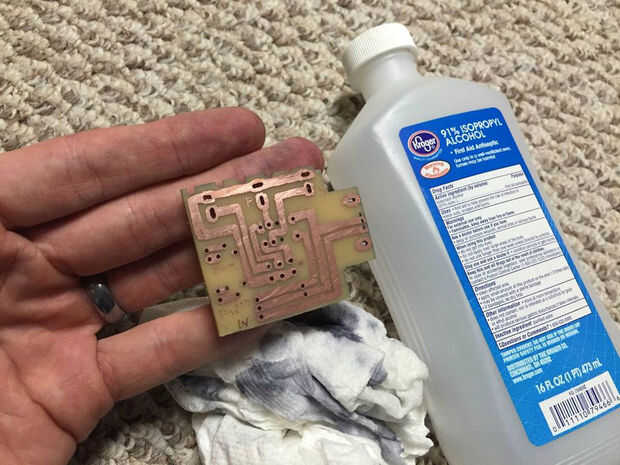

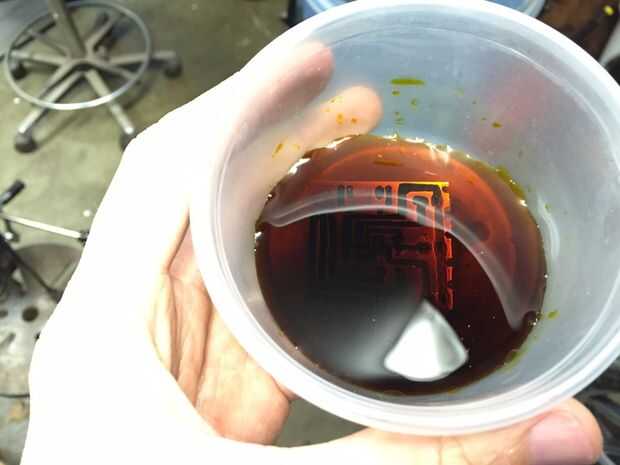

Aquí es donde la gran cantidad de técnicas diferentes para jugar. He hecho el método de transferencia de tóner antes y funcionaba bastante bien, pero no tengo una impresora láser. Tengo un marcador permanente y puede dibujar líneas semi rectas. Este es el marcador permanente dibujado mano etch resist método. Limpiar la Junta, extraer el circuito y plop en algunos cloruro férrico. Mantenerlo girando. Una vez que el cobre se ha disuelto, enjuague la Junta bajo el agua y usar algunos frotando alcohol para limpiar apagado el marcador.
