Movimiento PIR activado interruptor Audio (1 / 11 paso)

Paso 1: La luz del donante

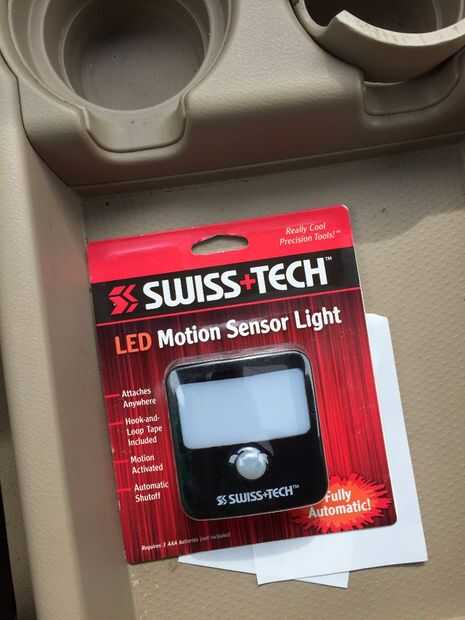

En la ciudad que habito, no hay prácticamente ninguna fuente para componentes electrónicos. Contamos con un muy mal surtida Radio Shack y una tienda de propiedad local de la electrónica que lleva algunas cosas que generalmente es demasiado caro y trata en su mayoría en las cámaras de vigilancia. Quería conseguir algo comenzado rápidamente por lo que no quiero esperar para que una pieza de propósito construido ser enviado a mí. Comencé buscando luces detectoras de movimiento en los sitios para almacenes grandes locales de la caja y encontró a éste en un local Menards. La descripción suena como exactamente lo que estaba buscando

La luz del sensor movimiento montado es una manera versátil y conveniente para añadir luz de una manera eficiente y rentable. Cuando el interruptor se enciende, la luz LED 3 se enciende cuando movimiento es detectado y permanece durante 30 segundos después de que cesa el movimiento. La luz también puede ser apagada para conservar energía. Cinta velcro está incluida y puede ser conectado a una variedad de superficies o colocar simplemente sobre una superficie plana. Colocar en la caja de herramientas de garage, RV, gabinete o armario. Cuenta con: 3 LEDs, gancho y lazo de cinta y un interruptor on/off. Requiere 3 baterías AAA (no incluidas).

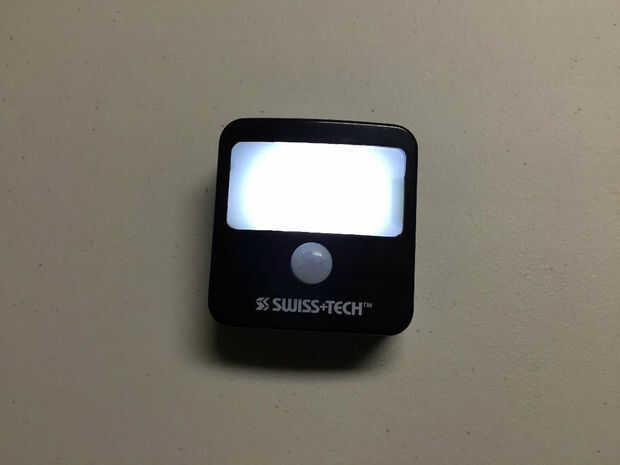

Bueno, fue siempre mal. Primero desplegado y analizan rápidamente las instrucciones de la página única. Primera pista fue la línea que indica que la luz se quedó en 90 segundos después de que no se detectó ningún movimiento. ¿Pero... no leí 30 segundos en el sitio web? Acciona para arriba y agitó la mano delante de ella e inicia la cuenta. mientras que yo todavía. 30... 31... 32... 89... 90... 91...??? .... 122...... 123 124... y entonces la luz se apaga! Así que lo que originalmente pensé que sólo iba a ser 'Encendido' por 30 segundos realmente permanece durante 4 X que la longitud. Hmmm...

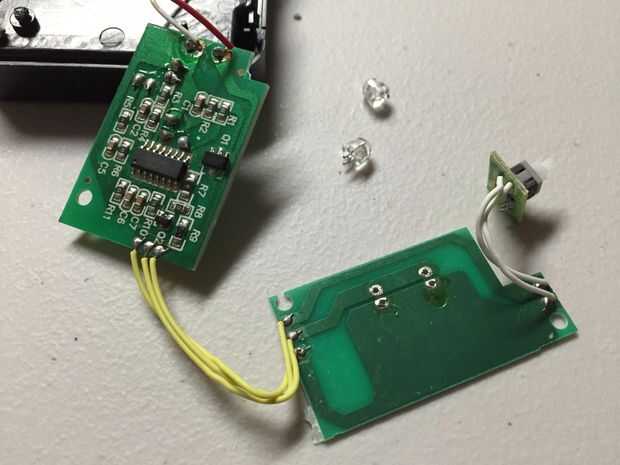

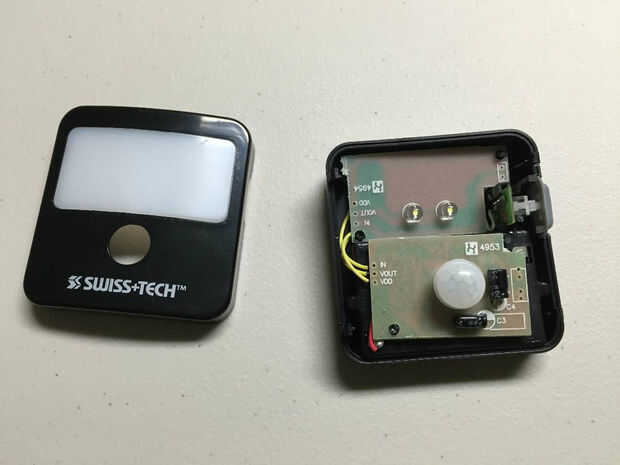

Decidí hacer alguna investigación preliminar para ver si funcionaría a pesar de la cantidad de tiempo en que se quedó. Que hizo estallar la caja abierta y encontré dos circuitos grandes y uno pequeño con un interruptor. Uno de los tableros más grandes sólo tenía tres caminos de cobre con 2 LEDs. La otra tabla grande tenía un PIR y dos condensadores en un lado y un chip de IC y un montón de componentes de montaje superficial pequeña en el otro. Con detenimiento me di cuenta de que la IC era un BISS0001.

Yo sabía que no quería que los LEDs por lo que yo les unsoldered que podía utilizarlos soldar pads para un relé.
